6.6 Настройка сервисных установок

После активации меню “Сервис” в подменю “Токовый выход” произведем следующие установки:

Наименование закладки/подменю	Наименование параметра	Установленная величина
Токовый выход	Состояние отказа Характеристика выхода Min. ток Max. ток	<3,6 mA 4…20 mA 4 mA 20 mA

Далее необходимо записать в память датчика параметры меню «Базовые установки» и «Сервис», измененные в ходе настройки уровнемера. Запись новых значений параметров в память датчика производится нажатием кнопки “Принять”.

После записи новых значений параметров в память датчика необходимо сравнить значение уровня по АРМ с измеренным.

6.7 Завершение работ по настройке

После проведенной настройки и сохранения данных в памяти датчика необходимо записать параметры базовых и сервисных установок в протокол настройки (см. Приложение А).

Далее необходимо корректным способом произвести разрыв связи с датчиком и его отключение, разрыв связи с интерфейсным адаптером VEGACONNECT 4 и его отключение, а также выход из программы PACTware 4. Для разрыва связи с датчиком нажмем правой кнопкой мыши по строке “Sensor”, в появившемся подменю выберем строку “Разорвать связь”. Далее нажатием правой кнопкой мыши по строке “Sensor”, в появившемся подменю выберем строку “Удалить устройство”. Далее необходимо подтвердить намерение удалить устройство нажатием кнопки “Да”. Теперь необходимо корректно разорвать связь и отключить интерфейсный адаптер VEGACONNECT 4. Для разрыва связи с интерфейсным адаптером нажатием правой кнопкой мыши по строке “USB”, в появившемся подменю выберем cтроку “Разорвать связь”. После проделанной операции строка “USB” не будет выделена жирным шрифтом, что свидетельствует о разрыве связи с датчиком.

Для отключения интерфейсного адаптера нажатием правой кнопкой мыши по строке “USB”, в появившемся подменю выберем строку “Удалить устройство” . После этого настройка датчика считается законченной и можно переходить к разборке схемы соединения. Затем необходимо сообщить оператору об окончании работы и о необходимости размаскирования защиты по аварийному максимальному уровню соответствующего уровнемера и перевода насоса откачки соответствующей ёмкости в автоматический режим (необходимо убедиться в исполнении размаскирования защиты и перевода насоса откачки в автоматический режим).

7 Настройка уровнемера vegason61 с помощью съемного модуля «Pliscom»

Перед настройкой уровнемера VEGASON61 необходимо убедиться в том, что защита по аварийному максимальному уровню соответствующего уровнемера отключена (замаскирована), и насос откачки соответствующей ёмкости переведен в ручной режим. Модуль Pliscom не позволяет изменять параметр «Скорость распространения звука», из-за чего он не подходит для настройки уровнемеров на резервуарах с нефтью.

7.1 Подключение съемного модуля «Pliscom»

Для производства работы необходимо отвинтить крышку корпуса датчика, установить модуль «Pliscom» по направляющим канавкам индикатором вверх, контактными группами (дорожками) вниз в любое удобное положение, нажать и провернуть по часовой стрелке до лёгкого щелчка.

Далее с помощью четырёх кнопок и ЖКИ индикатора можно производить настройку.

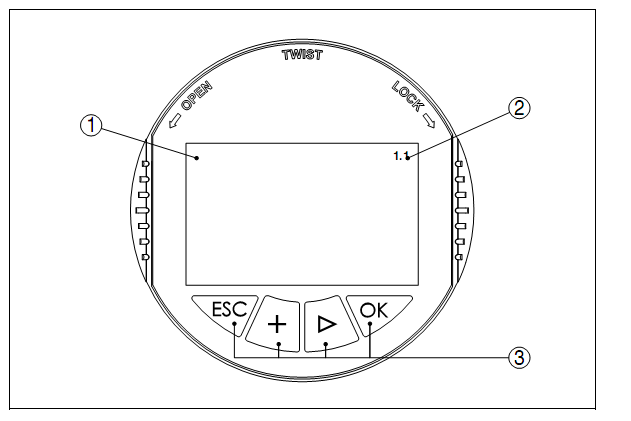

Внешний вид модуля Pliscom:

Описание назначения кнопок модуля «Pliscom»:

Дисплей и клавиши настройки

1 ЖК-дисплей

2 Индикация номера пункта меню

3 Клавиши настройки

Клавиша [OK]:

- переход к просмотру меню

- подтверждение выбора меню

- редактирование параметра

- сохранение значения

Клавиша [→]:

- смена меню

- перемещение по списку

- выбор позиции для редактирования

Клавиша [+]:

- изменение значения пара

Клавиша [ESC]:

- отмена ввода

- возврат в прежнее меню

Питание модуля индикации и настройки осуществляется от датчика.

Прибор настраивается с помощью 4-х клавиш и дисплея модуля индикации и настройки. Функции клавиш – см. на рисунке выше. Через 10 мин последнего нажатия любой клавиши автоматически происходит возврат к отображению измеренных значений. Введённые значения, не подтверждённые нажатием клавиши ОК, будут потеряны.
