6.2 Сброс в заводские установки
Переходим в меню “Сервис” в подменю “Сброс”:
Заводская установка - выполняется сброс базовой установки, а также сброс специальных параметров до значений по умолчанию. Специальными параметрами являются параметры, устанавливаемые на сервисном уровне через PACTware.
Выберем сброс «Заводская установка» и активируем кнопку “Выполнить”.
6.3 Сброс памяти помех

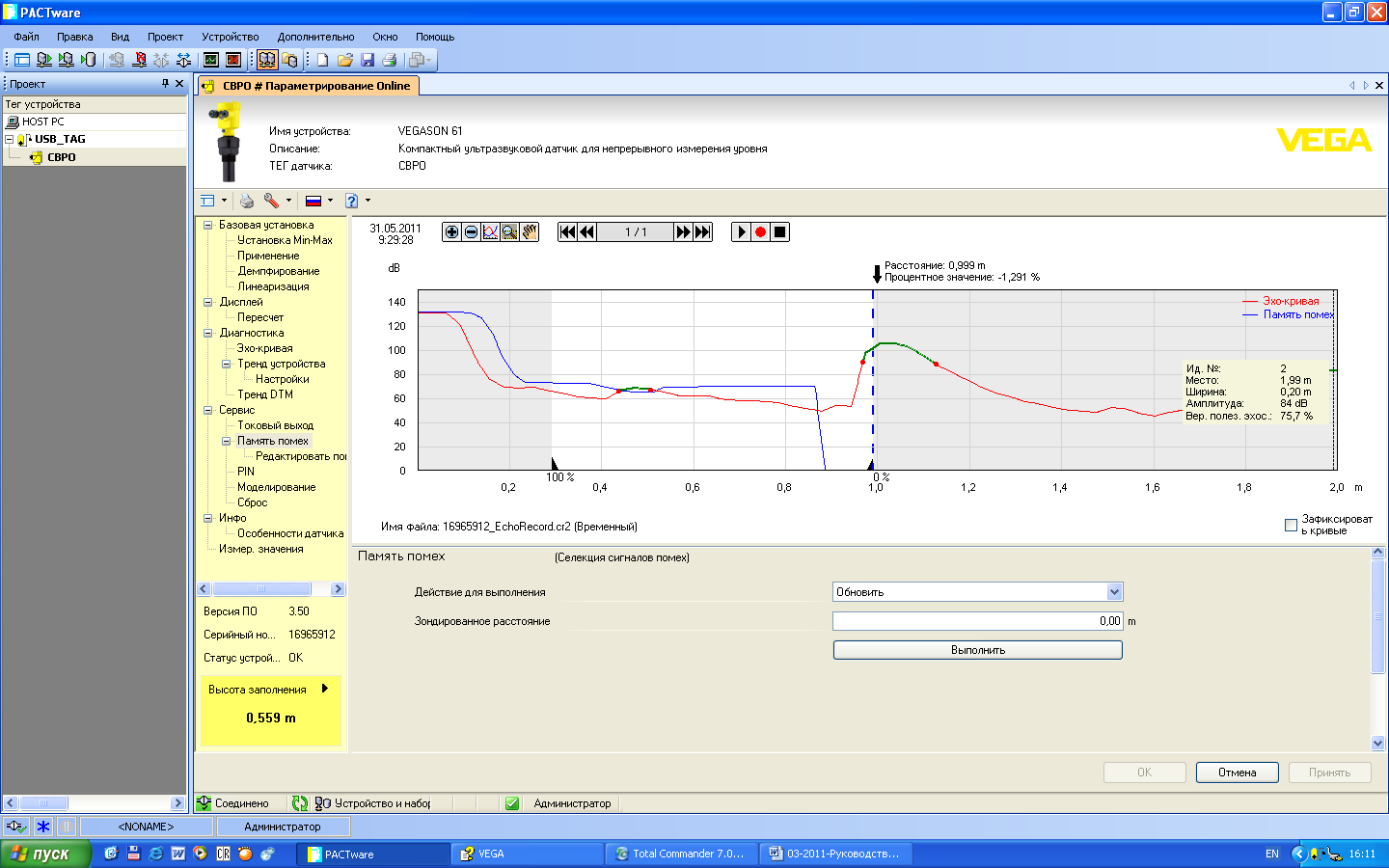

Активировав подменю “Память помех”, окно будет иметь следующий вид:
В памяти помех датчик сохраняет все сигналы на зондируемом расстоянии как помехи.
После изменения положения датчика или его монтажа на другой емкости следует удалить память помех. В данном примере настройки уровнемера необходимо выполнить удаление всей памяти помех.
В подменю «Память помех» выберем действие “Удалить все”. Затем выберем “Создать новый”. Процессы удаления и создания памяти помех занимают менее 1 мин. Индикатором окончания автоматического процесса создания новой памяти помех служит отображение времени её создания в верхнем левом углу окна памяти помех.
При создании новой памяти помех необходимо ввести значение «Зондируемое расстояние» (расстояние от БПД до уровня жидкости). Зондируемое расстояние должно быть максимально возможным.
6.4 Корректировка скорости распространения звуковой волны
Данный, по умолчанию, скрытый от пользователя параметр становится видимым в программе и, следовательно, возможным к корректировке, после нажатия на иконку гаечного ключа, находящегося в поле над подменю сервисных и базовых установок, и ввода пароля SW. После ввода пароля в меню сервисных установок появляется дополнительное подменю «Специальные параметры», в котором находится параметр «Скорость распространения звуковой волны».
Как было сказано выше, указанный параметр не корректируется при установке датчиков на резервуарах с водой или маслом и остается равным значению по умолчанию: 331,600 м/с. При установке датчика на резервуар с нефтью значение скорости уменьшается, так как скорость звука в парах нефти меньше, чем в парах воды или в парах масла.
Значение скорости звука подбирается из диапазона 270-331 м/с, пока автоматически определенное датчиком расстояние не будет равно расстоянию HБПЖ ± 30 мм. Подобранное значение скорости необходимо записать в память датчика нажатием кнопки «Принять». Только после того, как датчик правильно определил расстояние HБПЖ, переходим к п.6.5.
6.5 Настройка базовых установок
После активации данного меню в поле настройки в ячейке “Тег датчика” введем имя датчика Kob100kub-2, а в следующей ячейке “Измер. величины системы” выберем единицы, в которых датчик будет осуществлять измерение (в нашем случае выберем m). В ячейке “Датчик соотв. SIL” оставим значение «Нет».

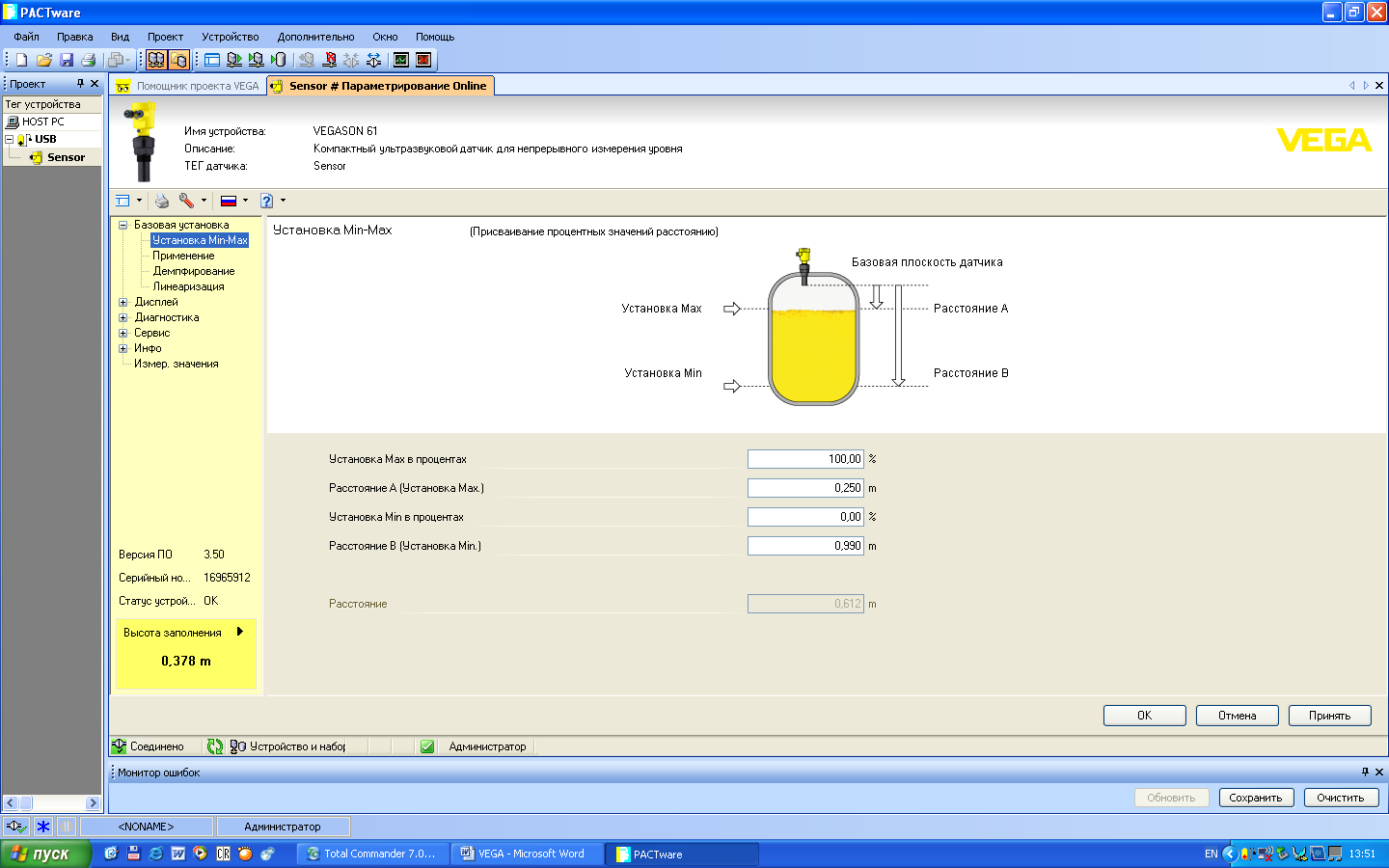

Далее переходим в подменю “Установка Min-Max”, после чего окно приобретает следующий вид:
В данном подменю используется понятие базовой плоскости уровнемера.
Базовая плоскость уровнемера – нижняя образующая плоскости уровнемера, от которой уровнемер производит измерение расстояний, создание памяти помех.
В ячейке “Установка Max” введем расстояние А - расстояние от базовой плоскости уровнемера до верхней образующей плоскости резервуара (соответствующее 100 % заполнения резервуара). Если уровнемер монтирован на горловине, то расстоянием А будет являться высота горловины G (рассчитанная в п.4). В случае, когда высота горловины G = 0, расстояние А принимается не менее, чем 0,250 m (возможное минимальное расстояние до нефти для данного типа датчика). В данном примере уровнемер монтирован на горловине, расстояние А составит 1,482 m.
В ячейке “Установка Min” введем расстояние B - расстояние от базовой плоскости уровнемера до нижней образующей плоскости резервуара (соответствующее 0 % заполнения резервуара). В данном примере расстояние B = HБПД = 3,882 m (Расчет HБПД см. в п.4).
После ввода расстояний А и В, можно переходить в подменю “Применение”. Через меню “Применение” датчик можно адаптировать к различным условиям применения.
В ячейке Тип среды для нашего случая выберем жидкость. В ячейке “Форма емкости” при наличии успокоительной трубы выберем успокоительная труба(опускная труба). В ячейке “Дополнительные настройки” пункт Быстрое изменение уровня >1м/мин выбирать не будем, предполагая, что скорость изменения уровня в измеряемом резервуаре не превышает 1м/мин.
После чего переходим в подменю “Демпфирование”.
Колебания давления или поверхности продукта вызывают постоянные изменения измеренных значений. Для предотвращения колебаний дисплея измеренных значений можно установить время интегрирования. Время интегрирования устанавливается в пределах от 0 до 999 секунд. Следует учитывать, что при установке времени интегрирования также увеличивается время реакции полного измерения и еще больше замедляется реакция на быстрые изменения измеренных значений. В целом, для стабилизации дисплея измеренных значений необходимо всего несколько секунд. В нашем случае в ячейке “Время интеграции” выберем 0s.
После ввода в ячейку “Время интегрирования” времени задержки, перейдём в подменю “Линеаризация”.
Линеаризация необходима для всех емкостей, объем которых изменяется нелинейно по отношению к уровню, например, для горизонтальной цилиндрической емкости. Для такой емкости можно задать кривую линеаризации, которая показывает отношение между уровнем заполнения емкости в процентах и объемом емкости. В нашем случае выберем вид линеаризации Линейная, т.к. измерения производятся в успокоительной трубе.
После настройки базовых установок можно переходить к настройке сервисных установок.
Таблица 1 – Технологическая карта базовых установок Vegason 61.
Наименование закладки/подменю |
Наименование параметра |
Установленная величина |
Комментарий |
Базовая установка |
Тег датчика |
Kob100kub-2 |
Имя датчика |
Измер. Величина системы |
m |
единицы, в которых датчик будет осуществлять измерение |
|
Датчик соотв. SIL |
Нет |
|
|
Установка Min-Max |
Установка Max в процентах |
100 |
|
Установка А (Установка Max.) |
1,482 m |
Расстояние от БПД до верхней образующей резервуара |
|
Установка Min в процентах |
0 |
|
|
Установка B (Установка Min.) |
3,882 m |
Расстояние от БПД до нижней образующей резервуара |
|
Применение |
Тип среды |
Жидкость |
|
Среда |
-- |
Выберается в случае наличия твердой среды |
|
Форма емкости |
Опускная труба |
|
|
Дополнительные настройки |
Быстрое изменение уровня >1м/мин |
при быстром изменении уровня выберем пункт Быстрое изменение уровня >1м/мин |
|
Демпфирование |
Время интеграции |
0 s |
Устанавливается в пределах нескольких секунд в случае постоянных изменений измеренных сигналов из-за колебаний среды или давления(единицы измерения - секунды) |
Линеаризация |
Линеаризация |
Линейная |
|
В меню “Дисплей” (для съемного модуля PLICSCOM) произведем следующие установки:
Наименование закладки/подменю |
Наименование Параметра |
Установленная Величина |
Дисплей |
Язык меню (PLICSCOM) Подсветка Индицируемое значение Представление |
Русский язык Выкл Расстояние Измер. значение с единицами и тегом датчика |
