32.Физические основы радиосвязи.

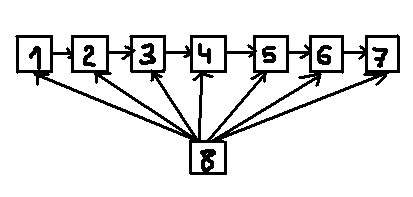

Система электросвязи - это совокупность технических средств и среды распространения электрических сигналов, обеспечивающих передачу сообщения от источника к получению.

1)Источник сообщения,

2) преобразователь сообщения в электрический сигнал,

3) передатчик,

4) среда распространения сигналов электросвязи;

5) приемник сигнала;

6)преобразователь электрического сигнала в сообщение;

7)получатель сообщения;

8) источник помех.

Сообщение от источника 1 поступает на выход преобразователя 2 и преобразуется в первичный электрический сигнал. В передатчике 3 первичный сигнал дополнительно преобразуется к виду, пригодному для передачи через среду распространения 4. Средой распространения может быть искусственная направляющая среда или открытое пространство. В процессе передачи электрический сигнал искажается, и на него могут накладываться помехи.

Под помехой понимается любое воздействие на полезный электрический сигнал, затрудняющее его прием. Помехи весьма разнообразны как по своему происхождению, так и по физическим свойствам. Наличие помех изображено на схеме в виде элемента 8. Приемник 5 выделяет из суммы вторичного электрического сигнала и помехи только электрический сигнал, а затем вновь преобразует его в первичный. Далее, в преобразователе 6 первичный электрический сигнал преобразуется в копию передаваемого сообщения, которое и поступает сообщение 7. Преобразователи 2 и 6 выполняют функции оконченных устройств системы электросвязи.

33. Преломление и отражение света. Зеркальное и рассеянное отражение.

Наблюдения показывают, что в однородной среде свет распространяется прямолинейно.

Прямая, указывающая направление распространения света, называется световым лучом.

Н а границе раздела двух сред свет изменяет направление распространения - может частично отразиться и частич­но преломиться.

В большей или меньшей мере отражение света происходит от любых предметов, поэтому мы видим все освещенные тела.

Отражение- луч изменяет направление распространения, оставаясь при этом в той же среде.

Преломление- луч изменяет направление распространения при переходе из одного вещества в дру­гое.

Закон отражения. Как показывают наблюдения, при отражении света всегда выполняется закон отражения: луч падающий, луч отраженный и перпендикуляр к границе раздела двух сред, восстав­ленный в точке падения луча, лежат в одной плоскости; угол отражения β равен углу падения α

О тражение может быть

- зеркальным от идеально гладкой поверхности (параллельный пучок лучей после отражения от поверхности остается таким же параллельным пучком лучей)

- диффузным-рассеянным от неровных поверхностей (параллельный пучок лучей после отражения рассеивается-каж­дый луч отражается под своим углом, т.к. поверхность не ровная)

34. Законы преломления и отражения света.

Геометрическая оптика-это раздел рассматривающий распространение света использую основной закон: в од­нородной среде света распространяется вдоль прямой линии - луча.

Рассматривая распространение света, мы принимаем весь световой пучок за один луч.

На границе раздела двух сред, свет изменяет направление распространения, т.е. преломляется и отражается.

Отражение – это луч света изменяет направление распространения на границе двух сред и остается при этом в той же среде.

Преломление – луч изменяет направление распространение при переходе из одной среды в другую.

Закон преломления и отражения света

1. Луч падающий (1), луч отраженный (3),луч преломлённый (2) и перпендикуляр границы раздела, лежит в одной плоскости.

2. Угол падения равен углу отражения. α =β

3. Отношение синуса угла падения к синусу угла преломления, ве­личина постоянная для двух данных сред пола затем преломления.

Углы на рисунке поменять!!!!!
