8. Рельеф местности. Основные формы рельефа и их элементы. Характерные точки рельефа, характерные линии рельефа

Рельефом на местности называют совокупность неровности земной поверхности. В зависимости от хар-ра рельефа местности, подразделяют на:

• горную

• холмистую

• равнинную.

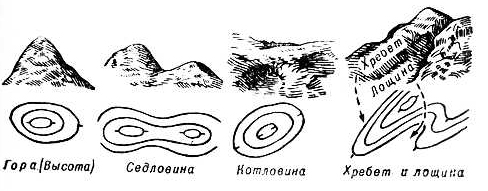

Основные формы рельефа и их элементы

Характерными точками рельефа являются:

-вершины горы

-дно котловины

- самая низкая точка( седловина)

- и точки перегиба ската.

Характерными линями рельефа явл. линии водораздела ( у хребта) и водостока ( у лощины)

Высота точек – расстояние по отвесной линии от уровенной поверх-ти до точки поверх-ти земли. Абсолютная – от уровенной поверхности, Условная – от произвольной уроваенной повех-ти.

9. М етод изображения основных форм рельефа, высота сечения, заложение.

10. Понятие профиля. Методика его построения по линии, заданной на топографической карте.

Профиль - это изображение вертикального разреза местности по заданному направлению.

Ч ертят по х расстояния ab bc cd , по у высоты Ha Hb Hc. Вертикальный масштаб обычно в 10 раз больше горизонтального.

11. Определение высот точек. Превышение. Горизонтальное проложение. Уклон линии.  Превышение вершины — это высота этой вершины относительно самой низкой точки на кривой.

Уклон линии( i )–отношение превышения h к заложению d.

Уклон – мера крутизны ската. При заданной высоте сечения чем меньше заложение, тем больше крутизна ската.

ГОРИЗОНТАЛЬНОЕ ПРОЛОЖЕНИЕ - проекция участка земной поверхности на поверхность земного эллипсоида с помощью нормалей (прямых, перпендикулярных к эллипсоиду).

12. Азимут истинный и магнитный. Склонение магнитной стрелки. Прямой и обратный азимут.

А́зимут (обозначается «Аз» или «Az») — в геодезии угол между направлением на север (в Южном полушарии — на юг) и направлением на какой-либо удалённый предмет. Отсчитывается обычно по часовой стрелке.

П ри определении азимута по компасу необходимо вводить поправку на магнитное склонение, возникающее вследствие несовпадения географических и магнитных полюсов земли. Азимут — это угол, отсчитанный по ходу движения часовой стрелки между направлениями на север и на ориентир. Азимут измеряется в градусах от 0° до 360°. Если за исходное направление принимается географический меридиан, азимут называется истинным; если за исходное направление принимается магнитный меридиан, азимут называется магнитным. Склонение магнитной стрелки – угол, образ. несовпадением магнитного меридиана и истинного( вост. +, западный -). А= б + Ам

Прямой азимут - Обратный азимут-

13. Понятие дирекционного угла. Сближение меридианов. Формулы связи между дирекционным углом и азимутами истинными и магнитными

Дирекционный угол – угол, отсчитываемый по ходу часовой стрелки от северного направления осевого меридиана до точки/направления. От ) до 360. Альфа. Они лучше азимутов тк сохр свою величину в любой точке поверхности.

Сближение меридиан – угол между направлением меридианов.

А прям. = А обр. + - 180 гр. + сближ. Меридиан

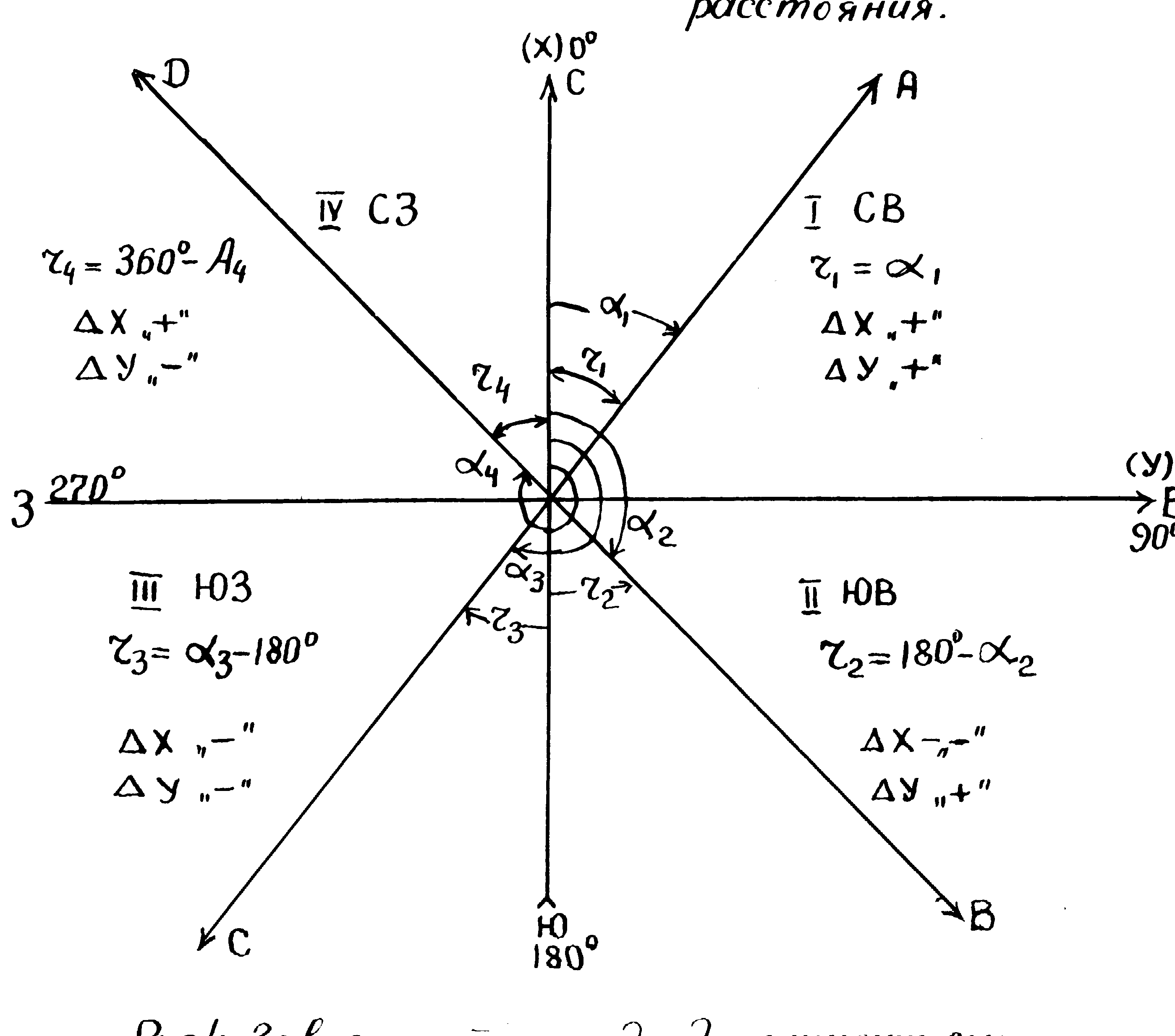

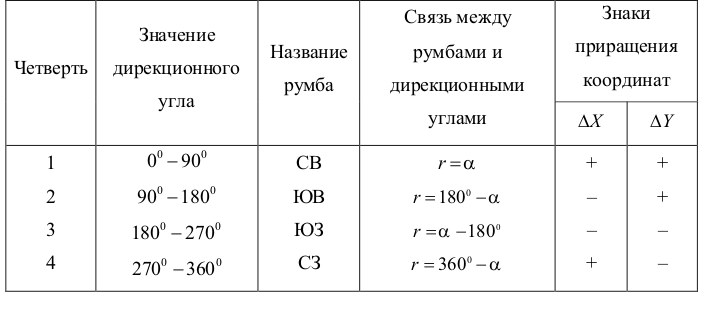

14. Румб. Формулы связи между румбами и дирекционными углами.

Румб- острые углы, отсчит от ближайшего северного или южного направления осевого меридиана до заданного направления. От 0 до 90.

15. Сущность прямой и обратной геодезических задач

Прямая. По известным координатам точки 1 , линии 1-2, дирекц углу и положению d опред координаты точки 2.

ΔY=d*sanα1-2

ΔX=d*cosα1-2

d=корень из +

х2=х1+Δх

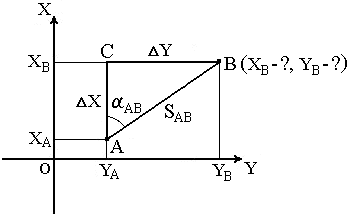

Рис. 23. Прямая геодезическая задача

Обратная. По известным координатам 1 и 2 точки, определить дирекц. Угол .

d=

r=arctgΔx:Δу

16. Номенклатура топографических карт и планов

Топографическими называются такие карты, полнота  содержания которых позволяет решать по ним разнообразные задачи. Карты либо являются результатом непосредственной cъемки местности, либо составляются по имеющимся картографическим материалам.

Местность на карте изображается в определенном масштабе. Масштаб показывает во сколько раз изображение на местности уменьшено при изображении на карте.

В нашей стране приняты следующие масштабы топографических карт: 1:1 000 000, 1:500 000, 1:200 000, 1:100 000, 1:50 000, 1:25 000, 1:10 000. Этот ряд масштабов называется стандартным. Раньше этот ряд включал масштабы 1:300 000, 1:5000 и 1:2000.

Карты  масштабов 1:10 000 ( 1см =100м), 1:25 000 (1см =100м), 1:50 000 (1см=500м), 1:100 000 (1см =1000м), называются крупномасштабными.

Топографические карты составляют в равноугольной поперечной цилиндрической проекции К. Ф. Гаусса, вычисленной по элементам эллипсоида Красовского в принятой системе координат, и в Балтийской системе высот. При составлении карт земная поверхность разбивается на шестиградусные зоны по долготе и четырехградусные зоны по широте.

Листы карт масштабов 1 : 1 000 000 - 1 : 10 000  ограничены меридианами и параллелями, протяжение дуг которых зависит от масштаба карты .



Таблица

Масштаб	Число листов     на лист масштаба	Протяжение  листа		Пример номенклатуры листа
	1:1 000 000	По широте	По долготе
1:1 000 000	1	4°	6°	N-37
1:500 000	4	2°	3°	N-37-A
1:300 000	9	1°20'	2°	IX-N-37
1:200 000	36	40'	1°	N-37-XXVI
1:100 000	144	20'	30'	N-37-144
	1:100 000
1:50 000	4	10'	15'	N-37-144-Г
1:25 000	16	5'	7'30''	N-37-144-Г-г
1:10 000	64	2'30''	3'45''	N-37-144-Г-г-4
1:5 000	256 план	1'15''	1'52,5''	N-37-144-(256)
1:2 000	2304 план	25''	37,5''	N-37-144-(256-в)

17. Понятие измерения. Факторы и условия измерений. Виды измерений. Процессы производства геодез. Работ: Полевые(измерения)/Камеральные(вычисления)

Измерение – процесс, сравнение измеряемой величины с другой, принятой за единицу измерения величиной. Измерение на местности, инженерные геод работы, объекты измерений – горизонтальные и вертикальные углы, наклонные, расстояния. Измеряют теодолитами, Нивелирами(привышение), Рулетками. Измерения могут быть прямые непосредственные на местности и косвенные по формулам, дистанционные - приборами. Факторы – объект измерений, исполнитель, инструмент, метод измерений, окруж среда. Всегда присутствует погрешность.
