Коррекционные расчеты профиля фасонных резцов.

Размеры и высота профиля фасонного резца будут равны соответствующим размерам и высоте профиля обработанной детали, если углы α и γ будут равны 0.

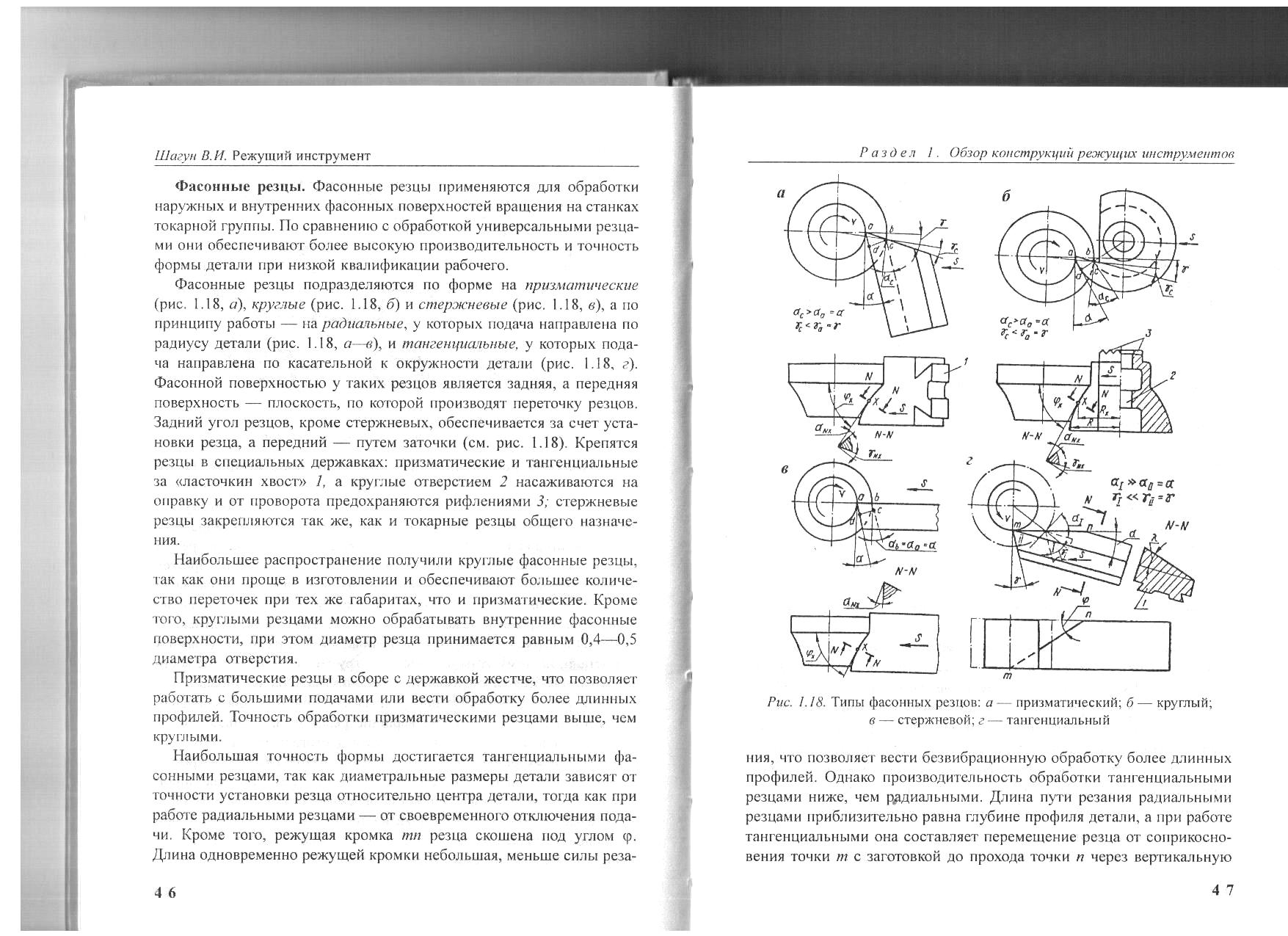

Однако такие геометрические параметры не используются, так как резание в данном случае практические не возможно. Обычно фасонные резцы затачивают и устанавливают так, чтобы обеспечить положительное значение переднего и заднего углов. При положительном значении α и γ глубина профиля детали не равна глубине профиля резца. (они измеряются в разных плоскостях)

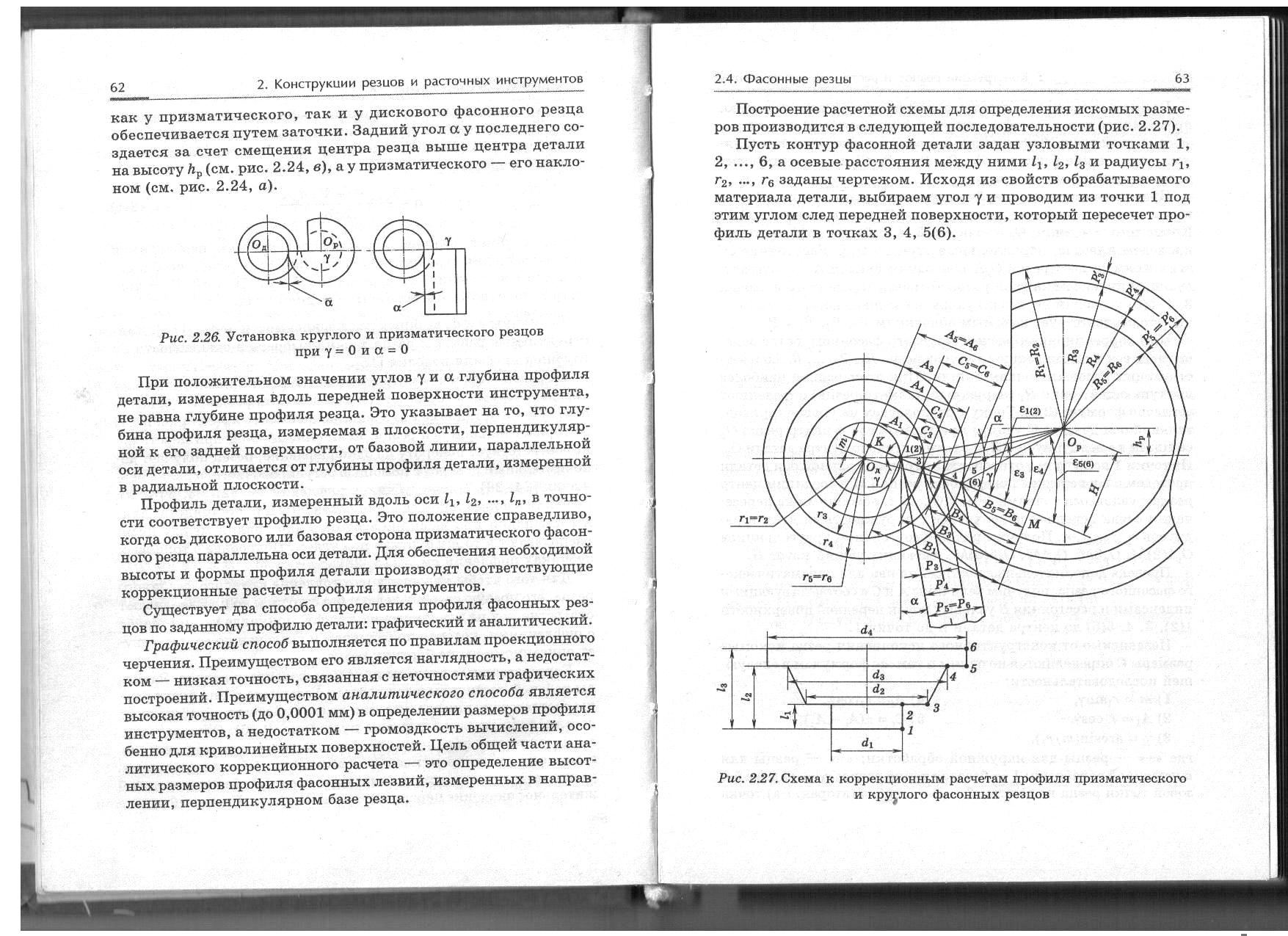

Если фасонный резец установлен параллельно оси детали, то продольные размеры детали (длина) точно соответствуют профилю резца. Высоту профиля необходимо корректировать.

Существует два способа: аналитический(точность 0,0001 мм, недостаток - громоздкость вычислений) и геометрический (наглядный но не точный).
