25. Основні електричні параметри цифрових каналів цсп.
Во многом параметры ЦСП совпадают с соответствующими параметрами АСП, но имеются и отличия.
1.Остаточное затухание канала ( ) для 2-хпроводного канала с 2-хпроводным окончанием. Остаточное усиление ( ) для 4-хпроводной части канала.
Остаточное затухание канала – рабочее затухание (усиление) канала, определяемое в условиях замыкания входа и выхода канала на активные сопротивления нагрузок, равные номинальным значениям входного и выходного сопротивлений канала как четырёхполюсника. При согласовании всех элементов, образующих канал передачи, по входным сопротивлениям остаточное затухание можно определить как разность суммы затуханий и суммы усилений в канале:
, дБ. Остаточное затухание канала ТЧ составляет 7 дБ.
Эффективно передаваемая полоса частот канала ТЧ – полоса, на крайних частотах которой (0.3 и 3.4 кГц) остаточное затухание на 8.7 дБ превышает остаточное затухание на частоте 800 Гц. Частотная характеристика отклонения канала ТЧ от номинала 7 дБ должна оставаться в пределах шаблона (рисунок 3.4) при максимальном числе транзитов, т.е. при 12 переприемных участках.
2. Амплитудно-частотная характеристика (АЧХ) это зависимость от частоты, от частоты.
3. Амплитудная характеристика – это зависимость уровня на выходе от уровня на входе.
. Идеальная амплитудная характеристика должна иметь вид прямой линии, проходящей под углом 45 к оси ординат, либо параллельно оси абсцисс.
Реальная АХ имеет вид перегиба. Нижний перегиб обусловлен наличием шумов в канале. Верхний перегиб характеристики обусловлен наличием в тракте канала различного рода нелинейных элементов. К таким элементам относятся трансформаторы, катушки индуктивности с магнитными сердечниками, диоды и транзисторы.
4. Защищенность от шумов квантования Аз.ш.к зависит от уровня входного сигнала канала ТЧ. На рис. 3. приведены шаблоны зависимостей Аз.ш.к от уровня измерительного сигнала на входе для гармонического и псевдошумового сигналов. Шаблоны очерчивают нижнюю границу диапазона возможных изменений Аз.ш.к. Реальная величина Аз.ш.к должна превышать шаблонное значение .Частота гармонического измерительного сигнала при измерении зависимости Аз.ш.к от Рвх должна находиться в пределах 700 ... 1100 Гц. На этих же частотах рекомендуется измерять уровень внятных переходных влияний между каналами ТЧ одной системы, который не должен превышать -65 дБм.

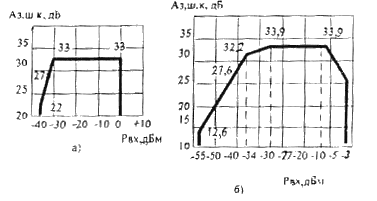

Рис. 3. Шаблоны для измерения защищенности от шумов квантования в канале ТЧ ЦСП гармоническим (а) и псевдошумовым (б) измерительными сигналами
В ЦСП не существует специального оборудования формирования групповых цифровые трактов. Обычно сформированный на определенной ступени иерархии цифровой поток направляется на следующую ступень объединения цифровых потоков либо в линейным тракт. Точки соединения аппаратуры двух смежных ступеней иерархии называют цифровыми стыками. Параметры цифрового сигнала в стыках стандартизированы.
Основными стыковыми параметрами цифрового сигнала являются: скорость передачи цифрового сигнала в стыке; тип стыкового кода; параметры элементов цифрового сигнала: затухание соединительной линии стыка.
