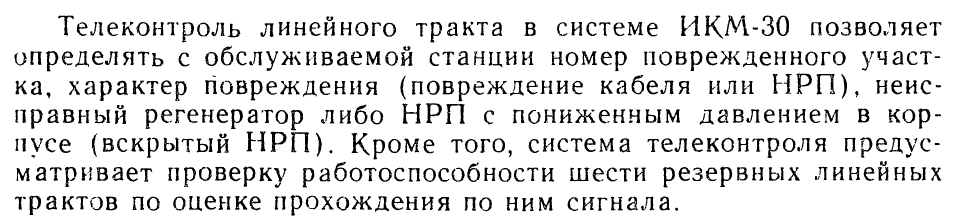

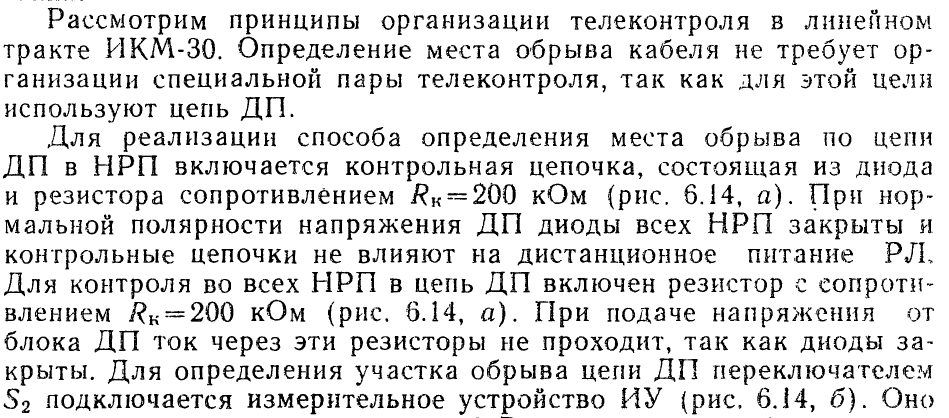

19. Принципи організації телеконтролю стану елементів кабельних цлт

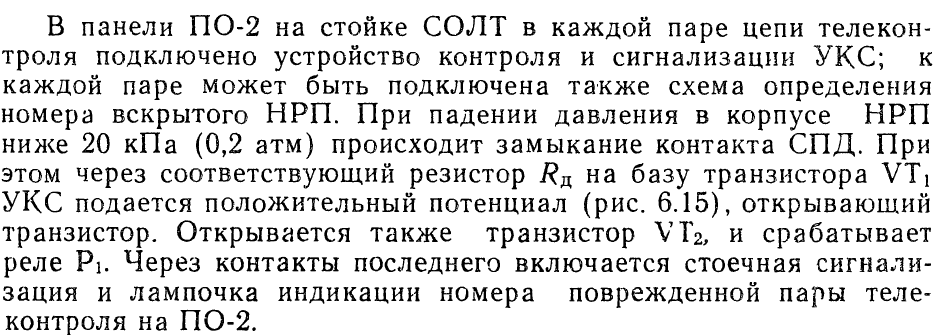

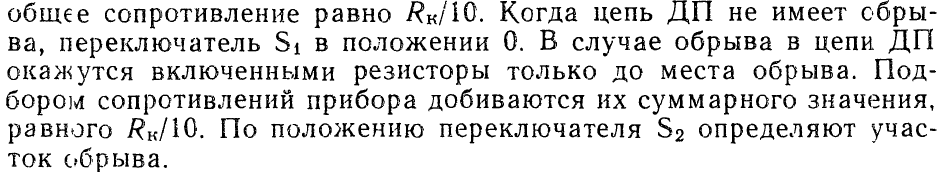

Для определения номера НРП с пониженным давлением:

Определение неисправности линейного регенератора

ПДКР- пульт дистанционного контроля регенераторов

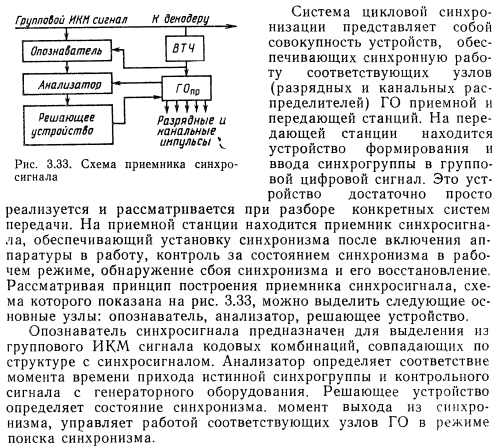

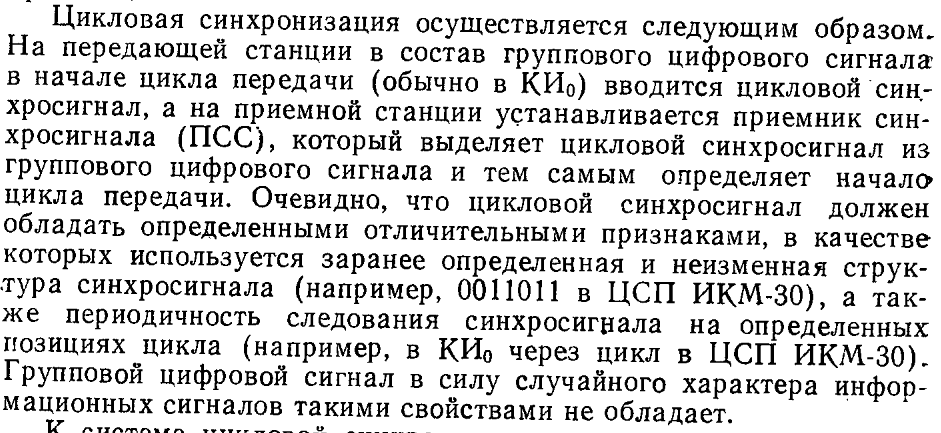

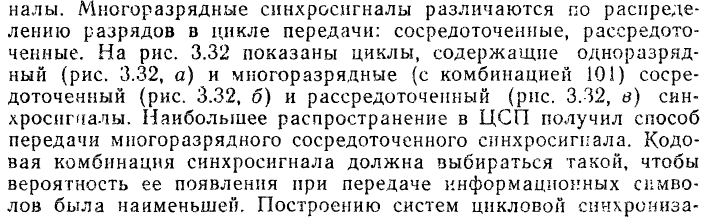

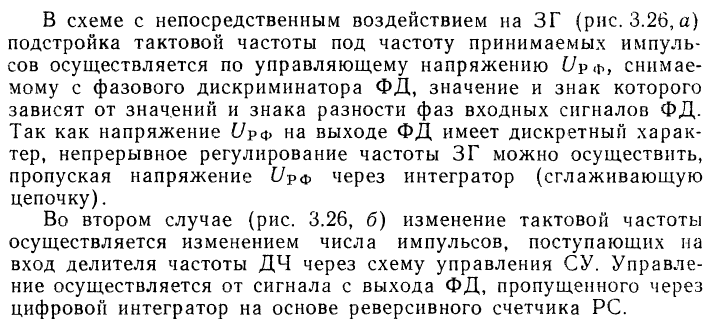

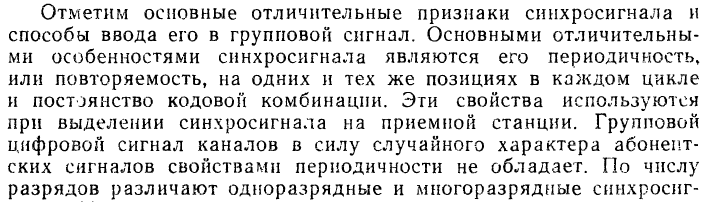

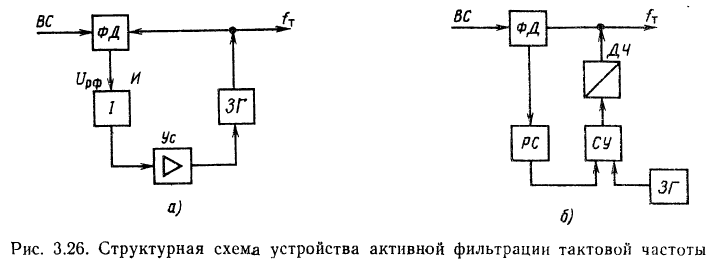

21. Системи тактової синхронізації з автоматичним регулюванням частоти.

22. Основні електричні параметри аналогових каналів цсп

К основным параметрам относятся:

1.Остаточное затухание канала ( ) для 2-хпроводного канала с 2-хпроводным окончанием. Остаточное усиление ( ) для 4-хпроводной части канала.

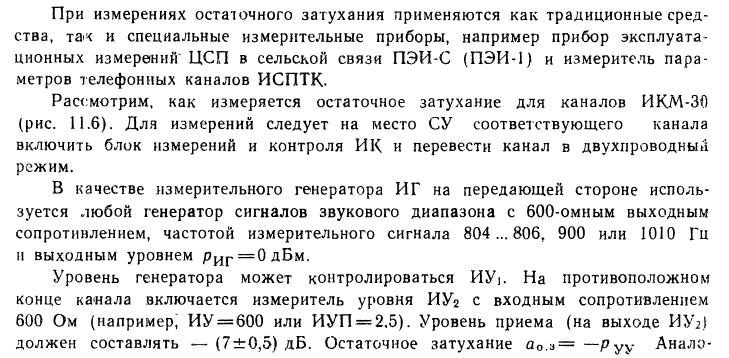

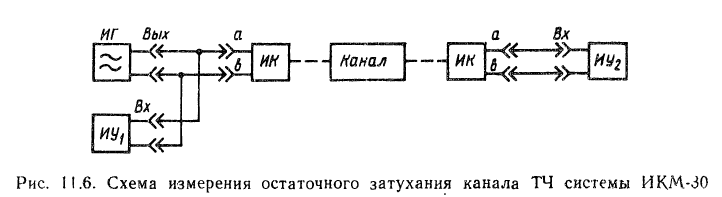

Остаточное затухание канала – рабочее затухание (усиление) канала, определяемое в условиях замыкания входа и выхода канала на активные сопротивления нагрузок, равные номинальным значениям входного и выходного сопротивлений канала как четырёхполюсника. При согласовании всех элементов, образующих канал передачи, по входным сопротивлениям остаточное затухание можно определить как разность суммы затуханий и суммы усилений в канале:

, дБ. Остаточное затухание канала ТЧ составляет 7 дБ.

Эффективно передаваемая полоса частот канала ТЧ – полоса, на крайних частотах которой (0.3 и 3.4 кГц) остаточное затухание на 8.7 дБ превышает остаточное затухание на частоте 800 Гц. Частотная характеристика отклонения канала ТЧ от номинала 7 дБ должна оставаться в пределах шаблона (рисунок 3.4) при максимальном числе транзитов, т.е. при 12 переприемных участках.

2. Амплитудно-частотная характеристика (АЧХ) это зависимость от частоты, от частоты.

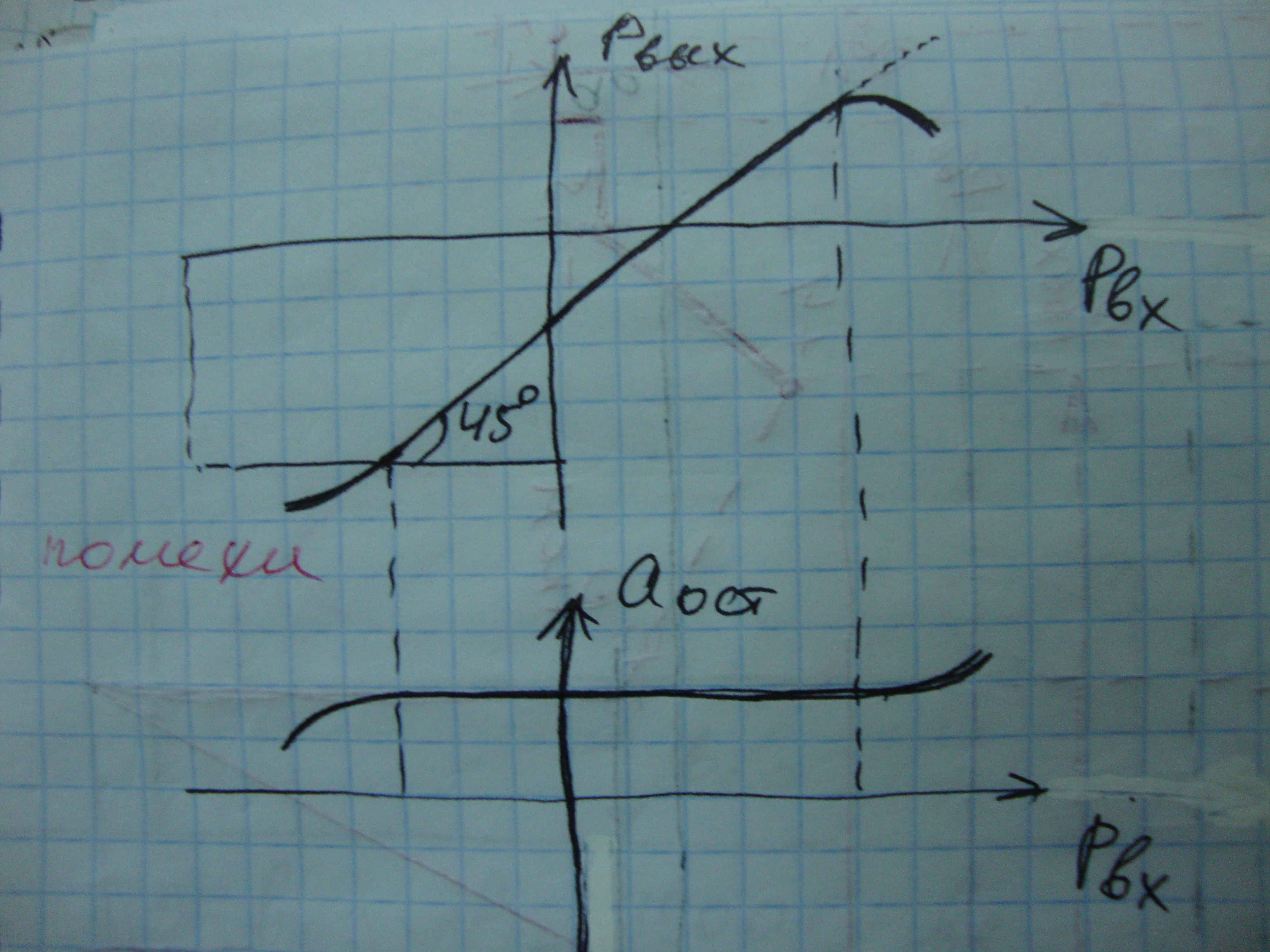

3. Амплитудная характеристика – это зависимость уровня на выходе от уровня на входе.

. Идеальная амплитудная характеристика должна иметь вид прямой линии, проходящей под углом 45 к оси ординат, либо параллельно оси абсцисс.

Реальная АХ имеет вид перегиба. Нижний перегиб обусловлен наличием шумов в канале. Верхний перегиб характеристики обусловлен наличием в тракте канала различного рода нелинейных элементов. К таким элементам относятся трансформаторы, катушки индуктивности с магнитными сердечниками, диоды и транзисторы.

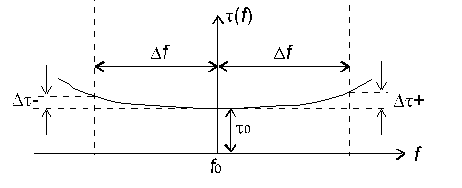

4. Частотная хар-ка группового времени запаздывания, ФЧХ (фазо-частотная характеристика)

Идеальная хар-ка должна быть в виде прямой линии, но реальная хар-ка на верхних и нижних частотах имеет отклонения, это отклонение порядка 5 мс.

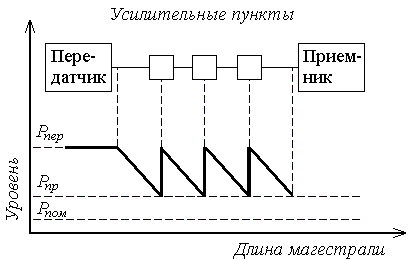

5. Диаграмма уровней передачи – это график показывающий как изменяется уровень сигнала при прохождении его через линейный тракт (внешняя диаграмма уровней); как изменяется уровень при прохождении через узлы аппаратуры (внутренняя диаграмма уровней)

где Рпер, Рпр – уровни сигнала на передаче и приеме, Рпом – уровень помехи.
