8. Организация связи при помощи многоканальных систем.
На
междугородних линиях связь осуществляется
по двух- или четырёхпроводной схеме.

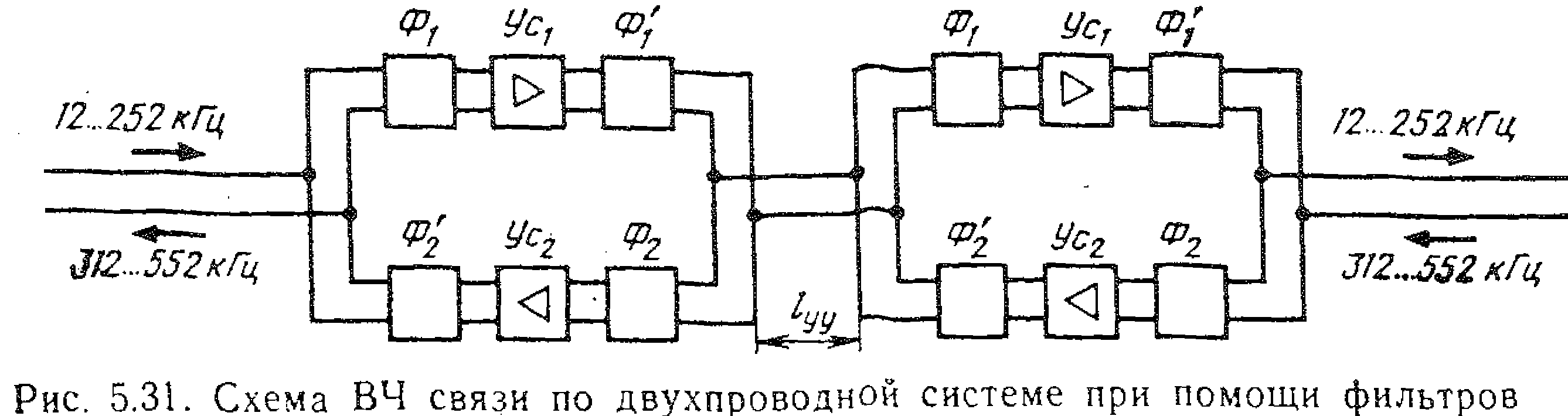

При двухпроводной схеме передача в
прямом и обратном направлении
осуществляется по одной паре проводов.
При четырёхпроводной схеме по одной
паре проводов осуществляется связь в
прямом направлении, а по другой – в
обратном направлении.

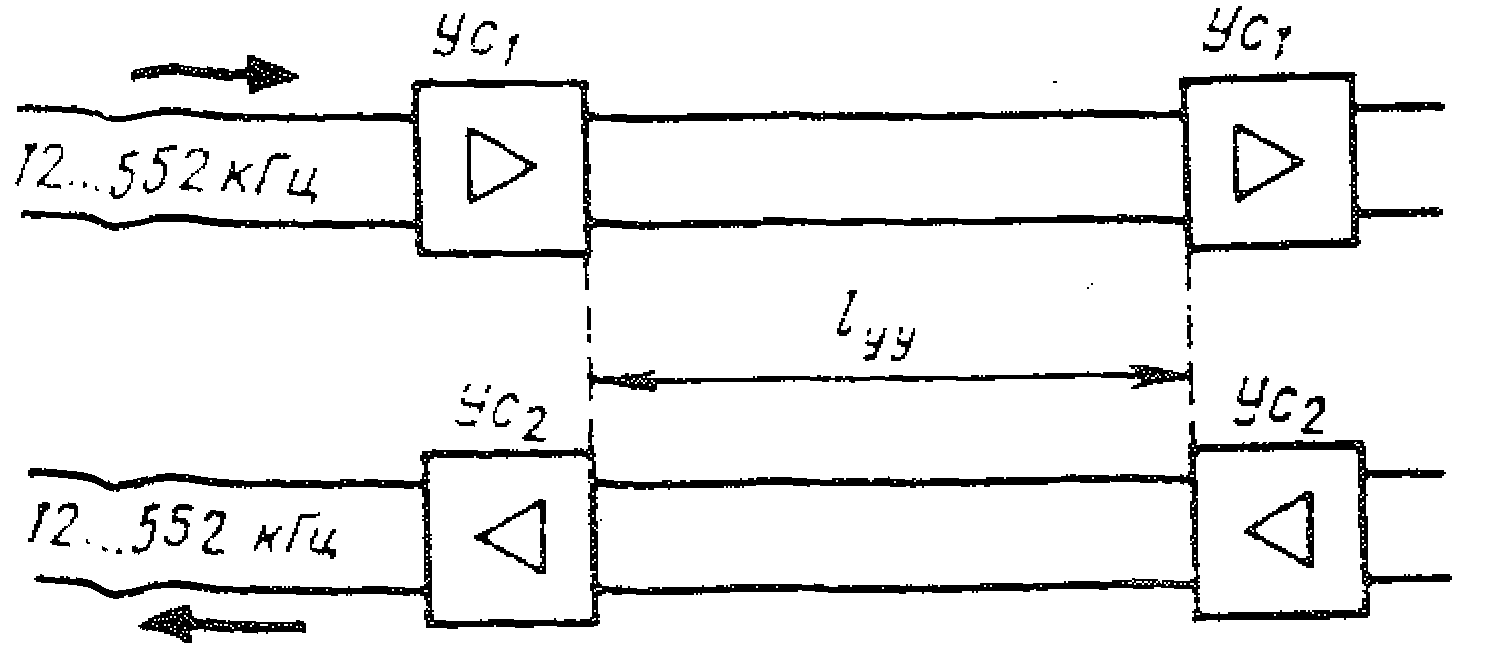

Рис. Схема ВЧ связи по четырёхпроводной системе.
10. Конструкция основных типов кабелей с медными жилами.
Медная проволока используется диаметром 0,32;0,4;0,5;0,6;0,7 мм для кабелей городских телефонных сетей и 0.8;0,9;1,0;1,1;1,2 мм для междугородных кабелей.

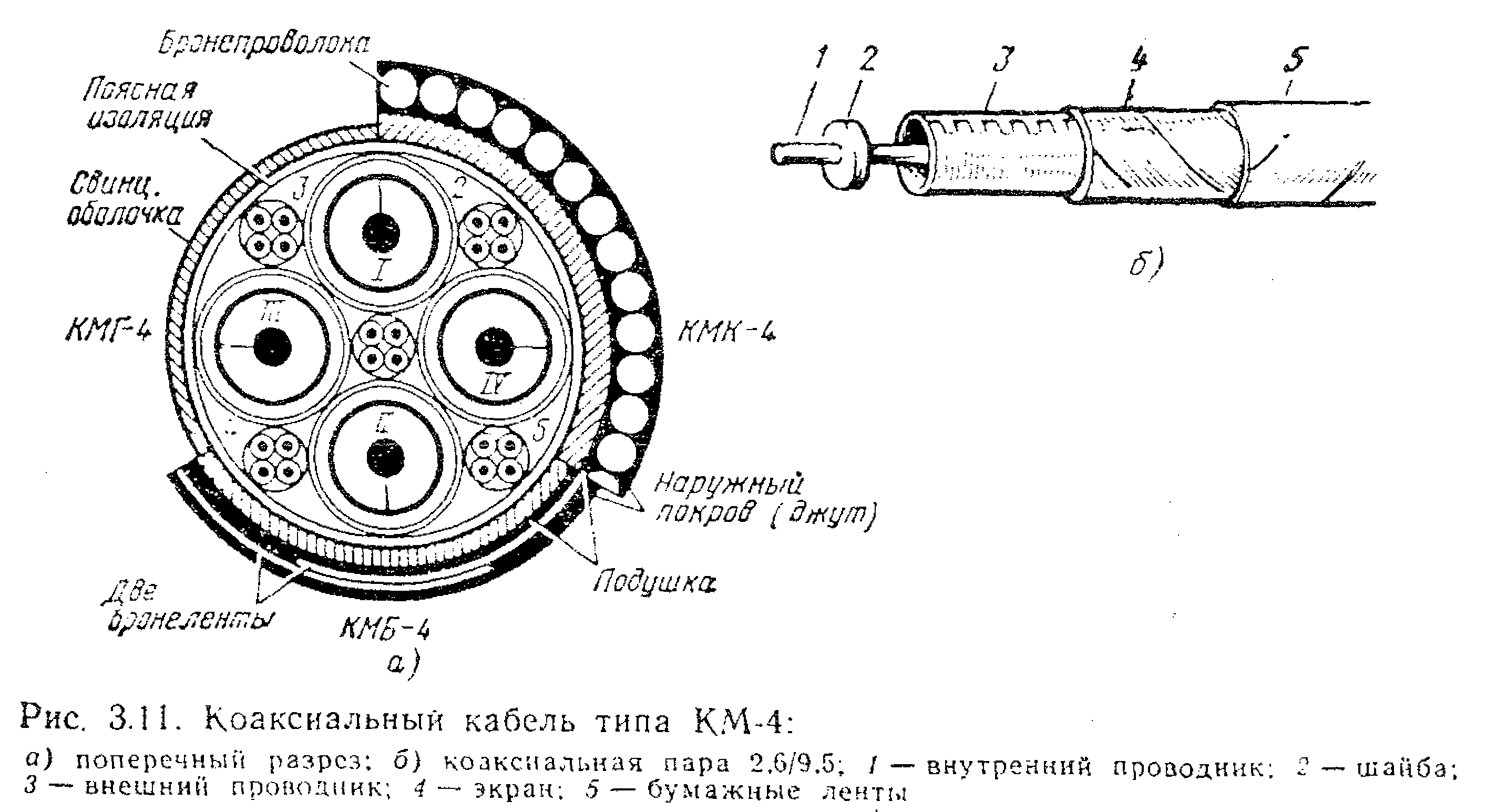

Магистральный коаксиальный кабель КМ-4 типа 2,6/9,5 содержит 4 коаксиальные пары и 5 звёздных четвёрок. Каждая коаксиальная пара состоит из внутреннего медного проводника и внешнего проводника в виде медной трубки с одним продольным швом. Коаксиальная пара имеет изоляцию из полиэтиленовых шайб. Поверх внешнего проводника расположен дополнительный экран в виду двух мягких стальных лент, который покрывается одним-двумя слоями кабельной бумаги. Кабель имеет свинцовую оболочку и обычные броневые покровы и маркируется КМБ, КМГ, КМК.
11. Типы оптических кабелей, назначение, конструкция.
Классификация оптических кабелей связи
Оптический кабель состоит из скрученных по определенной системе оптических волокон из кварцевого стекла (световодов), заключенных в общую защитную оболочку. При необходимости кабель может содержать силовые (упрочняющие) и демпфирующие элементы.
Существующие ОК по своему назначению могут быть классифицированы на три группы: магистральные, зоновые и городские. В отдельные группы выделяется подводные, объектовые и монтажные ОК.
Конструкции ОК в основном определяются назначением и областью их применения. В связи с этим имеется много конструктивных вариантов. В настоящее время в различных странах разрабатывается и изготавливается большое число типов кабелей.

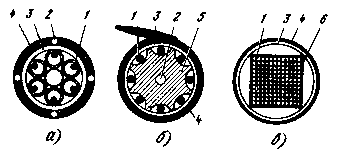

Типовые
конструкции оптических кабелей:
а—повивная концентрическая скрутка; б—скрутка вокруг профилированного сердечника; в—плоская конструкция; 1— волокно; 2— силовой элемент; 3— демпфирующая оболочка; 4—защитная оболочка; 5—профилированный сердечник; 6— ленты с волокнами
Однако все многообразие существующих типов кабелей можно подразделять на три группы (рис.5) :
А) кабели повивной концентрической скрутки
Б) кабели с фигурным сердечником
В) плоские кабели ленточного типа.
B настоящее время отечественной промышленностью выпускаются оптические кабели следующих наименований:
ОН - станционный кабель на длину волны 0,85 мкм;
ОКС - оптический кабель станционный на длину волны 0,85 мкм;
ОК - линейный оптический кабель для ГТС на длину волны 0,85 мкм;
ОКК - то же, на длину волны 1,3 мкм;
ОЗКГ - линейный оптический зоновый кабель c броней из круглых проволок для прокладки в грунт c ОВ на длину волны 1,3 мкм;
ОКЗ - линейный оптический кабель для зоновых линий связи c ОВ на длину волны 1,3 мкм;
ОМЗКГ - оптический одномодовый кабель для магистральных и зоновых линий связи для прокладки в грунт c ОВ на длину волны 1,3 мкм;
ОМЗВ - то же, для прокладки под водой c ОВ на длину волны ., 1,3 мкм;
ОКЛ - линейный оптический одномодовый кабель для магистральных и зоновых линий связи c ОВ на длину волны 1,55 мкм; ОКГ - специальный оптический одномодовый кабель линейный для магистрaльных и зоновых линий связи c ОВ на длину волны 1,55 мкм для прокладки в грунт;
