Приемник состоит из:

• усилителя АРУ;

• полосового фильтра приема;

• преобразователя Гильберта;

• устройства выделения несущего и тактового колебаний;

• адаптивного корректора;

• демодулятора;

• декодера;

• дескремблера.

        Усилитель АРУ обеспечивает поддержание неизменного входного уровня принятого сигнала, подаваемого на дальнейшую обработку в приемнике, при изменении уровня на выходе линии в широких пределах.          Полосовой фильтр обеспечивает оптимальное выделение сигнала на фоне шумов.          Преобразователь Гильберта разделяет сигнал на его синфазную и квадратурную компоненты, что необходимо для дальнейшей обработки сигнала.          Адаптивный корректор устраняет межсимвольные искажения сигнала. Он является цифровым фильтром с авторегулируемыми коэффициентами. Регулировка коэффициентом корректора производится путем оценки ошибки на его выходе и формирования по определенному критерию сигналов управления, минимизирующих эту ошибку. Чем выше скорость модуляции, тем выше уровень межсимвольных искажений, тем больше порядок фильтра корректора.          Устройство выделения несущего колебания обеспечивает синхронную демодуляцию. В этом устройстве с использованием фазовой автоподстройки частоты местного генератора формируется сигнал несущей частоты, синхронный и синфазный с несущим колебанием принимаемого модулированного cигнала. Синхронный демодулятор выделяет информационный сигнал из модулированного сигнала.          Декодер восстанавливает двоичный сигнал.          Дескремблер выделяет исходную цифровую информацию.

        Формирователь тактовых частот при передаче получает сигнал опорной частоты от внутреннего генератора или от компьютера. При приеме он выделяет тактовую частоту из принимаемого сигнала и подает его на другие узлы приемника.

№32

Телематические службы и услуги. Качество предоставляемых телематических услуг и требования к ним

Как было отмечено, на базе служб ПД могут быть организованы различные телеслужбы, в том числе телематические службы. В соответствии с рекомендацией МСЭ-Т В.13 «Телематические службы» (ТМ службы) определяются как службы электросвязи, за исключением телефонной, телеграфной служб и служб передачи данных, предназначенных для передачи информации через сети электросвязи.

ТМ служба в целом включает в себя абонентские терминалы и технические средства оператора (-ов) связи.

По характеру передаваемой информации ТМ службы, в соответствии с Руководящими документами отрасли [2], подразделяются на следующие группы:

• факсимильные службы;

• службы обмена электронными сообщениями;

• службы телеконференций;

• информационные службы;

• службы голосовой связи.

Сети электросвязи, используемые для организации ТМ служб, подразделяются на транспортные сети и сети доступа ТМ служб.

Сети доступа предназначены для подключения абонентских терминалов ТМ служб к телематической службе оператора связи.

Транспортные сети предназначены для организации взаимодействия между ТМ службами разных операторов связи либо узлами ТМ службы одного оператора.

Технические средства операторов ТМ служб должны обеспечивать пользователям услуги, качество которых определено соответствующими стандартами и отраслевыми нормативными документами.

Охарактеризуем более подробно перечисленные выше телематические службы.

№33

Система Телетекс предназначена для поддержки офисного оборудования средствами обработки, хранения и передачи текстов. Она обеспечивает непосредственное сопряжение офисной техники с коммуникационной сетью. Система Телетекс позволяет снизить ошибочность принятой информации до 10^-9 на знак, что делает её незаменимой при проведении банковских операций. Ввод и правка текста осуществляются с клавиатуры терминального устройства.

Основная работа - постраничная передача сообщений.

Стандартная скорость передачи по телефонным каналам составляет 2400 бит/с. Эффективная скорость передачи сообщений несколько ниже из-за высоких требований к кодированию, процедурам управления передачей и защиты от ошибок.

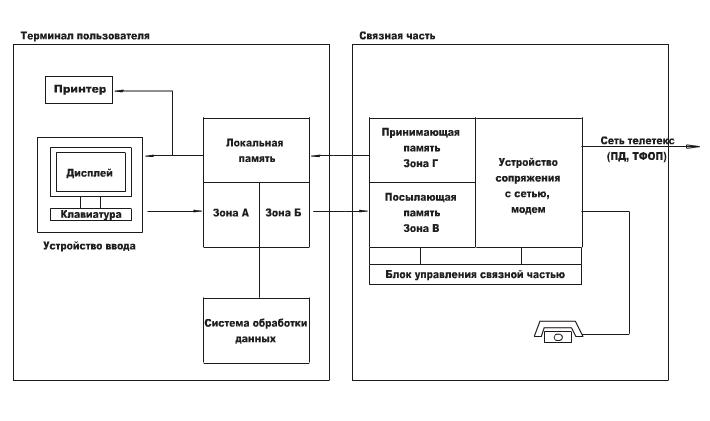

Структурой терминала Телетекс (рис. 1) предусмотрена параллельная работа печатающего устройства и устройства связи, соединённых функциональным интерфейсом (устройством стыка).

Pис. 1

Объем принимающей памяти зависит в основном от объема трафика (количества принятых сообщений). Если учесть, что каждому абоненту должен быть гарантирован прием сообщений, среднее число знаков на страницу вместе с контрольными знаками - 1500 при среднем объеме сообщения 1,5 страницы, а 20% ежесуточного трафика концентрируется в час наибольшей нагрузки, то объем принимающей памяти должен составлять:

№34

      Телетекс - буквенно-цифровая система передачи деловой корреспонденции, построенная по абонентскому принципу. Эта система несколько напоминает систему Телекс (абонентский телеграф), но отличается от неё значительно большим набором знаков (256 за счет использования 8-элементного кода), большей скоростью передачи (2400 бит/с), высокой верностью, возможностью редактировать подготовляемую к передаче документацию. Передача информации в системе Телетекс осуществляется по телефонным сетям или сетям ПД. Принципиальным преимуществом Телетекса по сравнению с Телексом является отсутствие необходимости в дополнительной работе на клавиатуре при передаче текста. Подготовленный в оконечном устройстве (ОУ) текст запоминается в его оперативном запоминающем устройстве (ОЗУ), откуда информация передается по каналу связи.
