Основные положения модульной системы

МОДУЛЬНАЯ КООРДИНАЦИЯ РАЗМЕРОВ В СТРОИТЕЛЬСТВЕ

м=100 мм

Применяются укрупненные и дробные модули

Для точного определения взаимного расположения вертикальных элементов несущего остова здания (стен и колонн) в архитектурных и конструктивных чертежах применяют систему модульных разбивочных осей. Линий продольных осей обычно маркируют буквами, линии поперечных - цифрами.

Номинальный (модульный) размер обозначает проектное расстояние между модульными разбивочными осями здания или условный размер конструктивного элемента, включающий соответствующий части швов и зазоров, назначенный в соответствии с правилами модульной системы.

Конструктивный размер - проектный размер конструктивного элемента, строительного изделия или оборудования, отличающийся от номинального размера, как правило, на величину нормативного зазора.

Натурный размер - фактическое расстояние между разбивочными осями построенного здания и сооружения или фактические размеры его частей или элементов

Правила привязки конструктивных элементов к разбивочным осям

ГОСТ 28984-91

При проектировании зданий с несущими стенами руководствуются следующими правилами привязки:

в наружных несущих стенах внутреннюю грань следует размещать на расстоянии от модульной разбивочной оси, равном половине номинальной толщины внутренней несущей стены b/2 или кратном М или М/2; допускается также совмещать внутреннюю грань стены с модульной разбивочной осью, если при этом не увеличивается количество типоразмеров плит перекрытий;

во внутренних стенах геометрическую ось совмещают с модульной разбивочной осью; отступать от этого правила допускается при привязке стен лестничных клеток и стен с вентиляционными каналами для возможности применения унифицированных элементов лестниц и перекрытий;

в наружных самонесущих и ненесущих стенах внутренняя их грань совмещается с модульной разбивочной осью.

В каркасных зданиях колонны средних рядов следует располагать так, чтобы геометрический центр их сечения совмещался с пересечением модульных разбивочных осей.

При размещении крайних рядов колонн по отношению к модульной разбивочной оси, идущей вдоль крайнего ряда, наружную грань колонны следует совмещать с модульной разбивочной осью (краевая или нулевая привязка), если ригель перекрывает все сечение колонны или когда это целесообразно по условиям раскладки элементов перекрытий или покрытий. Если же ригели опираются на консоли колонн, а панели перекрытий — на консоли ригелей, то внутреннюю грань колонн размещают от модульной разбивочной оси на расстоянии, равном половине толщины внутренней колонны.

При размещении колонн крайнего ряда торцовых стен возможны как осевая, так и краевая (нулевая) привязки в зависимости от особенностей конструктивных узлов.

Планировочные композиционные схемы гражданских зданий

Планировочные решения гражданских зданий весьма разнооб­разны, так как отражают различные функциональные процессы, происходящие в определенных условиях. Однако это многообразие решений сводится всего лишь к скольким планировочным схемам: ячейковой, зальной и их сочетаниям (комбинированной).

Ячейковая схема применяется в тех зданиях, где необходимы сравнительно небольшие, одинаковые по площади помещения. Ячейковая схема может решаться по коридорной, анфиладной, центрической (бескоридорной) и секционной планировочным схемам.

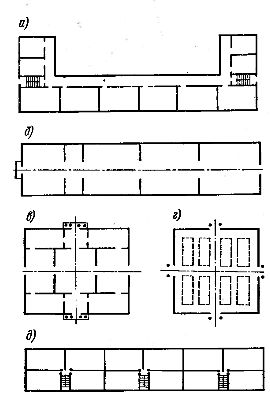

а - коридорная; б - анфиладная; в - центрическая; г - зальная; д - секционная

Коридорная планировочная схема характеризуется расположением помещений с двух сторон коридора. При одностороннем расположении помещений планировка называется галерейной. Через коридор или галерею осуществляется связь между помещениями. Коридорная схема широко применяется в различных гражданских зданиях: общежитиях, гостиницах, интернатах, административных, учебных, лечебно-профилактиче­ских и др.

Анфиладная планировочная схема предусматривает непосредственную связь смежных помещений, расположенных последовательно, одно за другим. Анфиладная схема, прежде распространенная в жилых, дворцовых и культовых постройках, имеет ограниченное применение: музеи и выставочные павильоны, торговые здания.

Центрическая планировочная схема предусматривает четко вы­деленное одно главное большое помещение, а вокруг него группируются второстепенные, меньшей площади. Примерами этой схемы могут быть зрелищные здания - театры, кинотеатpы, концертные залы, цирки. Секционная планировочная схема включает ряд повторяющихся и изолированных друг от друга частей-секций. В пределах секции помещения могут быть расположены по разным планировочным схемам. Эта схема чаще всего применяется в квартирных жилых домах.

Зальная схема характерна для зданий, состоящих из одного помещения на этаже, - рынки, выставочные павильоны, спортив­ные сооружения, гаражи и т.п.

Комбинированная схема основана на сочетании ячейковой(коридорная, анфиладная или центрическая) и зальной схем. В ней большие залы группируются с более мелкими помещениями. В многофункциональных и сложных по условиям строительства зданиях и комплексах, как правило, сочетается не­сколько планировочных схем.
