Перекрытия по балкам (деревянным, стальным и железобетонным)

Перекрытия по деревянным балкам, применяемым в современном малоэтажном строительстве (где древесина является местным строительным материалом), имеют небольшой собственный вес, но подвержены загниванию, недостаточно огнестойки и трудоемки.

Для повышения долговечности деревянных перекрытий древесину антисептируют.

Деревянные балки представляют собой брусья или толстые доски из древесины хвойных пород. Высота сечения деревянной балки составляет обычно 1/20...1/25 часть перекрываемого пролета, но всегда определяется расчетом. Шаг дощатых балок колеблется от 600 до 800 мм, брусчатых — от 600 до 1000 мм.

Перекрытия по стальным балкам. Балки перекрытий в виде стальных двутавров, швеллеров или рельсов укладывают на несущие стены или столбы с заделкой и анкеровкой. Межбалочное заполнение может быть монолитным и сборным.

Монолитное межбалочное заполнение может быть из кирпича, бетона или железобетона и керамических камней.

Перекрытия по стальным балкам со сборным накатом в схеме своей сходны с аналогичными перекрытиями по деревянным балкам. Стальные балки чердачных перекрытий утепляют со стороны чердака, чтобы исключить образование зимой конденсата на потолке в местах расположения балок вследствие большой их теплопроводности.

Перекрытия по железобетонным балкам таврового сечения просты по конструкции, имеют малый вес монтажных элементов, но трудоемки. Шаг балок назначают в зависимости от нагрузки: 600, 800, 1000 мм.

В качестве межбалочного наката применяют пустотелые бетонные камни-вкладыши, армированные шлакобетонные или гипсобетонные плиты. Полы устраивают по лагам или по выровненному основанию. Потолки покрывают слоем штукатурки, не более 10 мм.

Связь перекрытия со стенами осуществляется анкеровкой балок перекрытия.

Монолитные перекрытия. Звукоизоляция междуэтажных перекрытий

Монолитные железобетонные перекрытия представляют собой сплошную монолитную плиту толщиной 8—12 см из бетона марки 200, опирающуюся на несущие стены, монолитные или сборные железобетонные балки, а также на балки из металлических прокатных профилей (уголок, швеллер, двутавр). Толщина плиты, диаметр и шаг арматуры, а также сечение балок определяются расчетом в зависимости от расстояния между балками и пролетами балок.

МЕТОДЫ ЗВУКОИЗОЛЯЦИИ МЕЖЭТАЖНЫХ ПЕРЕКРЫТИЙ

-ковровое покрытие;-линолеум;-пробковое покрытие.-плавающий пол (песчано-цементную стяжку, которая разделена с основанием и примыкающими стенами виброразвязывающим упругим строительным материалом)

Крыши. Требования. Виды. Элементы и конструкции скатных крыш

Крыша является одним из основных архитектурно-конструктивных элементов здания. Ее назначение состоит в защите здания от внешних атмосферных воздействий. Крыша должна быть прочной, долговечной, экономичной и иметь эстетичный внешний вид, гармонирующий с общим обликом здания. По форме крыши можно разделить на плоские и скатные. Плоские принято использовать в основном лишь при строительстве надворных построек: сарая, гаража, бани, помещения для содержания скота и птицы. При постройке жилых домов целесообразно применять скатные крыши, которые, в свою очередь, делятся на чердачные и бесчердачные. Бесчердачные крыши могут быть холодными (над неотапливаемыми строениями) и утепленными (над отапливаемыми помещениями). Чердачные крыши в большинстве случаев делают холодными. Чердак можно использовать как для хозяйственных нужд, так и для устройства в нем дополнительного жилого помещения -мансарды.

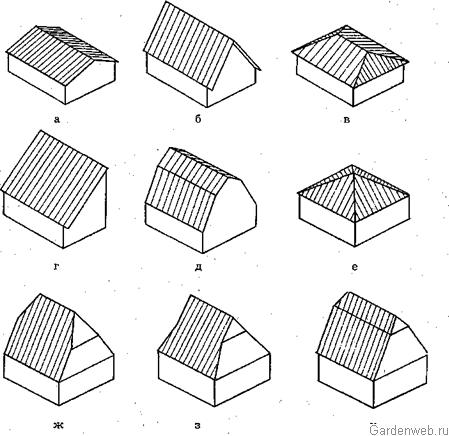

Р ис. 1. Виды скатных крыш: а — пологая двухскатная; б — крутая двухскатная; в — вальмовая четырехскатная; г — односкатная (в форме парты); Д — ломаная (мансардная) двухскатная; е — шатровая четырехскатная; ж, з, и — полувальмовые (мансардные) четырехскатные. Для домов коттеджного типа, как правило, применяют скатные (чердачные) крыши. Они состоят из верхней части — кровли, основания (обрешетки или сплошного настила), которое непосредственно поддерживает кровлю, и несущей конструкции — стропил, которые обычно опираются на наружные и внутренние стены. Для получения жесткого каркаса стропила скрепляют между собой, а чтобы крышу не сорвало ветром, каркас надежно связывают с коробкой дома.

Несущие конструкции скатных крыш

Рис. 1. Виды скатных крыш: а — пологая двухскатная; б — крутая двухскатная; в — вальмовая четырехскатная; г — односкатная (в форме парты); Д — ломаная (мансардная) двухскатная; е — шатровая четырехскатная; ж, з, и — полувальмовые (мансардные) четырехскатные.

Плоские крыши

При одной и той же архитектурной основе площадь плоской кровли меньше плошали скатной, то есть экономия материалов — на лицо. Сама укладка плоской кровли удобней, чем скатной — проще монтировать кровельный «пирог» у себя под ногами, чем на большой высоте в небезопасном положении. Обслуживание плоской крыши, профилактические осмотры, очистка воронок и т. п. также не отличаются особой сложностью, а контроль технических устройств, работа с дымоходами, антеннами, вентиляционными каналами и самим настилом в этом случае — не экстравагантное альпинистское занятие, а обычная процедура. Кроме того, устройство плоской крыши позволяет изыскать дополнительную площадь, не увеличивая контур сооружения. Такая крыша при желании может легко превратиться в террасу, сад, прогулочную площадку и др.

Кровля

Кровля является важным элементом дома. Она защищает его от атмосферных осадков, тем самым продлевая срок его эксплуатации. Поэтому кровля должна быть водонепроницаемой, что от качества материалов, из которых она изготовлена, а также от способа их укладки. Кроме этого, кровля должна быть долговечной, легкодоступной для ремонта, а также обладать огнестойкостью.

При всем разнообразии выборов материала, можно выделить следующие разновидности кровли:

Рулонные;

Наливные или мастичные;

Пленочные или мембранные;

Листовые;

Штучные.

Самой долговечной (60 лет) и огнестойкой считается кровля из черепицы, которая бывает нескольких видов: плоская, пазовая, ленточная и т. д.

Второй по сроку службы (30 лет) является кровля из кровельной стали, но в отличие от черепичной она полуогнестойкая.

Кровля из асбестоцемента также огнестойкая, но срок ее эксплуатации составляет не более 20 лет.

Самой непрочной является кровля из рулонного материала. Она не обладает огнестойкостью и служит всего 11-12 лет.

Кровли делаются под определенным уклоном, который зависит от используемых материалов и веса 1 м2 кровли вместе с обрешеткой.

Основными требованиями, предъявляемыми к кровлям, являются: водонепроницаемость, долговечность, огнестойкость, небольшая масса, экономичность по первоначальным и эксплуатационным затратам.
