2.3. Выбор светильников.

Выбор светильников производят по конструктивному исполнению и по светораспределению.

2.3.1. Выбор светильников по конструктивному исполнению.

Конструкция светильников должна обеспечивать надежную защиту всех их частей от вредных воздействий окружающей среды, электро-, пожаро- и взрывобезопасность, надежность, долговечность, стабильность светотехнических характеристик в данных условиях.

При выборе конструктивного исполнения светильников во всех случаях, включая пожаро- и взрывоопасные зоны, необходимо руководствоваться следующими общими указаниями и рекомендациями:

- для помещений особо сырых, с химически активной средой и вне зданий должны, как правило, применяться светильники со степенью защиты не ниже IP53 или 5’3, но более предпочтительны IP54 или 5’4; в особо пыльных производствах с гидроудалением пыли не ниже IP55;

- в пыльных помещениях целесообразны светильники со степенью защиты IP60, 6’0 или IP50 или 5’0 в зависимости от характера и количества пыли; при наличии нетокопроводящей пыли в виде исключения допускается IP20.

- в помещениях пыльных и с химически активной средой наряду со светильниками с соответствующими степенями защиты рекомендуются зеркальные лампы накаливания, зеркальные лампы ДРИЗ и рефлекторные.

Выбран светильник РСП-12.

2.5. Расчет освещения.

Производим расчет освещения для участка токарного цеха.

Исходные данные:

- длина, А = 48м;

- ширина ,В = 28м;

- высота, Н = 8м.

Коэффициенты отражения:

от потолка ρ_п = 30%;

от стен ρ_с= 10%;

от пола ρ_р = 10%.

Так как среда помещения невзрывоопасная, то к установке принимаем светильники типа РСП 13.

Норма освещения, Ен = 200лк.

Размещаем светильники по высоте помещения в соответствии с рисунком 1. Определяем высоту подвеса светильника над рабочей поверхностью h ,по формуле,м

h = H – (h_р + h_с), (1) [1,с259]

h = 8-(1+2,5)=4,5

где: H – высота помещения, H = м;

h_р – высота рабочей поверхности, h_р = 1, м;

h_с – высота свеса, h_с = 2,5м.

h= 4,5м.

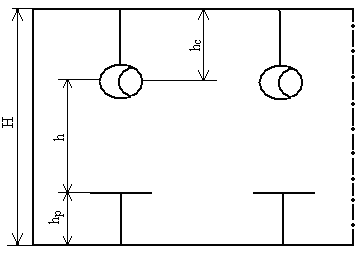

Рисунок № 1.

Размещаем светильники по площади помещения, в соответствии с рисунком 2.

Рисунок № 2.

Определяем расстояние между светильниками по формуле:

L = λ ×h, м; (2) [1,с259]

где: λ– наивыгоднейшее соотношение (L/h); для лампы ДРЛ, λ= 0,82.

L_А = 0.82×4,5≈ 4м.

Определяем расстояние от светильника до стены l по формуле:

l = 0,5 × L, м; (3) [1,с260]

l = 0,5*4,5=2,25м.

Определяем количество светильников в ряду Nс по формуле:

Nс = ((А–2×l)/L ) + 2; (4) [1,с259]

Nс = ((48 - 2×2,25)/4,5) + 2 = 13(светильников).

Определяем количество рядов Nр по формуле:

Nр = ((В–2×l)/L ); +1 (5) [1,с259]

Nр = ((28 - 2×2,25)/4,5)+1 = 6(рядов).

Определяем общее количество светильников N по формуле:

N = Nс × Nр ; (6) [1,с261]

N = 13×6= 78 (светильников).

Для расчета освещения применяют метод коэффициента использования. При расчете по данному методу потребный световой поток ламп в каждом светильнике находится по формуле, лм

Фр = (Ен×S×Kз×Z)/(N×η), (7) [1,с261]

где: Ен – норма освещенности, лк, Ен = 200лк;

S – освещенная площадь, м²,S = 1440м²;

Kз – коэффициент запаса, для ламп ДРЛ Kз = 1,8;

Z – коэффициент минимальной освещенности, для ламп ДРЛ Z = 1,15;

η – коэффициент использования светового потока, η = 0,70;

N – количество светильников,N = 78шт.

Для определения коэффициента использования находим индекс i по формуле:

i = (А×В)/(h(А+В)); (8) [1,с262]

i = (48*30)/(8×(48+30)) =1440/624=2,3

Фр = (200×1440×1,8×1,15)/(78×0,70) = 596160/54,6=10918

По своему потоку выбираем ближайшую стандартную лампу типа ДРЛ 250, с мощностью 250Вт, со световым потоком Фн = 13500лм. Светильники типа РСП-20-250-101, с защитным стеклом и степенью защиты IP-54

Определяем фактическую освещенность Еф, лк:

Еф= (Ен × Фл)/Фр; (9) [1,с263]

Еф= (200×13500)/10918 = 247

Определяем отклонение ∆Е , %:

∆Е = ((Еф–Ен)/Ен)×100; (10) [1,с263]

∆Е = ((247-200)/200) ×100 = -10%

Световой поток Фн = 13500лм отличается от Фр = 10918лм на 20%, что допускается, так как выполнено условие:

- 10% ≤ ∆Е ≤ 20% ;

- 10% ≤ 20 ≤ 20%
