6.5 Показания выбросов со, nOx и hc.
Время |
CO Polutant, г/с |
0:05:00 |
0,27 |
0:10:00 |
0,56 |
0:15:00 |
0,66 |
0:20:00 |
0,59 |
0:25:00 |
0,51 |
0:30:00 |
0,68 |
0:35:00 |
0,6 |
0:40:00 |
0,54 |
0:45:00 |
0,59 |
0:50:00 |
0,58 |
0:55:00 |
0,66 |
1:00:00 |
0,54 |
Таблица 6.1. Показания СО на существующем перекрестке.
Время |
CO Polutant, г/с |
0:05:00 |
0,71 |
0:10:00 |
1,12 |
0:15:00 |
1,18 |
0:20:00 |
1,24 |
0:25:00 |
0,99 |
0:30:00 |
1,39 |
0:35:00 |
1,2 |
0:40:00 |
1,38 |
0:45:00 |
1,66 |
0:50:00 |
2,16 |
0:55:00 |
1,9 |
1:00:00 |
2,09 |
Таблица 6.2. Показания CO на предлагаемом перекрестке со светофором.
Время |
CO Polutant, г/с |
0:05:00 |
0,65 |
0:10:00 |
0,83 |
0:15:00 |
0,71 |
0:20:00 |
0,77 |
0:25:00 |
0,75 |
0:30:00 |
0,75 |
0:35:00 |
0,68 |
0:40:00 |
1,11 |
0:45:00 |
0,78 |
0:50:00 |
0,77 |
0:55:00 |
0,89 |
1:00:00 |
0,97 |
Таблица 6.3. Показания CO на предлагаемом перекрестке с кольцевым пересечением.

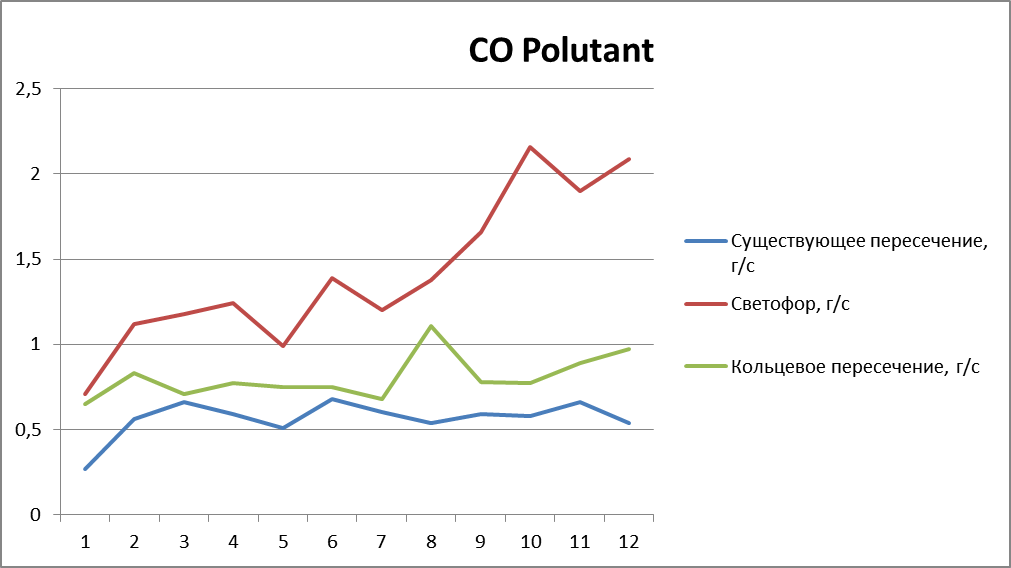

Рисунок 6.1. График показаний СО.
Время |
NOx Polutant, г/с |
0:05:00 |
0,1 |
0:10:00 |
0,11 |
0:15:00 |
0,12 |
0:20:00 |
0,12 |
0:25:00 |
0,12 |
0:30:00 |
0,12 |
0:35:00 |
0,12 |
0:40:00 |
0,13 |
0:45:00 |
0,11 |
0:50:00 |
0,12 |
0:55:00 |
0,11 |
1:00:00 |
0,12 |
Таблица 6.4. Показания NOx на существующем перекрестке.
Время |
NOx Polutant, г/с |
0:05:00 |
0,24 |
0:10:00 |
0,3 |
0:15:00 |
0,31 |
0:20:00 |
0,3 |
0:25:00 |
0,31 |
0:30:00 |
0,31 |
0:35:00 |
0,3 |
0:40:00 |
0,33 |
0:45:00 |
0,33 |
0:50:00 |
0,32 |
0:55:00 |
0,34 |
1:00:00 |
0,31 |
Таблица 6.5. Показания NOx на предлагаемом перекрестке со светофором.
Время |
NOx Polutant, г/с |
0:05:00 |
0,23 |
0:10:00 |
0,29 |
0:15:00 |
0,26 |
0:20:00 |
0,28 |
0:25:00 |
0,26 |
0:30:00 |
0,24 |
0:35:00 |
0,25 |
0:40:00 |
0,31 |
0:45:00 |
0,28 |
0:50:00 |
0,26 |
0:55:00 |
0,29 |
1:00:00 |
0,31 |
Таблица 6.6. Показания NOx на предлагаемом перекрестке с кольцевым пересечением.

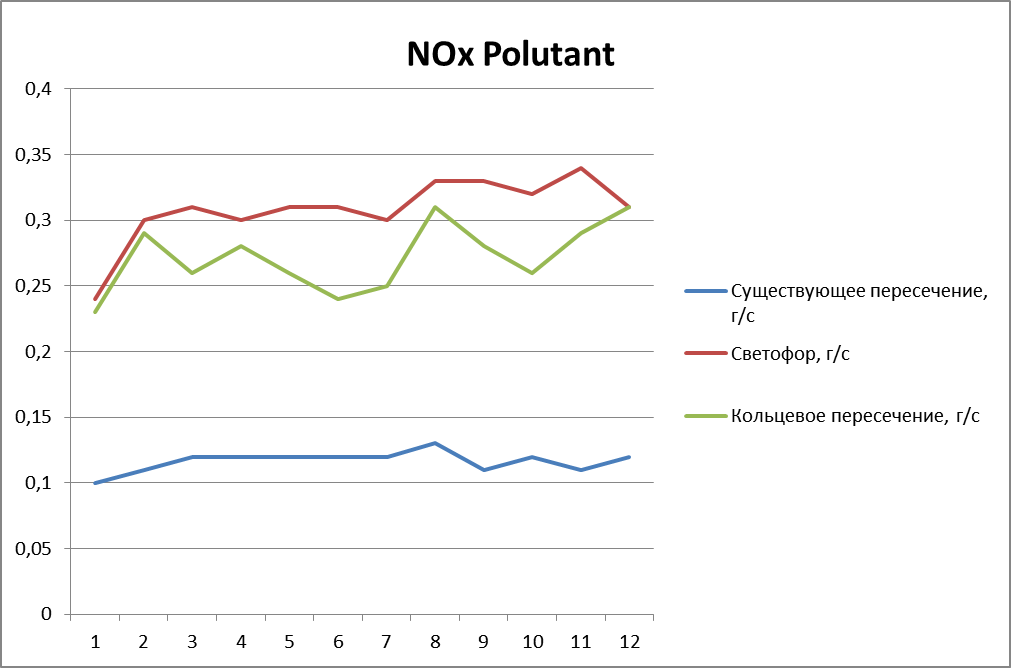

Рисунок 6.2 График показаний NOx.
Время |
HC Polutant, г/с |
0:05:00 |
0,11 |
0:10:00 |
0,14 |
0:15:00 |
0,14 |
0:20:00 |
0,14 |
0:25:00 |
0,14 |
0:30:00 |
0,15 |
0:35:00 |
0,15 |
0:40:00 |
0,15 |
0:45:00 |
0,14 |
0:50:00 |
0,15 |
0:55:00 |
0,14 |
1:00:00 |
0,15 |
Таблица 6.7. Показания HC на существующем перекрестке.
Время |
HC Polutant, г/с |
0:05:00 |
0,27 |
0:10:00 |
0,35 |
0:15:00 |
0,36 |
0:20:00 |
0,36 |
0:25:00 |
0,35 |
0:30:00 |
0,38 |
0:35:00 |
0,36 |
0:40:00 |
0,4 |
0:45:00 |
0,43 |
0:50:00 |
0,44 |
0:55:00 |
0,45 |
1:00:00 |
0,43 |
Таблица 6.8. Показания HC на предлагаемом перекрестке со светофором.
Время |
HC Polutant, г/с |
0:05:00 |
0,25 |
0:10:00 |
0,31 |
0:15:00 |
0,28 |
0:20:00 |
0,3 |
0:25:00 |
0,28 |
0:30:00 |
0,26 |
0:35:00 |
0,27 |
0:40:00 |
0,34 |
0:45:00 |
0,3 |
0:50:00 |
0,28 |
0:55:00 |
0,31 |
1:00:00 |
0,33 |
Таблица 6.9. Показания HC на предлагаемом перекрестке с кольцевым пересечением.

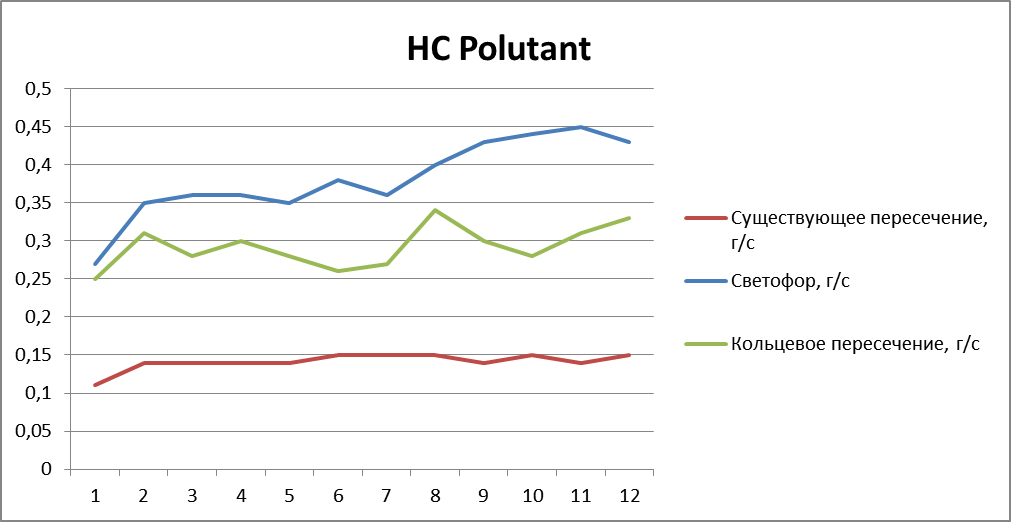

Рисунок 6.3. График показаний HC.
