Элементы диаграммы

Диаграмма состоит из множества элементов. Некоторые из них отображаются по умолчанию, а другие можно добавлять при необходимости. Отображение элементов диаграммы можно изменить путем их перемещения в другое место диаграммы, изменения их размера или формата. Кроме того, ненужные элементы можно удалить.

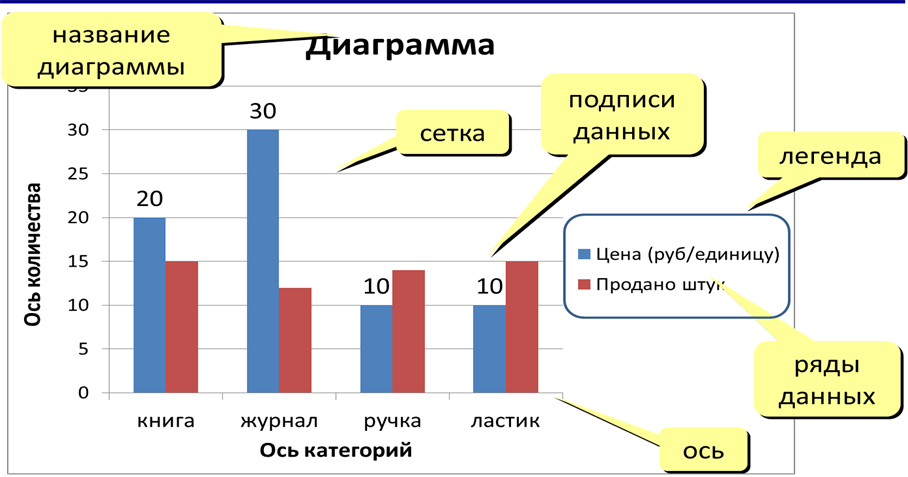

Элементами диаграмм являются:

• название диаграммы;

• названия осей;

• ось (горизонтальная и вертикальная);

• сетка;

• легенда диаграммы;

• ряды данных;

• подписи данных.

Создание стандартной диаграммы:

1. Создайте таблицу. Внесите в неё нужные данные.

2. Выделите ячейки, содержащие данные для построения диаграммы. При выделении несмежных столбцов удерживайте клавишу Ctrl

3. на вкладке Вставка в группе Диаграммы выберите тип диаграммы.

(Чтобы ознакомиться с доступными типами диаграмм, выберите тип диаграммы, а затем — пункт Все типы диаграмм для открытия диалогового окна Вставка диаграммы).

 СОВЕТ.   Если навести указатель мыши на любой из типов или подтипов диаграмм, появится всплывающая подсказка с названием типа диаграммы.

4) Полученный исходный макет диаграммы нужно отформатировать.

Для форматирования диаграмм применяются вкладки: «Конструктор», «Макет» и «Формат» группы вкладок «Работа с диаграммами» (группа вкладок появляется при выделенной диаграмме), некоторые инструменты форматирования можно вызывать через контекстное меню.

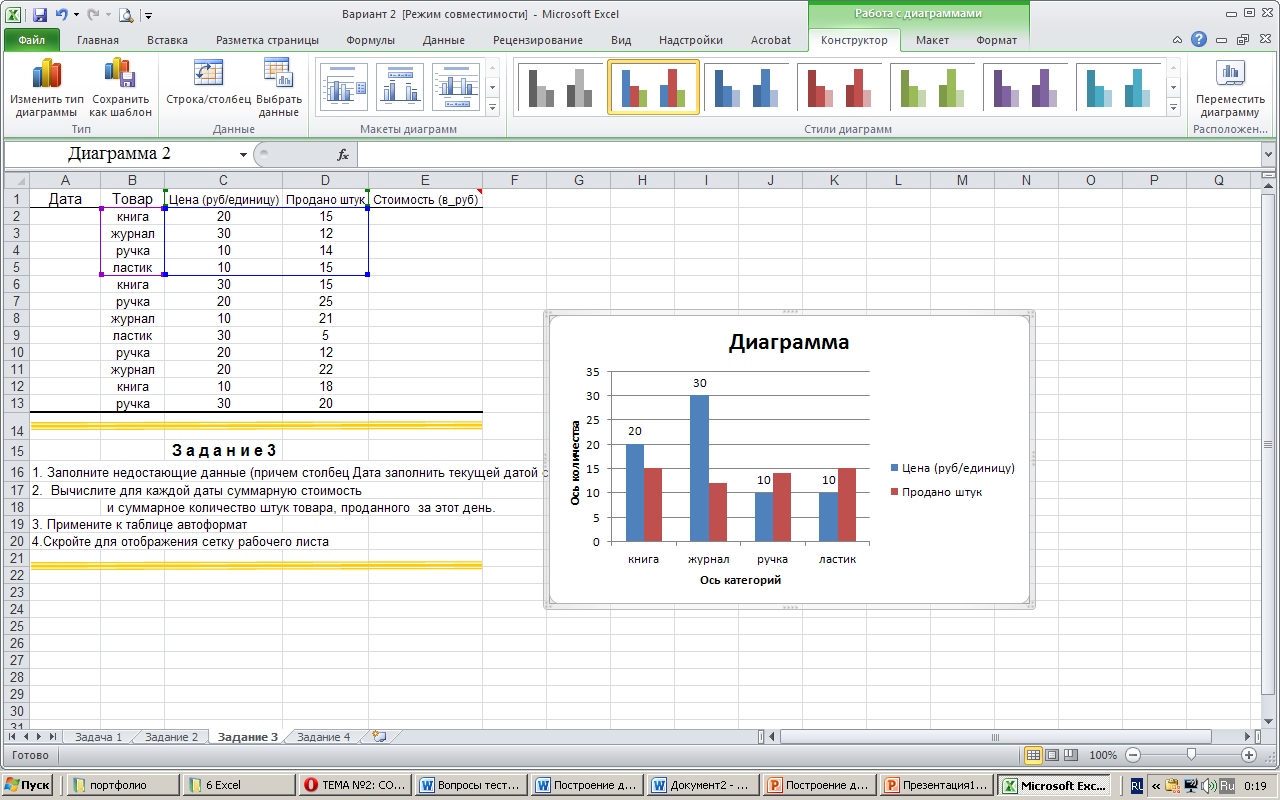

Вкладка Конструктор позволяет настроить общие свойства диаграммы и включает группы инструментов: Тип – изменение типа диаграммы; Данные – смена отображения положения строк и столбцов таблицы; Макеты диаграмм – изменение макета (вида представления в выбранном типе); Стили диаграмм – изменение видового представления (фон, оси и т.п.); Расположение – помещение диаграммы на листе с таблицей или на отдельном листе.

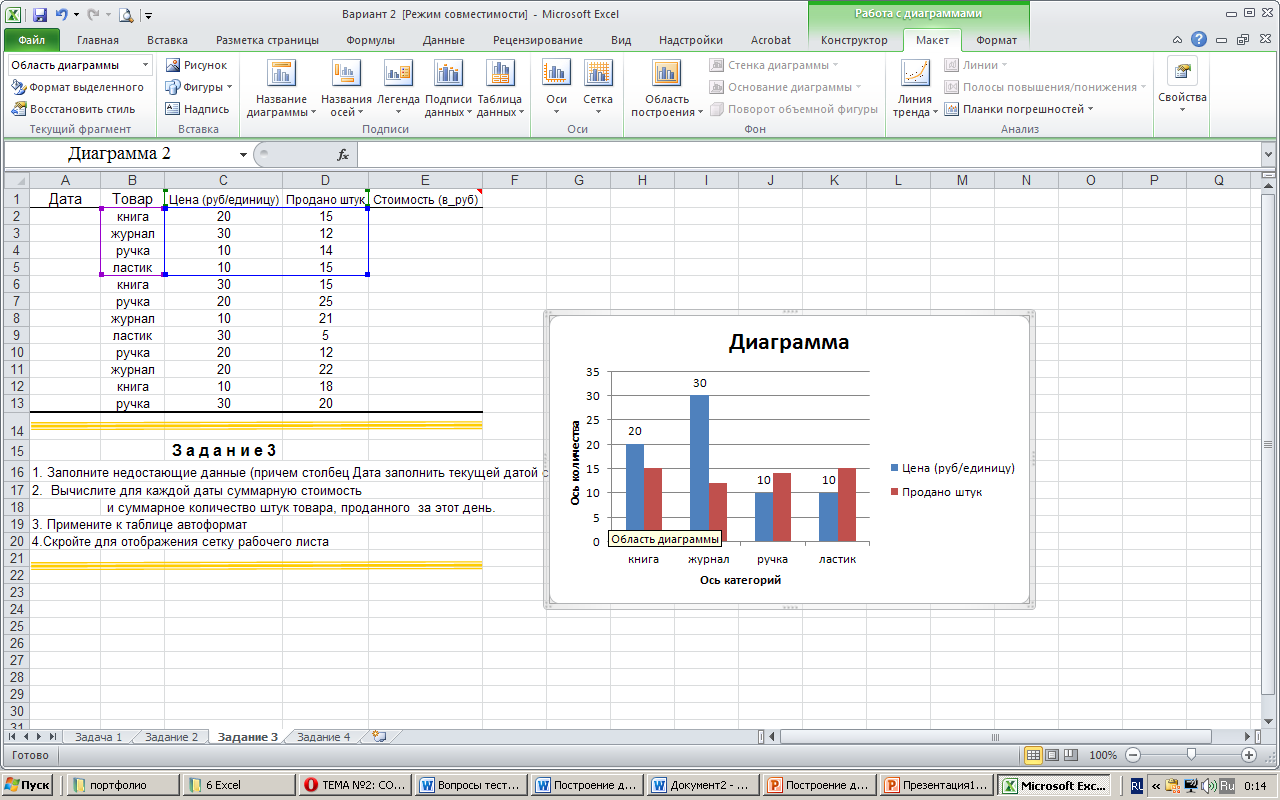

Вкладка Макет позволяет настраивать свойства отдельных элементов диаграммы и включает группы инструментов: Текущий фрагмент – выбор конкретного фрагмента диаграммы и затем его форматирование; Вставка – позволяет вставить в область диаграммы объект (рисунок, фигуру, текст); Подписи – подпись элементов диаграммы; Оси – изменение стиля отображения осей и сетки диаграммы;

Вкладка Формат предназначена для оформления отдельных элементов диаграммы и включает группы инструментов: Текущий фрагмент - выбор конкретного фрагмента диаграммы и затем его форматирование; Стиль фигур – оформление элементов диаграммы (ряды данных, фон, оси и т.д.); Стили WordArt – оформление надписей; Упорядочить – изменение взаимного расположения элементов диаграммы; Размер – изменение размера отдельных элементов диаграммы.

После создания диаграммы осуществляется её форматирование.

Для того чтобы подписать ряды в легенде необходимо кликнув левой кнопкой мыши на группе ряды, через вкладку конструктор в группе данные кликнуть на кнопку «выбрать данные» или через контекстное меню, вызываемое кликом правой кнопки, в появившемся диалоговом окне в группе «Элементы легенды (ряды)» выбрать номер ряда нажать кнопку «Изменить» и в появившемся диалоговом окне ввести ссылку на ячейку. Нажать кнопку «Ок»

• Для подписи данных используя кнопку «выбрать данные» в диалоговом окне в группе «Подписи горизонтальной оси (категории) нажать кнопку «Изменить» и в появившемся окне ввести ссылку на ячейки.

• Для того, чтобы подписать данные необходимо выделить область построения, на вкладке «Макет» в группе «Подписи» выбрать кнопку «подписи данных» и в развернувшемся меню выбрать вид подписи.

• В этой же группе находится опция добавления таблицы данных, а также опции названия таблицы и подписи осей.

• Через вкладки «Конструктор», «Формат» и «Макет» можно производить форматирование диаграммы, выбирая ту или иную опции.

• Форматирование шрифтов осуществляется через вкладку «Главная» или через контекстное меню, вызываемое правой кнопкой мыши.

Рассмотрим порядок построения графика функций.

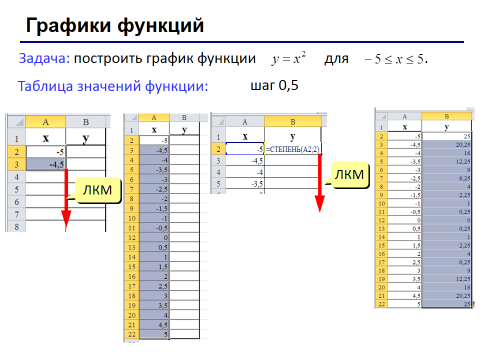

Для этого строим таблицу значений функции x от y с шагом 0,5.

Для этого записываем в ячейки А1 – x; B1 – y, в ячейки А2 – (-5), А3 – (-4,5) и через маркер заполнения заполняем значения x до 5. В ячейку B3 записываем формулу (=А2^2 или =СТЕПЕНЬ(A2;2)) и используя автозаполнение заполняем значения до нужной ячейки.

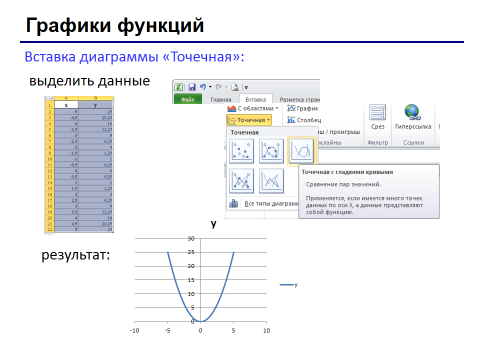

Следующий шаг – выделяем ячейки с данными, выбираем Вставка - тип диаграммы Точечная с гладкими кривыми и в результате получаем график функции .

Осталось только отформатировать диаграмму по своему вкусу. Чтобы быстро удалить линии сетки на диаграмме, выберите их и нажмите клавишу DELETE.
