Практическая работа № 18

Тема: Электронные таблицы: деловая графика в Microsoft Excel

1. ЦЕЛЬ РАБОТЫ: освоить способы графического представления числовых данных в MS Excel; узнать основные понятия, используемые при графическом представлении числовых данных (диаграмма, типы диаграмм, основные элементы диаграммы, график); научиться строить и форматировать два вида диаграмм (круговую и столбчатую) и график функции (на примере математической модели).

2. ЛИТЕРАТУРА:

2.1. Колмыкова, Е.А. Информатика: учеб. Пособие для студ. Сред. Проф. Образования/ Е.А.Колмыкова, И.А. Кумскова. - 7-е изд., стер. - М.: Издательский центр "Академия", 2010.

2.2. Цветкова, М.С. Информатика и ИКТ: учебник для НПО и СПО/ М.С.Цветкова, Л.С.Великович - М.:"Академия", 2012.

2.3. Шапорев, С. Д. Информатика. Теоретический курс и практические занятия [http://ibooks.ru] СПб. : БХВ-Петербург, 2010г

2.4 http//www.informatika.ru;

2.5 http//www.student.informatika.ru;

2.6 http://mirgeo.ucoz.ru/

3. Вопросы подготовки к работе

3.1. Что называется табличным процессором?

3.2 . Как по умолчанию называется документ MS Excel?

3.3. Как автоматически заполнить ячейки в MS Excel?

4. ОБОРУДОВАНИЕ: ПК

5. ЗАДАНИЕ. Прочитать теоритические сведения к практической работе. Выписать в тетрадь основные сведения по теме (диаграмма, типы диаграмм, основные элементы диаграммы, график).

Задание 1 в электронных таблицах построить на листе с данными линейчатую диаграмму с вертикальными столбцами (гистограмму), позволяющую отобразить рост количества серверов Интернета по годам.

Таблица.

Годы	1997	1998	1999	2000	2001	2002	2003	2004	2005	2006	2007
Количество серверов	16	30	43	72	110	147	172	233	318	395	433

У вас должно получиться:

Для того чтобы построить диаграмму необходимо:

1) Выделить область построения диаграммы в таблице (столбцы и строки с заголовками).

2) На вкладке Вставка, в группе Диаграммы выбрать Тип диаграммы - Гистограмма и кликнуть на выбранную.

3) В результате мы получим исходный макет диаграммы, который необходимо отформатировать.

Для форматирования диаграмм применяются вкладки: «Конструктор», «Макет» и «Формат» группы вкладок «Работа с диаграммами», которые появляются при выделенной диаграмме, некоторые инструменты форматирования можно вызывать через контекстное меню щёлкнув правой кнопкой мыши.

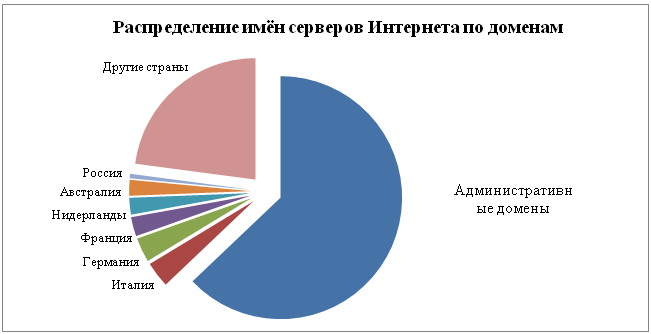

Задание 2 в электронных таблицах построить круговую диаграмму, позволяющую наглядно представить долю серверов Интернета, зарегистрированных в разных доменах

Домены	Административные домены	Италия	Германия	Франция	Нидерланды	Австралия	Россия	Другие страны
Количество серверов	253,0	13,8	13,1	10,3	9,0	8,5	2,4	92,1

У вас должно получиться так:

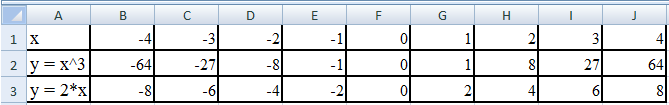

Задание 3 в электронных таблицах построить графики кубической функции y=x³ и линейной функции y=2*x. На промежутке от -4 до 4 с шагом 1.

У вас должно получиться так:

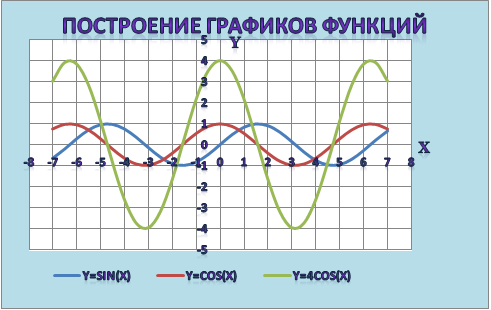

Задание 4. Построить в одной системе координат графики функций:

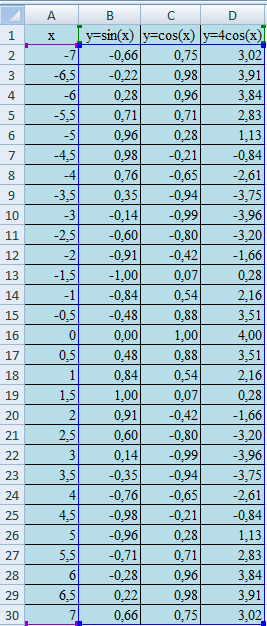

y = sin(x) ; y = cos(x) ; y = ncos(x), где n- номер компьютера. Промежуток взять от - 2π до 2π с шагом 0,5. (Можно взять значения переменной х от -7 до7)

Задание 5. Ответить на контрольные вопросы, сделать вывод

Самооценка: ____________, т.к.________________________
