1. Предмет и задачи прекладной геодезии ?

Прикладная геодезия имеет своим предметом изучение ме-

тодов топографо-геодезического обеспечения различных народ-

нохозяйственных и научных задач, возникающих в строитель-

ном производстве, горно-разведочном деле, исследовании при-

родных ресурсов, выверках сооружений. В более узком смысле

в прикладной геодезии изучают методы топографо-геодезиче-

ских изысканий и вынесения в натуру проектов сооружений и

называют ее инженерной, подчеркивая тем самым ее тесную

связь с инженерно-строительным процессом.

2. Назначение, классификация, методы создания, схемы построения съемочных сетей ?

Назначение :

Геодезические съемочные сети служат непосредственной основой топографических съемок всех масштабов. Они создаются всеми возможными геодезическими построениями; плотность их пунктов должна обеспечивать высокое качество съемки.

Классификация :

  • государственные геодезические сети (ГГС),

  • геодезические сети сгущения (ГСС),

  • геодезические съемочные сети.

  • фундаментальная астрономо-геодезическая сеть (ФАГС),

  • государственная фундаментальная гравиметрическая сеть (ГФГС),

  • доплеровкая геодезическая сеть (ДГС),

  • космическая геодезическая сеть (КГС),

  • спутниковая геодезическая сеть 1-го класса (СГС-1),

  • спутниковая дифференциальная геодезическая сеть (СДГС).

Методы создания :

Создание геодезических сетей любого класса и разряда осуществляется по заранее разработанным и утвержденным проектам. В проекте должна быть составлена схема сети (схема размещения пунктов сети и их связей), обоснованы типы центров и знаков, определены объемы измерений и их точность, выбраны приборы для измерения углов, расстояний, превышений и разработана методика измерений.

3. Инженерно-геодезические изыскания ?

Инженерно-геодезические изыскания позволяют получить информацию о рельефе и ситуации местности и служат основой не только для проектирования, но и для проведения других видов изысканий и обследований. В процессе инженерно­геодезических изысканий выполняют работы по созданию гео­дезического обоснования и топографической съемке в разных масштабах на участке строительства, производят трассирование линейных сооружений, геодезическую привязку геологических выработок, гидрологических створов, точек геофизической раз­ведки и многие другие работы.

4. Роль прикладной геодезии в развитии народного хозяйства страны ?

5. Назначение, классификация, методы создания, схемы построения высотных сетей ?

Методы создания :

1.геометрического

2. тригонометрического нивелирования

Классификация :

гос. нивелирную сеть (ГНС)

сети технического нивелирования (ТН)

Назначение :

Основное назначение высотных сетей — задание с высокой точностью высот (отметок) пунктов земной поверхности, относительно которых в дальнейшем производятся высотные измерения.

На всей территории страны вычисление высот производится в нормальной системе высот от нуля Кронштадтского футштока. Эта система называется Балтийской.

6. Сущность геодезических разбивочных работ ?

Геодезические разбивочные работы - являются одним из основных видов геодезических работ. Выполняются по рабочим чертежам проекта для закрепления на местности планового и высотного положения характерных точек сооружения.

При выполнении разбивочных работ углы, расстояния и превышения не измеряют (как при съемке) а откладывают на местности, в этом и заключается основная особенность разбивочных работ.

Практически разбивочные работы можно разделить на три этапа:

1) Вынос и закрепление главных и основных осей сооружения

2) Вынос и закрепление осей отдельных строительных элементов сооружения (детальная разбивка)

3) Разбивка осей для технологического оборудования

Для проведения разбивочных работ применяют следущие способы: полярных и прямоугольных координат, линейный, угловой и створной засечек, створно-линейный и т.д. Применение конкретного способа разбивки зависит от многих факторов, таких как: геометрия сооружения, расположение пунктов геодезической сети наличие измерительных средств.

Наиболее распространенный способ разбивки, при наличии на площадке строительных осей - способ прямоугольных координат. При этом способе координаты точек здания определяют от ближайших пунктов строительной сетки по вычесленным приращениям абсцисс и ординат. Главные и основные оси служат для последущей детальной разбивки. Детальную разбивку выполняют как правило створно-линейным способом, находя пересечения промежуточных осей с основными.

На выполненную работу по разбивке составляют специальный акт, к которому прилагается исполнительная схема разбивки.

7. Общие сведения о деформации ?

Здания и сооружения в процессе их возведения и эксплуатации подвергаются вертикальным и горизонтальным смещениям, приводящим строения к деформации. Она возникает по причинам, связанным с инженерно-геологическими и гидрогеологическими условиями и физико-механическими свойствами грунта, а также с ошибками при изысканиях, проектировании, строительно-монтаж-ных работах и эксплуатации зданий, сооружений.

Смещение в горизонтальном направлении называют сдвигом, вертикальные смещения, направленные вверх, - подъемом (выпучиванием), а вниз - осадкой. На практике, когда направление вертикального смещения неизвестно, употребляют слово "осадка" в обобщенном смысле, аналогично тому, как слово "превышение" понимают и в случае "понижение"

Равномерная осадка происходит в случаях, когда давление, вызываемое массой здания, и сжимаемость грунта во всех частях основания под фундаментом одинаковы. Равномерная осадка не снижает прочности и устойчивости здания или сооружения. Но если её величина значительно превышает расчетную, то это может вызвать изменение физико-механических свойств грунта и привести к нарушению взаимосвязи здания или сооружения с инженерными коммуникациями, а также к неравномерной осадке.

Неравномерная осадка возникает в результате различного давления частей здания или сооружения и неодинаковой сжимаемости грунта под фундаментом. Это приводит к неравномерным смещениям надфундаментных конструкций, то есть к их деформации. По действию такая осадка является более опасной для здания или сооружения и опасность тем больше, чем значительней разность осадок его частей и чувствительней к ним конструкции и технологические элементы.

8. Назначение, классификация, методы создания, схемы построения трилатерационных сетей ?

Назначение : Метод трилатерации применяют для построения инженерно-геодезических сетей 3 и 4 классов, а также сетей сгущения 1 и 2 разрядов различного назначения.

Классификация :

Методы создания :

9. Проектная отметка. Вычисление проектной отметки ?

Проектная отметка - отметка существующего рельефа (горизонтали рельефа).

Вычисление :

где - отметка точки, м; - отметка следующей точки, м; - проектный уклон; - расстояние между точками.

10. Инженерные сооружения ?

Всё построенное человеком в процессе его трудовой деятельности для обеспечения материальных и духовных потребностей общества и личности называется сооружениями.

Особое место среди разнообразных сооружений занимают здания — надземные сооружения, имеющие внутренний объем, предназначенный и приспособленный для всевозможной деятельности человека. Все прочие сооружения (надземные, подземные, надводные и подводные) называются инженерными.

Инженерные здания и сооружения могут классифицироваться по различным признакам. По функциональному назначению — на промышленные, гражданские, сельскохозяйственные, гидротехнические, транспортные и др.

К промышленным инженерным сооружениям относятся заводы, фабрики, предприятия топливно-энергетического комплекса. Гражданские (общественные) сооружения — это жилые дома, здания культурно-бытового назначения, административные здания. Сельскохозяйственные здания и сооружения — это элеваторы, животноводческие и птицеводческие комплексы, сооружения для ремонта и хранения техники и переработки сельскохозяйственной продукции. Гидротехнические сооружения — это плотины, каналы, трубопроводы, водозаборы, насосные станции, порты и т. д. К транспортным сооружениям относятся железные и автомобильные дороги, мосты, судоходные каналы, линии электропередач, аэропорты.

11. Поверхности относимости ?

Поверхность относимости – это простая поверхность фигуры Земли относительно которой начинаются определение видов и размеров Земли, в качестве поверхности относимости принимают поверхность эллипсоида вращения с малым полярным сжатием которой и называются земным эллипсоидом.

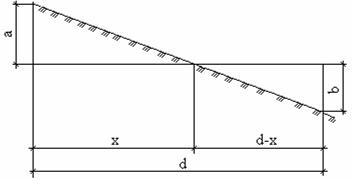

12. Вычисление расстояния до точки нулевых работ ?

Точками нулевых работ называют точки, в которых проектная и фактическая отметка равны, т. е. рабочая отметка равна нулю. Это место на профиле, где выемка переходит в насыпь или насыпь в выемку (точки пересечения проектной линии с поверхностью земли). На профиле такие точки отмечают ординатами синего цвета (на образце – штриховые линии). Горизонтальные расстояния до точек нулевых работ вычисляются из подобия треугольников (рис. 5) по формуле:

где a и b – рабочие отметки соответственно предыдущей и последующей соседних с нулевой точек профиля; d – расстояние между ними.

13. Инженерные коммуникации города ?

Инженерные коммуникации – это сеть линейных сооружений предназначенных для транспортировки газа, жидкости и передачи энергии.

14. Основные виды инженерно-геодезических работ ?

работы по созданию геодезического обоснования и топографической съемке в разных масштабах на участке строительства, производят трассирование линейных сооружений, геодезическую привязку геологических выработок, гидрологических створов, точек геофизической разведки, рекогносцировку местности.

15. Обработка материалов трассирования ?

Проверка полевых журналов. Уравнивание ходов. По мере продвижения вперед изыскательской партии материалы трассирования обрабатываются: проверяют полевые журналы, уравнивают нивелирные и теодолитные ходы, вычисляют высоты и координаты точек, составляют планы и профили пройденных участков и т. д. Эти материалы. Составление ведомости прямых и кривых и плана трассы. В ведомость прямых и кривых заносят все элементы трассы. Прямые вставки вычисляют как разности пикетажных значений начала кривой последующего угла поворота и конца кривой предыдущего угла. Расстояния между вершинами углов получают по разности пикетажных значений смежных вершин с прибавлением предыдущей кривой. План трассы составляют в масштабе 1:5000 или 1:10 000 по координатам углов поворота или по азимутам.

16. Общие сведения о подземных коммуникациях ?

Подземные коммуникации – это трубопроводы, кабельные линии и коллекторы. В современных городах подземные коммуникации прокладываются ниже поверхности земли. Там где прокладываются подземные коммуникации имеются и условные знаки. При прокладки коммуникаций определяют размеры и конфигурации территории города, плотностью и этажностью застройки, уровнем развития коммунального хозяйства.

17. Предмет и задачи высшей геодезии ?

Предметом высшей геодезии является поверхность Земли.

Задачи высшей геодезии:

  • Научные

  • Научно-технические

18. Разбивочный чертеж ?

Результаты геодезической подготовки проекта отображают на разбивочных чертежах. Разбивочный чертеж является основным документом, по которому в натуре выполняются разбивочные работы, его составляют в масштабах 1:500 ... 1:2000, а иногда и крупнее в зависимости от сложности сооружения. На разбивочном чертеже показывают: контуры выносимых зданий и сооружений, их размеры и расположение осей, пункты разбивочной основы, разбивочные элементы.

19. Элементы подземных инженерных коммуникаций подлежащие съемке ?

В состав элементов подлежащих съемке подземных инженерных коммуникаций входят все линейные сооружения такие как: трубопроводы, кабельные сети и коллекторы. Съемка подземных инженерных коммуникаций ведется для составления исполнительных чертежей, выполняются в процессе их строительства до засыпки траншей. К элементам подземных инженерных коммуникаций подлежащих съемке относят элементы самих инженерных коммуникаций т.е. их габариты, диаметр, углы наклона и поворота, указывают точки соединения на участках прокладки по оси подземной сети, ответвления по каждому отдельному виду подземных инженерных коммуникаций.

20. Роль высшей геодезии в развитии народного хозяйства страны ?

21. Разбивочные элементы ?

Разбивочными элементами служат расстояния, углы и превышения, выбор и расчет которых зависят от принятого способа разбивки, по которым проект выносят в натуру от пунктов разбивочной геодезической основы или опорных капитальных строений.

22. Общие сведения о тоннелях ?

Тоннели – это сложный для осуществления и дорогой вид искусственных сооружений, применяемый при строительстве железных и автомобильных дорог. Виды тоннелей: гидротехнические, коммунальные, промышленные, горно-разведочные и специального назначения.

23. Геоид и квазигеоид. Расхождение между геоидом и квазигеоидом ?

Геоид - образованная основной уровенной поверхностью замкнутая фигура принимаемая за обобщенную поверхность Земли.

Квазигеоид - поверхность близкую к поверхности геоида, определяемая только по результатам измерений на земной поверхности без привлечения данных по распределению масс.

Расхождение между геоидом и квазигеоидом, как правило, не превосходит 5 см, для

горных районов 2 м.

24. Трассирование линейных сооружений ?

Трассирование – это комплекс инженерно-геодезических работ по проложению трассы, отвечающей всем требованиям технических условий и требующий наименьших затрат на ее возведение и эксплуатацию.

25. Схемы построения инженерно-геодезических сетей ?

26. Референц – эллипсоид ?

Референц – эллипсоид – это математическая форма Земли больше соответствующая поверхности эллипсоида, получающегося от вращения эллипса вокруг его малой оси.

Референц-эллипсоид — приближение формы поверхности Земли (а точнее, геоида) эллипсоидом вращения, используемое для нужд геодезии на некотором участке земной поверхности (территории отдельной страны или нескольких стран).

27. Исходный (условный) горизонт сооружения ?

Исходным горизонтом называют условную плоскость, проходящую по поверхности несущих конструкций подземной части зданий (фундаментов) или перекрытия нулевого цикла.

28. Состав геодезических работ при строительстве подземных коммуникаций ?

  • Создание съемочного обоснования

  • Перенесение в натуру и закрепление соответствующими знаками осей трасс и отдельных сооружений на них.

  • Контроль при отрытие траншей, при укладки труб, контроль за устройствами колодцев.

  • Исполнительная съемка трасс, вводов, колодцев и авариных выпусков.

29. Общий земной эллипсоид ?

Общий земной эллипсоид – это Эллипсоид, имеющий наибольшую близость к фигуре Земли в целом.

30. Строительная сетка ?

Строительной геодезической сеткой называют разбивочную сеть, построенную из квадратов или прямоугольников, вершины которых закреплены постоянными знаками, а стороны параллельны осям строительной системы координат (основным осям сооружений).

31. Связь прикладной геодезии со смежными дисциплинами специальности ?

32. Астрономические координаты ?

Астрономические координаты определяют положение точки на поверхности геоида.

Астрономические координаты точки определяются из непосредственных наблюдений небесных тел, выполненных на этой точке совершенно и независимо от других точек.

Астрономической широтой точки называется угол, отсчитываемый от плоскости экватора в плоскости астрономического меридиана до отвесной линии в этой точке, или дуга астрономического меридиана от экватора до точки.

Астрономической долготой точки называется двугранный угол, отсчитываемый от плоскости гринвичского астрономического меридиана до плоскости астрономического меридиана данной точки, или дуга экватора между этими меридианами.

Астрономическим азимутом направления называется двугранный угол, отсчитываемый от северной части плоскости астрономического меридиана данной точки по часовой стрелке до отвесной плоскости содержащей данное направление.

33. Разбивочная сеть ?

Разбивочная сеть - сеть геодезических пунктов, служащая геометрической основой перенесения на местность проекта строительства надшахтных зданий и сооружений. Строится в виде взаимно перпендикулярных базовых линий, образующих сетку прямоугольников со сторонами от 80 до 350 м, ориентированных параллельно осям шахтных стволов.

34. Инженерно-геодезические сети на территории городов и промышленных объектов ?

35. Геодезические координаты ?

Геодезические координаты определяют положение точки на поверхности эллипсоида. За основные координатные линии принимаются геодезические меридианы и параллели.

Геодезической широтой В называется угол, образованный нормалью к поверхности эллипсоида в данной точке и плоскостью экватора референц-эллипсоида. Широта отсчитывается от экватора к северу и югу до полюсов от 0о до 90о и называется соответственно северной широтой и южной широтой. Северная широта имеет знак «+», южная- знак «-».

Геодезической долготой L называется двугранный угол, образованный плоскостью меридиана данной точки и плоскостью начального (нулевого) меридиана. В России за начальный меридиан принят Гринвичский меридиан, проходящий через центр главного зала Гринвичской обсерватории.

Долгота отсчитывается от Гринвичского меридиана к востоку и западу от 0 до 180о и называется соответственно восточной долготой и западной долготой.

Геодезическим азимутом называется угол, образованный северным направлением геодезического меридиана, проходящего через данную точку, и любым направлением, исходящим из этой точки. Отсчитывается по ходу часовой стрелки от северного направления геодезического меридиана до данного направления. Может принимать величину от 0 до 360о.

36. Использование государственной геодезической основы и топографических карт в инженерно-геодезических работах ?

37. Локальные инженерно-геодезические сети ?

38. Прямоугольные координаты ?

В геодезической практике положение точек часто определяют плоскими прямоугольными координатами. В этой системе плоскость координат совпадает с плоскостью горизонта в данной точке О, являющейся началом этих координат; ось х всегда направлена на север, а ось у – на восток. Северное направление оси абсцисс считается положительным (+), южное – отрицательным (-); направление оси ординат считается положительным на восток и отрицательным на запад. Оси координат делят плоскость чертежа на четыре части, которые называются координатными четвертями.

39. Монтажный горизонт ?

Это отметка установки низа стеновых панелей. За монтажный горизонт принимают уровень, превышающий наименьшую отметку верха панелей предыдущего этажа не более чем на 10 мм. При этом общая толщина горизонтального шва не должна превышать 30 мм.

40. Крупномасштабные инженерно-топографические съемки ?

Топографическая крупномасштабная съёмка производится для инженерно-геодезических изысканий при строительстве и должна обеспечивать получение топографо-геодезических материалов и данных о ситуации и рельефе местности (в том числе дна водотоков водоемов и акваторий) существующих зданиях и сооружениях (наземных подземных и надземных) и других элементах планировки (в цифровой графической фотографической и иных формах) необходимых для комплексной оценки природных и техногенных условий территории (акватории) строительства и обоснования проектирования строительства эксплуатации и ликвидации объектов а также создания и ведения государственных кадастров обеспечения управления территорией проведения операций с недвижимостью.

41. Связь астрономических и геодезических координат ?

Связь астрономических координат с геодезическими осуществляется через составляющие отклонения отвеса в данной точке:

bм = fм - xм

Lм = lм - hмsecfм

Aм = aмк + (Lм - lм)sinfм

42. Объект изучения инженерно-геодезических изысканий ?

Объектом изучения инженерно геодезических работ являются рельеф и ситуация в пределах участка строительства, на выбираемой площадке или трассе.

43. Методы расчета точности сетей и количество ступеней их развития ?

44. Состав геодезических работ для строительства ?

В состав геодезических работ для строительства входят:

- Построение и развитие плановых и высотных съемочных сетей

-Топографическая съемка и ее обновление в масштабах 1:100 - 1:5000

-Съемка подземных и надземных сооружений (инженерных коммуникаций) в масштабе 1:100 - 1:5000

-Камеральное и полевое трассирование линейных сооружений

-Геодезические работы, связанные с выносом в натуру и привязкой зданий и сооружений

-Составление, обновление, размножение в графическом виде планов топографической съемки

-Геодезические стационарные наблюдения за деформациями оснований зданий и сооружений, земной поверхности и толщи горных пород, в том числе проведение мониторинга за опасными природными и техногенными процессами.

45. Изыскания площадных сооружений ?

Состав инженерных изысканий зависит от размера сооружения. На небольших площадках выполняют инженерно-геодезические, инженерно-геологические, гидрометеорологические изыскания. Для больших площадных сооружений кроме перечисленных выполняют изыскания по инженерным сетям, транспорту, строительным материалам, почвенно-геоботаническим, санитарно-гигиеническим (для земельно-хозяйственного устройства, озеленения территории), т. е. Выполняют все инженерные изыскания.

46. Сети, предназначенные для наблюдений за деформациями и смещениями сооружений ?

В Руководстве приняты следующие наименования геодезических знаков, образующих измерительную сеть при наблюдении за деформациями оснований и фундаментов различного типа сооружений:

  • репер - знак, высотное положение которого является практически неизменным на все время наблюдений за деформациями оснований и фундаментов зданий и сооружений;

  • марка - знак, жестко укрепленный на конструкции здания (на фундаменте, колонне, стене), меняющий свое положение вследствие осадки, подъема, крена или сдвига фундамента;

  • опорный знак - знак, практически неподвижный в горизонтальной плоскости. Относительно опорного знака определяются сдвиги и крены зданий и сооружений;

  • ориентирный знак - знак, который служит для обеспечения исходного ориентирного направления при измерении сдвигов или кренов сооружений.

За смещением сооружения:

  • триангуляционная сеть;

  • трилатерационная сеть;

  • комбинированная сеть;

  • угловых и линейных засечек;

  • ходов полигонометрии;

  • сетей из вытянутых треугольников с измеренными сторонами и высотами.

47. Уклонения отвесных линий. Их определение. Значение уклонений отвесных линий ?

Уклонение отвесной линии (отклонение отвеса) – угол u образованный при несовпадении отвесной линии проведенной в точке на земной поверхности перпендикулярно геоиду с проведенной в этой же точке перпендикулярно к эллипсоиду нормалью.

Составляющие уклонений отвесных линий в меридиане x и первом вертикале h определяют путем сравнения астрономической широты f и долготы l точки земной поверхности с её геодезической широтой В и долготой L, причём они выражаются формулами:

x = f – В,

h = (l – L) cosf

Составляющая уклонений отвесных линий в первом вертикале может быть определена также путём сравнения астрономического азимута a и некоторого направления с его геодезическим азимутом А по формуле

h = (a – A) ctg f)

Практическое значение уклонений отвесных линий заключается в том, что они позволяют осуществлять переход от астрономических координат точек земной поверхности к геодезическим:

B = φ + ∆φ;

L = λ + ∆λ.

где B - геодезическая широта точки;

φ - астрономическая широта этой же точки;

L – геодезическая долгота точки;

λ – астрономическая долгота этой же точки.
