Завершение установления соединения.

Сообщение ALERTсигнализирует регистру о том, что абонент В идентифицирован и произошел окончательный выбор маршрута. Регистр подготавливается к подключению речи и данных. Сюда входят следующие действия:

• Окончательный запуск анализаторов тарификации в СНS.

• Проключение потоков через GSS.

• Контроль за сообщением передается блоку CLCOF.

• Регистр отключается.

После ответа абонента В вызывающему абоненту посылается сообщение CONNECT (подключение). Выдается акустический сигнал, активизируется канал в коммутационном поле и начинается тарификация.

Вызываемому терминалу ISDN посылается сообщение о подтверждении (CONNECT АСК) и подключается выбранный В – канал. После этого абоненты могут общаться между собой. В продолжении разговора за сообщением наблюдает блок CLCOF.

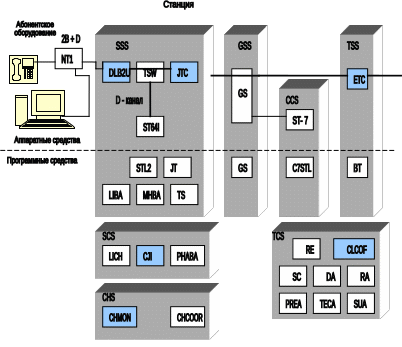

Рис. 66. Завершение установления соединения.

Разъединение сообщения.

По окончании разговора абонентом А на станцию высылается сообщение отбой (DISCONNECT), после чего сообщение разъединяется. Сообщение передается внутренними сигналами станции через СJI к CLCOOF, который приказывает всему оборудованию и функциям отключится.

11. Программное обеспечение интеллектуальной сети

Жизненный цикл любой услуги включает несколько этапов:

Появление идеи (заказа)

1. Определение задач, решаемых услугой, параметров услуги, создание и тестирование исходного кода услуги и модели данных.

2. Отладка программной логики услуги (ЛУ).

3. Внедрение услуги.

4. Подписка абонентов на услугу.

5. Использование (эксплуатация услуги).

Рис. 67. Жизненный цикл услуги.

Создание услуги включает в себя построение глобальной логики обслуживания (GSL) посредством соединения определенных заранее программных функциональных блоков.

Процесс создания услуги состоит из двух этапов:

1. на первом этапе элементарные блоки необходимо соединить в цепь, образовав программный блок, реализующий какую-то функцию услуги.

2. на втором этапе следует объединение полученных блоков в услугу.

Рис. 68. Создание услуг ИС.

PSTN – телефонная сеть общего пользования, ТфОП

ISDN – цифровая сеть с интеграцией служб.

SSP - узел коммутации услуг.

SCP – узел управления услугами.

SMP – узел менеджмента услуг.

Программное обеспечение ис.

Все программное обеспечение можно разделить на слои.

Самый нижний уровень – операционная система UNIX, он предназначен для управления системными ресурсами (такими как процессор, жесткие диски и т.д.).

OMNI- платформа осуществляет функции связи с SSP.

На втором уровне Функциональные библиотеки, базы данных, базовые функции ИС.

Самый верхний уровень содержит приложения по общему управлению SCP, контролю обработки вызовов и обработке перегрузок.

Рис. 69. Программные слои SCP.
