5. Розрахунок висоти ростверку

Для металевих колон розміри перетину підколонника в плані приймаються конструктивно: ;

де - розміри поперечного перетину колони.

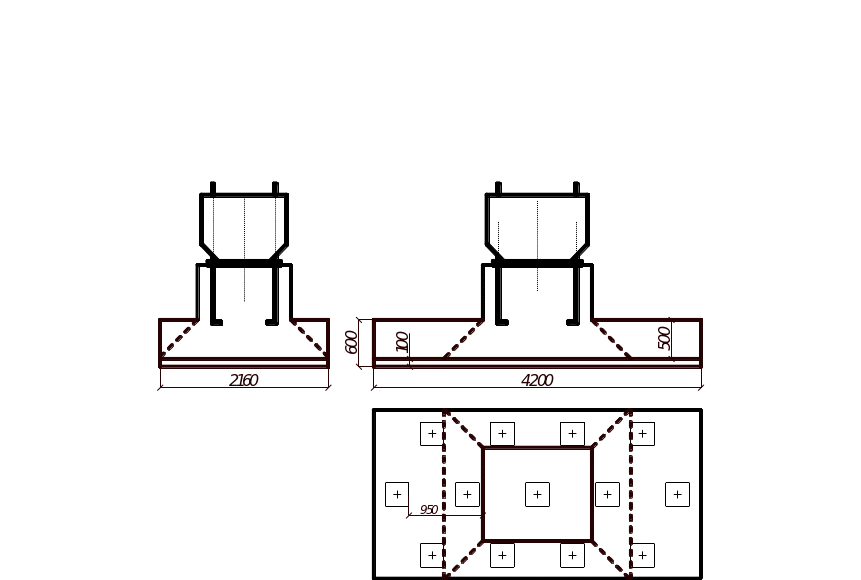

Р озміри ростверку підбираємо в залежності від висоти сходинок і відповідних розмірів вильотів. Висота першої сходинки повинна бути не менше 600 мм.

h_ст = 300 мм → b(l)_вил = 600÷750 мм; h_ст = 450 мм → b(l)_вил = 900÷1100 мм; h_ст = 600 мм → b(l)_вил = 1200÷1500 мм

6. Розрахунок на продавлювання ростверку

Продавлювання ростверку визначається за формулою:

n₁ – кіл-ть паль, що знах. за пірамідою продавлювання (палі, що подавлюють ростверк)

n – загальна кількість паль; b_c, l_c – розміри підколінника

C ₁, C₂ – відстані від граней підколонника до граней паль що знах.за призмою продав-ня.

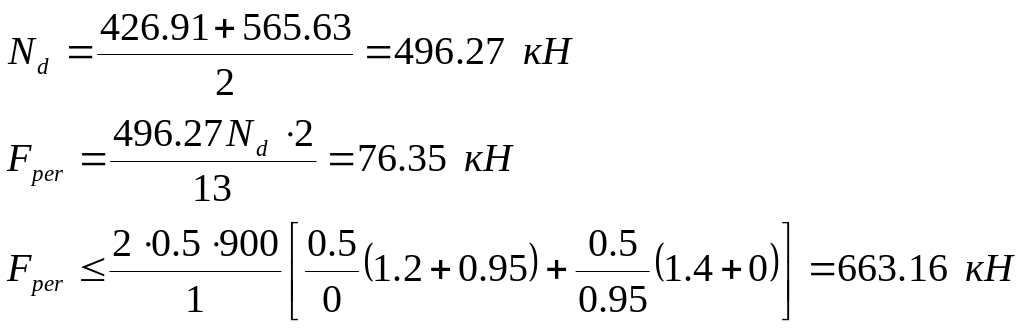

76,35 ≤ 663,16 кН – умова виконується, продавлювання не відбувається.

19.Визначення несучої здатності паль

за даними статичних випробувань.

Метод испытания свай статической нагрузкой. Несмотря на сложность, длительность и значительную стоимость этот метод позволяет наиболее точно установить предельное сопротивление сваи с учетом всех геологических и гидрогеологических условий строительной площадки

Метод используется либо с целью установления предельного сопротивления сваи, необходимого для последующего расчета фундамента, либо с целью проверки на месте несущей способности сваи, определенной каким-либо другим методом, например, практическим.

Проверке подвергаются в среднем до 1% от общего числа погруженных свай, но не менее 2-х.

Схема испытания выглядит следующим образом:

Рис.11.13. Испытание свай вертикальной статической нагрузкой:

1 – испытываемая свая; 2 – анкерные сваи; 3 – реперная система; 4 – прогибомеры (для замера осадки сваи от нагрузки); 5 – домкрат; 6 – упорная балка

Нагрузка прикладывается ступенями, равными 1/10…1/15 от ожидаемого предельного сопр.я сваи. Каждая ступень выдерживается до условной стабилизации осадки сваи. Осадка считается условно стабилизировавшейся, если ее приращение не превышает 0,1мм за 1 час наблюдения для песчаных грунтов и за 2 часа для глинистых.

По данным испытаний строятся два графика:

Практика показала, что графики испытаний свай делятся на два типа (рис. 1.13б):

• с характерным резким переломом, после которого осадка непрерывно возрастает без увеличения нагрузки, данная нагрузка в этом случае и принимается за предельную;

• с плавным очертанием без резкого перелома, что затрудняет определение предельной нагрузки. В этом случае за предельную принимается та нагрузка, под воздействием которой испытываемая свая получила осадку S:

,

где ζ – переходной коэф., комплексно учитывает ряд факторов: несоответствие между осадкой одиночной сваи и сваи в кусте;

кратковременность испытания (главный фактор) по сравнению с ;длительностью эксплуатации здания и т.п., принимается равным ζ=0,2;

S_u,mt – предельное значение средней осадки фундамента проектируемого здания (по СНиП 2.02.01-83^*).

В итоге расчетная нагрузка на сваю по результатам статических испытаний:

где γ_с – коэффициент условий работы;

γ_g – коэффициент надежности по нагрузке;

F_u – частное значение, т.е. нормативное значение.
