Декомпозиция элементов структуры технологической модели

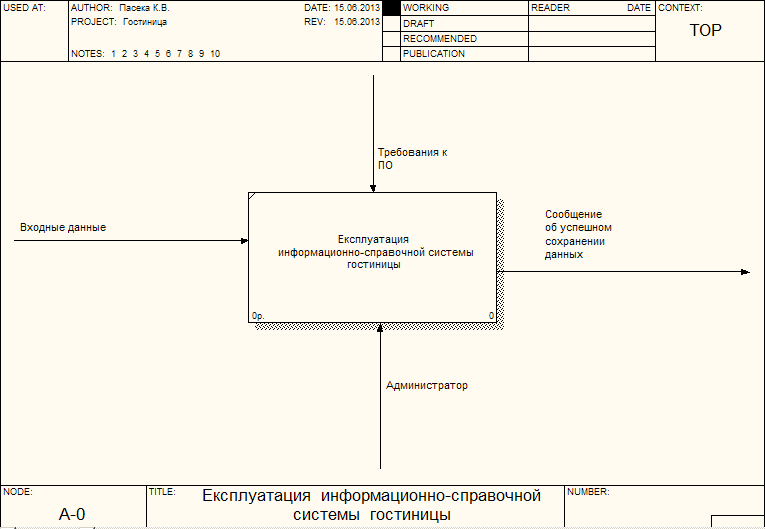

На рис. 2.10 – представлен основной элемент структуры, определены входы, выходы, управление механизмами работы гостиницы .
Рисунок 2.10- Базовый элемент структуры

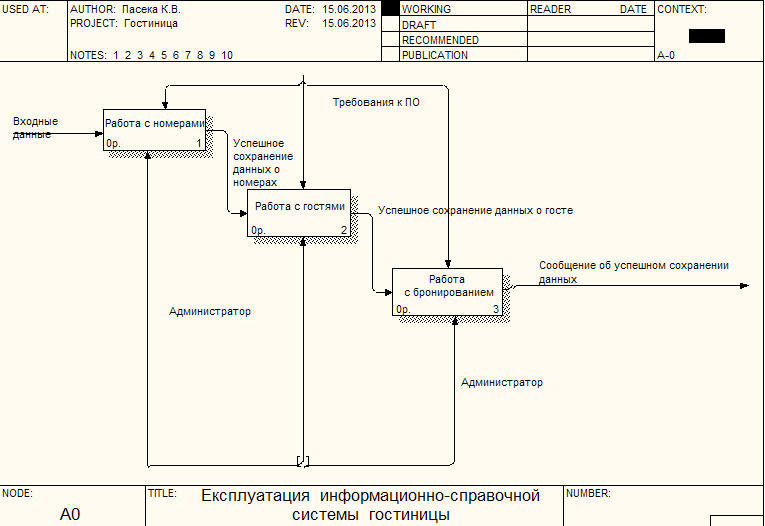

На рис.2.11 - произведена декомпозиция, базового процесса структуры, который состоит из элементов: «Rabota s nomerami», «Rabota s gostiami», «Rabota s bronirovaniem».
PhpMyAdmin
Рисунок 2.11- Декомпозиция базового процесса структуры в нотации IDEF0

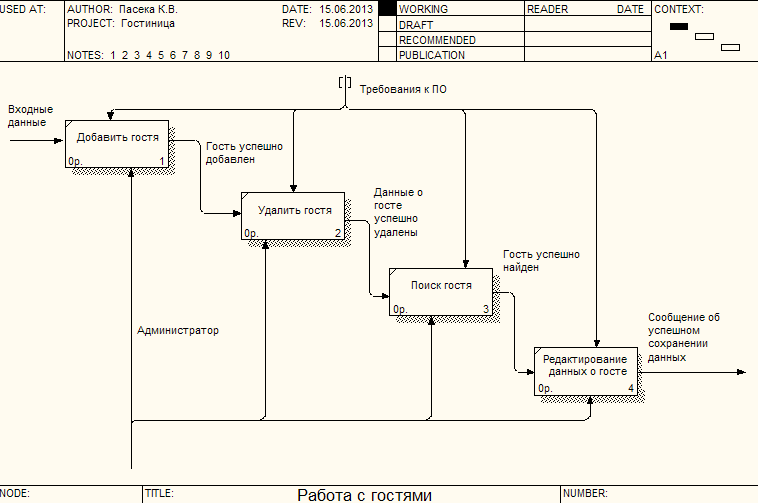

На рис.2.12 - произведена декомпозиция, базового процесса структуры, который состоит из элементов: «Udalenie gostia», «Dobavlenie gostia», «Poisk gostia», « Redaktirovanie dannih o goste».
PhpMyAdmin
Рисунок 2.12- Декомпозиция базового процесса структуры в нотации IDEF0 «Rabota s gostiami».

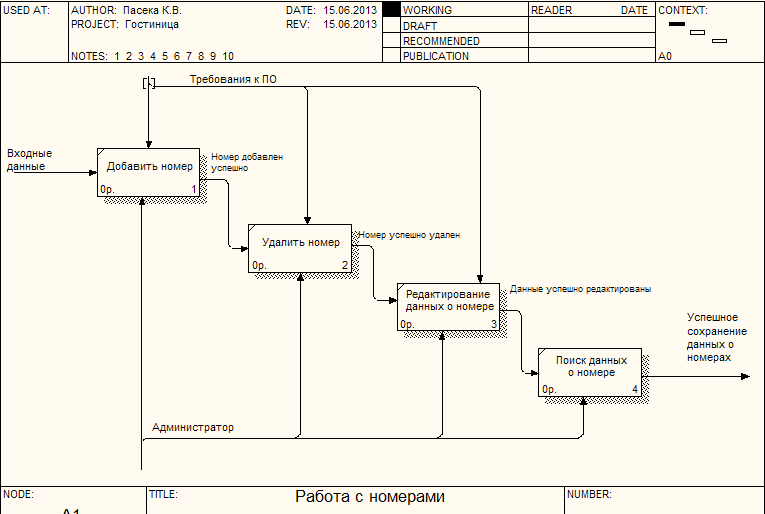

На рис.2.13 - произведена декомпозиция, базового процесса структуры, который состоит из элементов: «Dobavit nomer», «Udalit nomer», «Poisk dannih o nomere», « Redaktirovanie dannih o nomere».
PhpMyAdmin
Рисунок 2.13- Декомпозиция базового процесса структуры в нотации IDEF0 «Rabota s nomer ami».

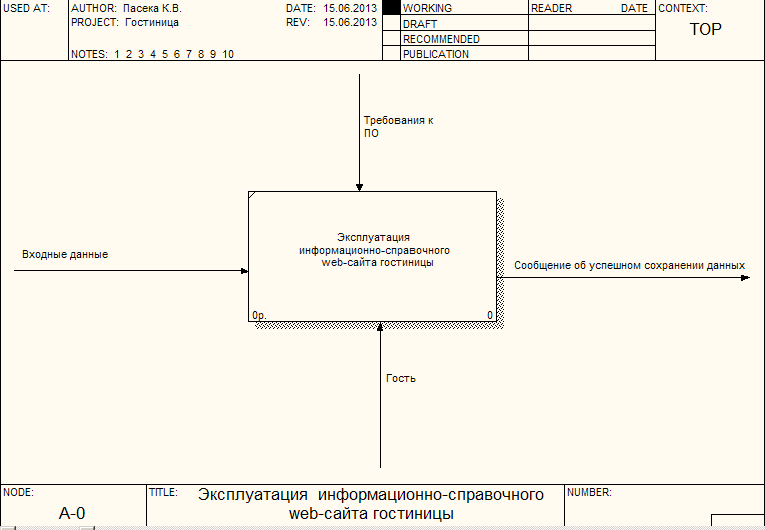

На рис. 2.14 – представлен основной элемент структуры, определены входы, выходы, управление механизмами работы гостиницы .
Рисунок 2.14- Базовый элемент структуры

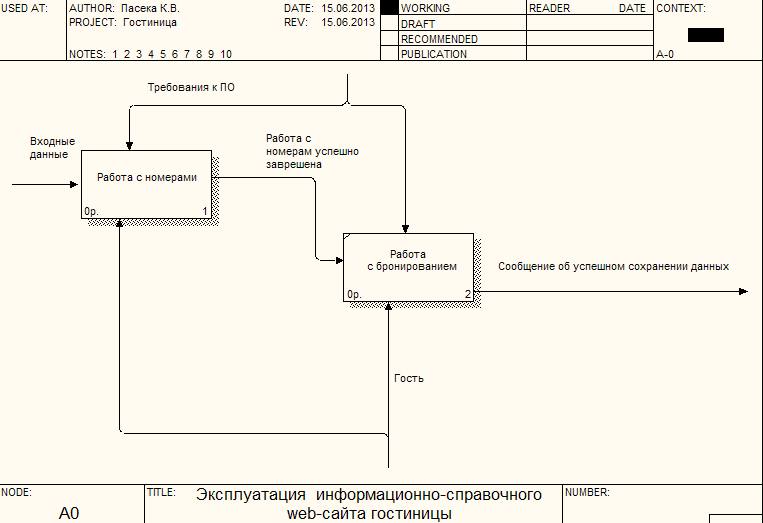

На рис.2.15 - произведена декомпозиция, базового процесса структуры, который состоит из элементов: «Rabota s nomerami», «Rabota s gostiami», «Rabota s bronirovaniem».
PhpMyAdmin
Рисунок 2.15- Декомпозиция базового процесса структуры в нотации IDEF0

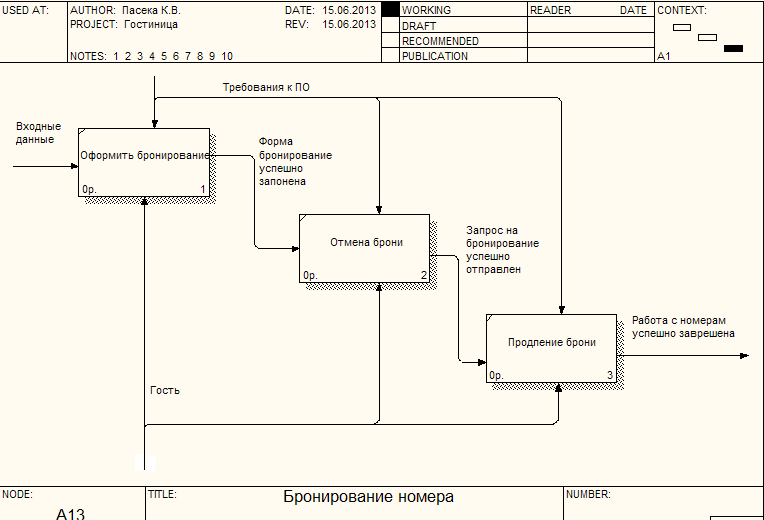

На рис.2.16 - произведена декомпозиция, базового процесса структуры, который состоит из элементов: «Oformit bronirovanie», «Sniatie broni», «Prodlenie broni».
PhpMyAdmin
Рисунок 2.16- Декомпозиция базового процесса структуры в нотации IDEF0 «Rabota s bronirovaniem».
Разработка диаграмм деятельности
Диаграмма деятельности – диаграмма, на которой показано разложение некоторой деятельности на её составные части. Под деятельностью понимается спецификация исполняемого поведения в виде координированного последовательного и параллельного выполнения подчинённых элементов – вложенных видов деятельности и отдельных действий, соединённых между собой потоками, которые идут от выходов одного узла ко входам другого.
Диаграммы деятельности используются при моделировании бизнес-процессов, технологических процессов, последовательных и параллельных вычислений.
На основе описания функциональной модели информационно – справочной системы гостиницы «Нью-Йорк», а так же описания основных прецедентов можно построить UML-диаграмму вариантов использования информационно – справочной системы гостиницы «Нью-Йорк».
На Рис. 2.18 приведена UML-диаграмма прецедента «Авторизация»
Рисунок 2.18 – UML-диаграмма прецедента «Авторизация»
На Рис. 2.19 приведена UML-диаграмма прецедента «Бронирование номера»
Рисунок 2.19 – UML-диаграмма прецедента «Бронирование номера»

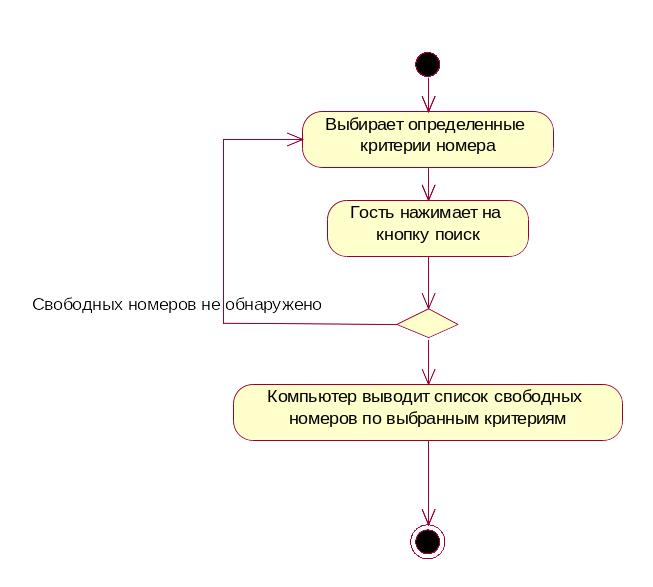

На рис. 2.20 изображена диаграмма деятельности информационно-справочной системы гостиницы «Получить список свободных номеров».
Рисунок 2.20 – UML-диаграмма прецедента «Получить список свободных номеров»

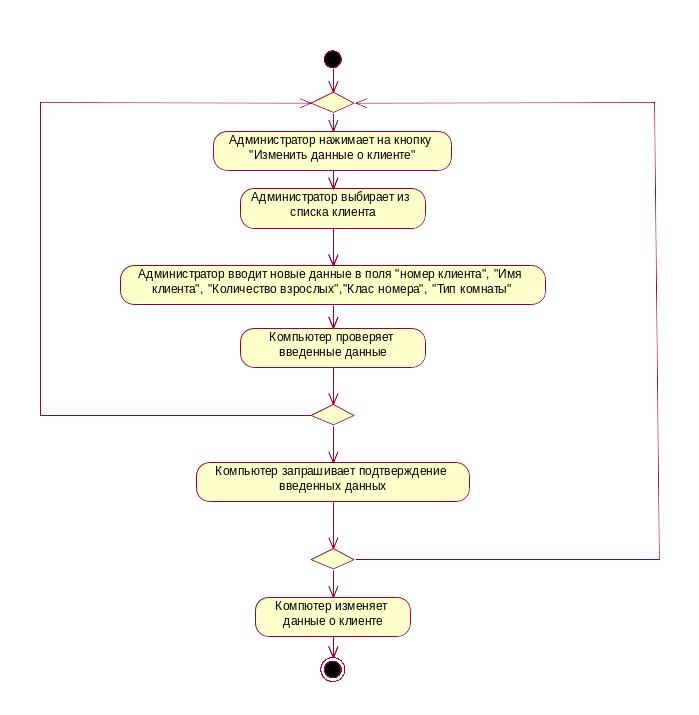

На рис. 2.21 изображена диаграмма деятельности информационно-справочной системы гостиницы «Изменить данные о клиенте».
Рисунок 2.22 – UML-диаграмма прецедента «Изменить данные о клиенте»
На рис. 2.24 изображена диаграмма деятельности информационно-справочной системы гостиницы «Регистрация номера на клиента».
Рисунок 2.24 – UML-диаграмма прецедента «Регистрация номера на клиента»
На основании собранных требований, построенных UML – диаграммах прецедента и вариантов использования. Была составлена карта сайта информационно – справочной системы гостиницы «Нью-Йорк» с использованием графического Web – интерфейса.

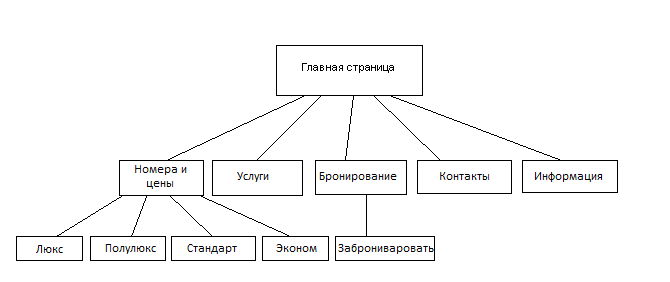

На Рис.2.25 изображена карта сайта информационно – справочной системы гостиницы «Нью-Йорк».
Рисунок 2.25 - Карта сайта информационно – справочной системы гостиницы «Нью-Йорк».
