Расчёт расходов воды

Пример расчёта участка ( 2 участок):

1. На втором участке 2 прибора.

2. Прибор с наибольшим водопотреблением - мойка.

3. Расход воды прибором 0,09 л/с

4. Число потребителей равно:

U = 1,4*(4*6,8+3,4*4,6)/10 = 6 чел.

5. Норма расхода воды в час наибольшего водопотребления - 5,6 л/ч.

6. Находим вероятность действия прибора:

Pс = 5,6*6/0,09/3600/2 = 0,0519.

7. Находим P*N = 0,0519*2 = 0,1037

8. Находим значение а методом интерполяции:

a = (0,1037-0,1)*(0,349-0,343)/(0,105-0,1)+0,343 = 0,347.

9. Находим расчётный расход воды:

qc = 5*0,09*0,347 = 0,1563 л/с.

1.10 Гидравлический расчет трубопроводов.

Гидравлический расчет системы сводится к определению диаметров трубопроводов отдельных участков по расчетному расходу воды и скорости движения воды в трубопроводах по приложению 4, определению требуемого напора Нтр в системе характеризующего потери напора по пути движения воды от ввода до диктующей водоразборной точки, и сравнению его с гарантируемым напором Hгаp.

При назначении диаметров трубопроводов рекомендуется пользоваться следующими указаниями:

- скорость движения воды в магистралях и стояках не должна превышать 1,5-2 м/сек;

- в подводах к приборам -2,5 м/сек;

- наиболее экономичными скоростями являются 0,9-1,2 м/сек.

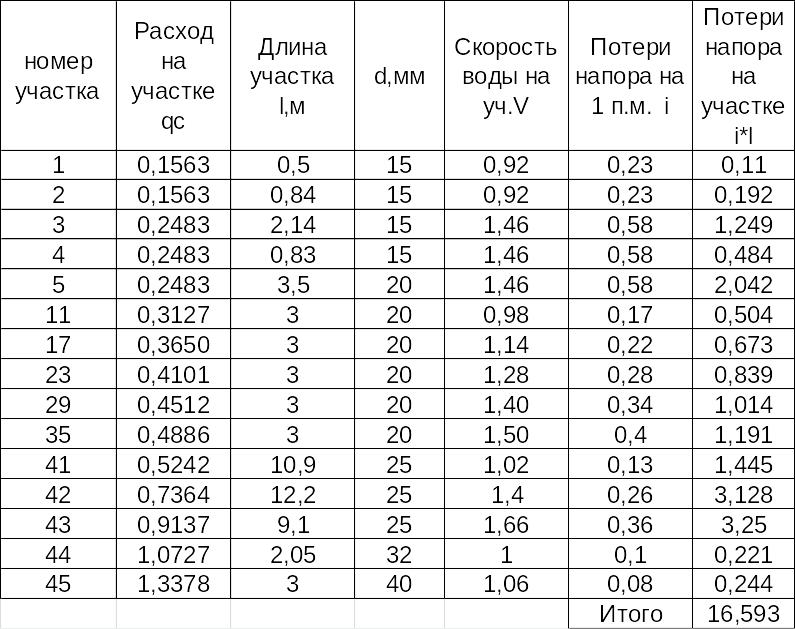

Результаты гидравлического расчёта трубопроводов занесены в таблицу 7

Таблица 7

Гидравлический расчёт водопровода

Пример расчёта участка ( 2 участок ):

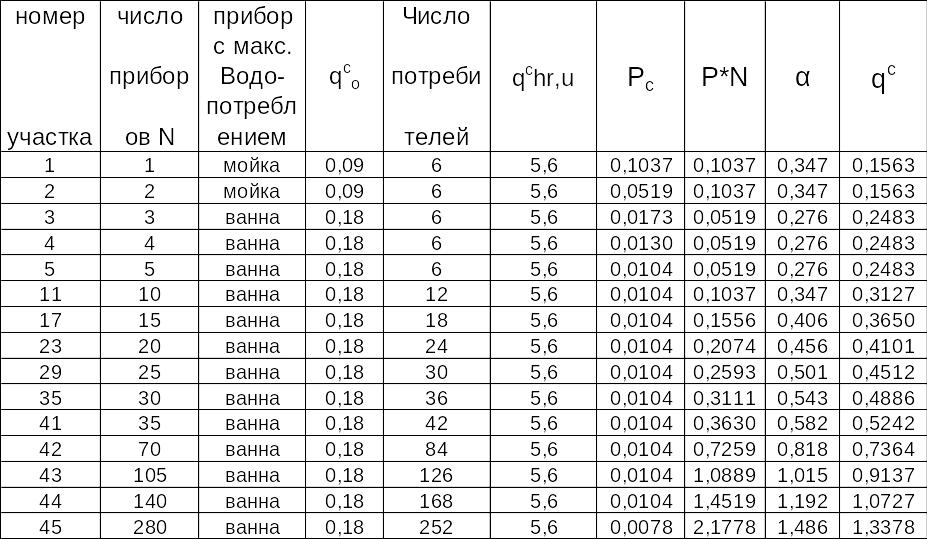

1. Расход на участке берём из таблицы 6 графа 10, qc = 0,1563 л/с.

2. Длину участка берём на аксонометрической схеме внутренней водопроводной сети l = 0,84 м.

3. Диаметр труб берём по таблице Шевелёва согласно расходу воды:

d = 15 мм.

4. Скорость воды находим методом интерполяции:

v = (0,1563-0,15)*(0,94-0,88)/(0,16-0,15)+0,88 = 0,92 м/с.

5. Потери напора на 1 погонный метр находим методом интерполяции:

I =(((0,156-0,15)*(237,8-211)/(0,16-0,16)+211))/1000 = 0,23 м.

6. Потери напора на участке:

i*l = 0,23*0,84 = 0,192м.

1.11 Подбор водомера и определение потери напора в нем.

В соответствии с указаниями СНиП, диаметр условного прохода счетчика воды следует выбирать исходя из среднечасового расхода воды, допускаемого при длительной эксплуатации счетчика, который не должен превышать эксплуатационный, принимаемый по [1, табл. 4] или приложению 6.

Счетчик подбирается так, чтобы его номинальный расход, q_ном, м³/ч, не превышал 4% среднего расхода в сутки максимального водопотребления, q_u, м³/ч, т.е

q_ном > 0,04*q_u

Средний расход в сутки максимального водопотребления вычисляется как сумма произведений количества однородных потребителей на соответствующую норму водопотребления в сутки максимального водопотребления

q_u= (29)

где - число потребителей в здании, чел;

- общая норма расхода воды в сутки наибольшего водопотребления, определяемая по [1, прил. 3] или приложению 3;

1000 - переводной коэффициент из литров в м³.

Счетчик с принятым диаметром условного прохода, надлежит проверить

на пропуск расчетного максимального секундного расхода воды, при этом потери напора в счетчиках воды не должны превышать: 5,0 м - для крыльчатых и 2,5 м - для турбинных счетчиков;

Потери напора в водомере, Нвод, м, определяют по формуле

Нвод = S*q² (30)

где S - сопротивление водомера, определяемое по [1, табл. 4] или приложению 6, м/(л/с)² ;

q - расчётный секундный расход воды, равный расходу на вводе, л/сек.

Мной был подобран счётчик крыльчатый d = 40 мм:

1. Находим средний расход в сутки максимального водопотребления:

qu = 252*300/1000 = 75,6м^3/ч.

2. Потери напора в водомере:

Нвод = 0,5*1,3378*1,3378 = 1,3378 м.

3. Водомер удовлетворяет условию:

6,4 > 0.04*75,6

6,4 > 3,024
