1.6 Расчёт секций.

Зная теплопотери в каждой комнате я рассчитал количество секций.

Результаты расчёта внёс в таблицу 4.

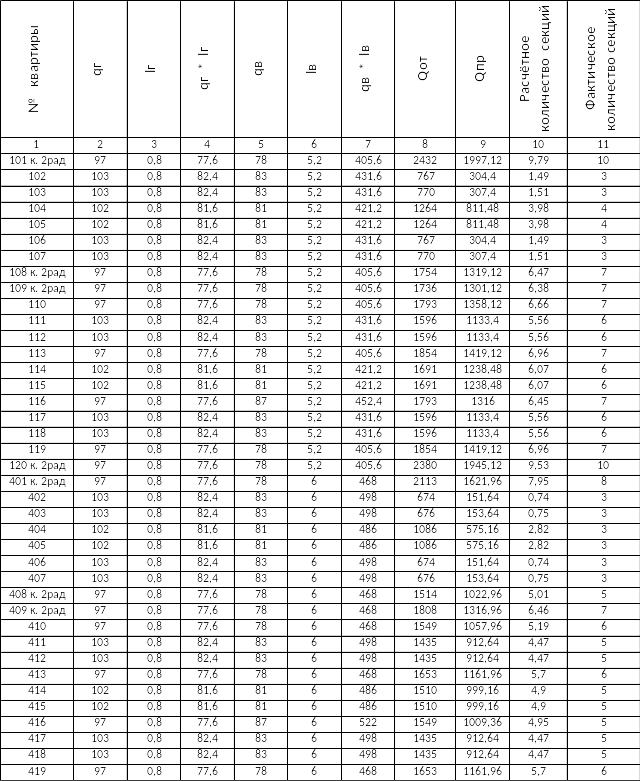

Таблица 4

Расчёт секций.

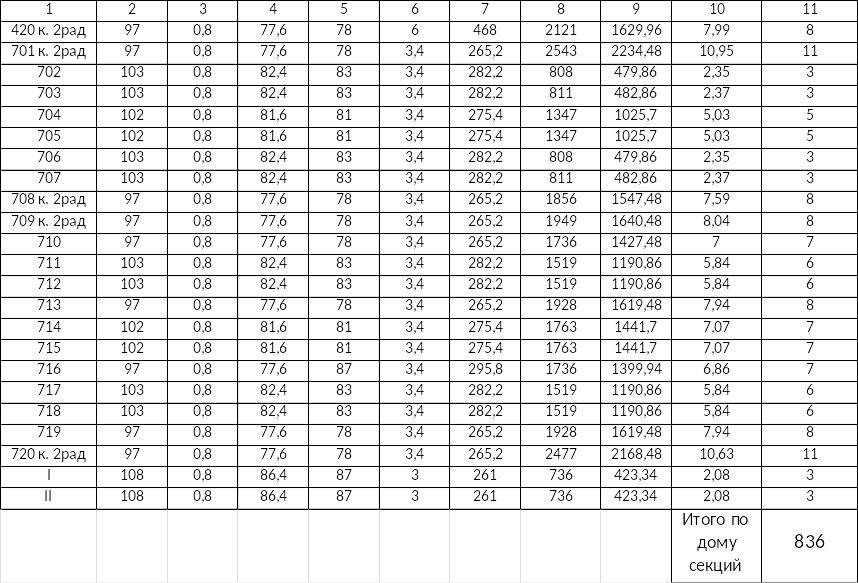

продолжение таблицы 4

Пример расчёта (719 комната):

1. По таблице ( Теплоотдача открыто проложенных труб) находим -

lг - 97 Вт и lв - 78 Вт.

2. Умножаем теплоотдачу на длину труб.

97*0,8 = 77,6; 78*3,4 = 265,2;

3. Вычитаем эти произведения из теплопотерь по комнате :

1928 - 77,6 -265,2 = 1619,48.

4. Делим получившееся число на 204 ( Теплоотдача одной секции):

1619,48/204 = 7,94 (Расчётное число секций) = 8 ( Фактическое число секций).

1.7 Описание принятой системы вентиляции. Расчёт вытяжной вентиляции.

В жилых зданиях массовой застройки традиционно выполняется естественная вытяжная вентиляция.

Мною запроектирована естественная система вентиляции с неорганизованным притоком и организованной вытяжкой. Вентиляционные решётки находятся на высоте 300 мм от потолка.

Последние этажи имеют свой отдельный вертикальный канал. Это потому что скорость воздуха в каналах на последних этажах маленькая.

Оголовники индивидуальных каналов выпускаются выше кровли на 1м и на них устанавливаются зонты.

Проектирование систем вентиляции начинают с определения необходимого воздухообмена из каждого помещения.

Расчётное гравитационное давление при температуре наружного воздуха:

Ргр=(ρн-ρв) hg, Па, (20)

где h - разность отметок выходного устья вытяжного канала и центра вытяжной решетки в помещении, м. ρн, ρв - плотность воздуха при принятых температурах наружного и внутреннего воздуха, кг/м3 . Плотность воздуха при любой температуре г определяется из выражения:

ρt=353/(273+t), кг/м3 (21)

Площадь сечения канала:

F=L/3600 v, м2, (22)

где L- требуемый воздухообмен из помещения, м3/ч; υ- принятая скорость воздуха, м/с.

Полученную площадь сечения канала F округляют до стандартных размеров каналов и определяют фактическую скорость воздуха

Vфакт= L/3600 F факт, м/c (23)

подбираем d эквивалентный

dэ=2(a*b)/( a + b) (24)

Динамическое давление РД ,Па, потока воздуха:

Рд = v2 ρt :2 (25)

Местные сопротивления:

Z= ∑ξ Рд, (26)

Результаты расчётов свёл в таблицу 5

Таблица 5

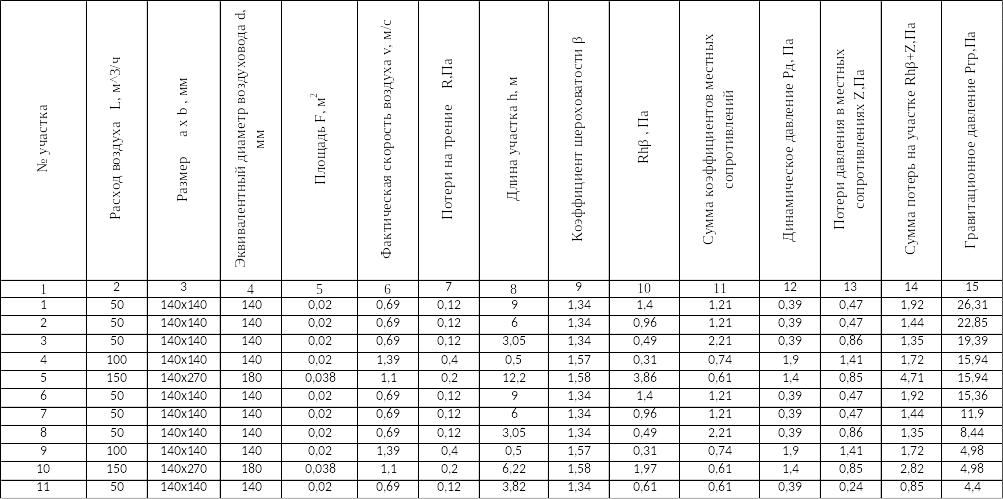

Расчёт вентиляции (для совмещенного сан-узла)

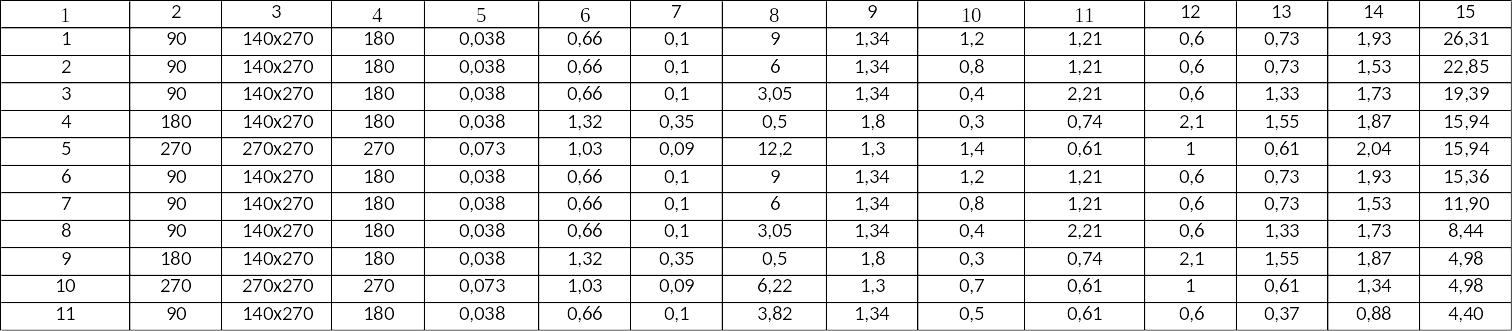

Расчёт вентиляции (для кухни)

продолжение таблицы 5

Пример расчёта для кухни ( 1 участок):

1. L = 90м^3/ч ( так как в кухни запроектирована газовая плита);

2. F = 90 /3600/1,3 = 0,038 м^2;

3. dэ = 2*140*270/0,28 = .0,18 = 180 мм.

4. Vфакт = 90/3600/0,038 = 0,66 м/с;

5. Потери на трение берём по номограмме для расчёта воздуховодов - 0,1Па;

6. Длина участка ( по аксонометрической схеме) - 9 м;

7. Коэффициент шероховатости - 1,34;

8. Rhb = 1,34*9*0,1 = 1,2 Па;

9. Сумма местных сопротивлений - 1,21;

10. Динамическое давление берём по номограмме для расчёта воздуховодов - 0,6Па;

11. Потери напора в местных сопротивлениях - 0,6*1,21 = 0,73 Па.

12. Сумма потерь на участке - 1,2 + 0,73 = 1,93.

13. 1,93 меньше 26,31 ( Гравитационное давление - (1,302-1,185)*22,82*9,81);

Значит диаметры канала подобраны правильно.
