1.5 Гидравлический расчет системы отопления
В здании запроектирована система водяного отопления. Расчетные температуры теплоносителя в системе отопления приняты равными 95-70°С для двухтрубных систем.
Целью гидравлического расчета является такой подбор диаметров трубопроводов, при котором при заданных тепловых нагрузках и расчетной
величине располагаемого циркуляционного давления было бы удовлетворено равенство:
∑(Rl + z) = 0 ,9 Р, Па, (14)
где Р - располагаемое циркуляционное давление, R- удельные потери давления на трение, Па/м
l - длина участков расчетного кольца, м
z - потери давления в местных сопротивлениях, Па..
Рассчитываемые кольца разделены по ходу движения теплоносителя на отдельные расчетные участки с неизменным расходом теплоносителя и постоянным диаметром.
Определение расхода теплоносителя на участке:
Q
G=-------------------, кг/ч (15)
( tг - t о) 1,16
где Q - тепловая нагрузка;
tг - температура воды на подающей магистрали;
tо - температура на обратной магистрали; Потери давления на трение R ср. по длине рассчитываемого циркуляционного кольца:
R ср =0,65 Р: ∑l, Па/м (16)
где ∑l - сумма длин участков циркуляционного кольца, м
0,65 - доля потерь располагаемого давления на трение;
P - располагаемое циркуляционное давление;
Потери давления в местных сопротивлениях z:
z =v 2* ρ/2 * ∑ξ (17)
Правильность гидравлического расчета циркуляционного кольца из условия:
Р-∑(R 1 + z)д.к.
△1 =------------------- 100% ≤ 10% (18)
Р
Значение невязки вычисляется по формуле:
∑(R 1 + z)д.к. - ∑(R 1 + z)б.к.
△ = ----------------------------------- 100% ≤ 15% (19)
∑(R 1 + z)д.к
Результаты расчётов свёл в таблицу 3

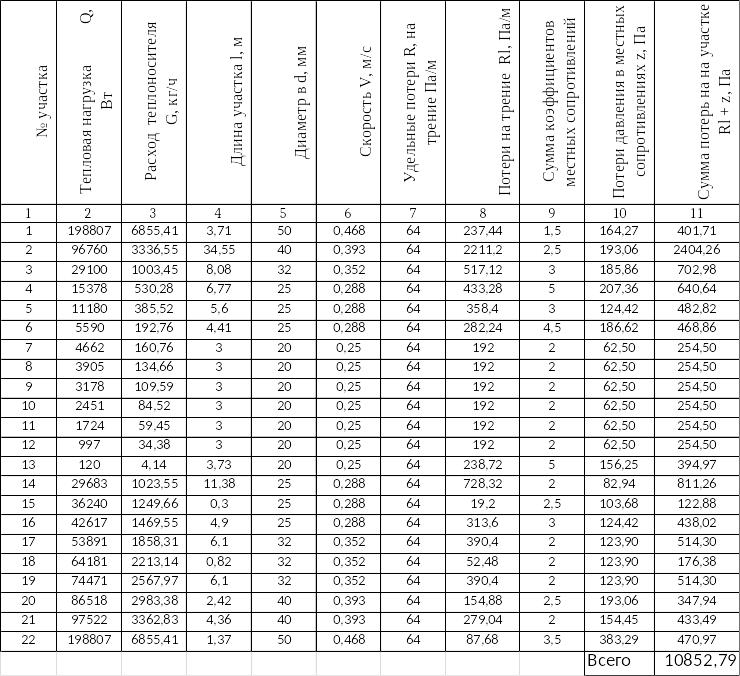

Таблица 3
Гидравлический расчёт отопления (Дальнее кольцо)

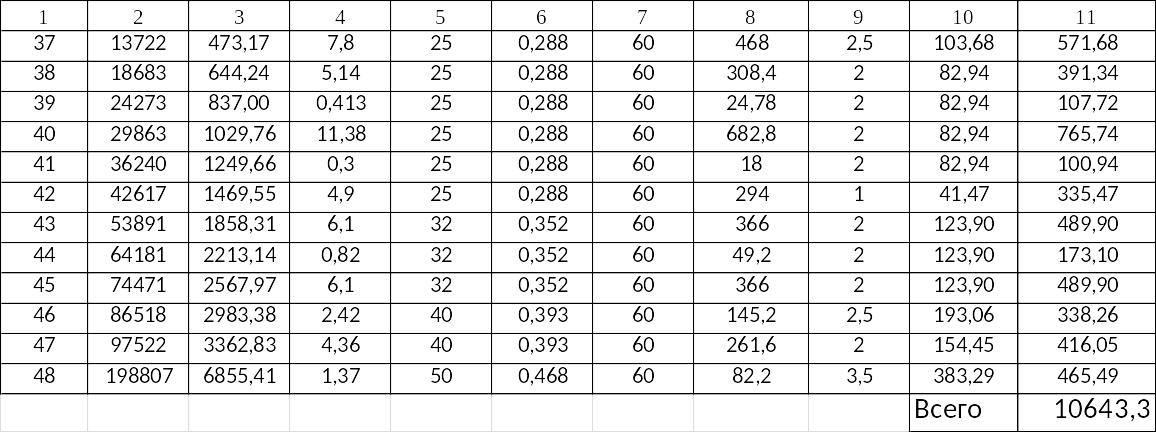

Гидравлический расчёт отопления (ближнее кольцо)

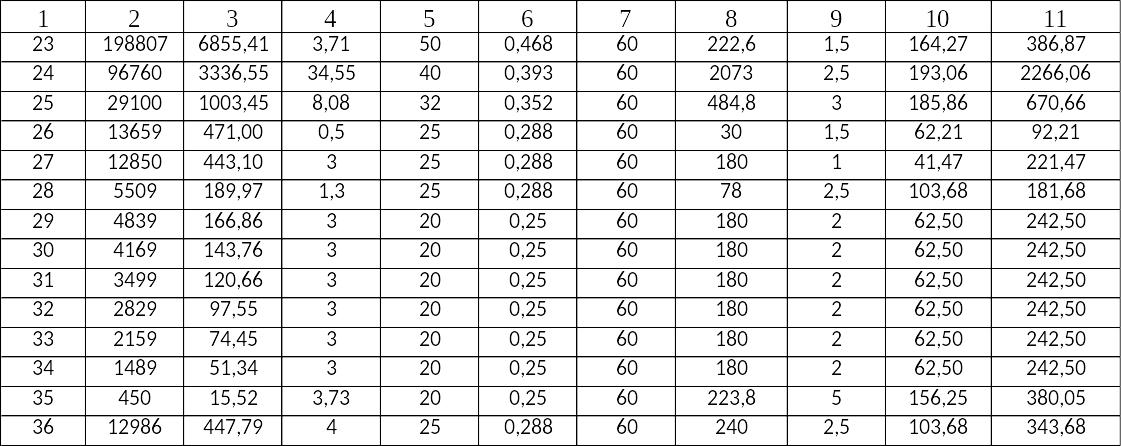

продолжение таблицы 3
Пример расчёта ( дальнее кольцо - 3 участок):
1. G = 29100 (Тепловая нагрузка) / △t /1,16 = 1003,45 кг/ч;
2. Длина участка берётся по аксонометрической схеме - 8,08 м;
3. Подбираем диаметр - 32 мм;
4. Rср = 0,65*12000/121,1 = 64 Па;
5. Потери на трение = 64 * 8,08 = 517,12 Па;
6. Коэффициент местных сопротивлений - 3 (тройник на проход, задвижка, отвод )
7. z = v^2*1000/2*3 = 185,86 Па.
8. Сумма потерь на участке - Rl+z = 702,96
Расчёт невязки на дальнем кольце:
12000 - 10852
△д.к. =------------------- * 100% ≤ 15%
12000
△д.к. = 1148/12000 = 0,0956 * 100% = 9,5% ≤ 15%
Диаметры подобраны правильно.
Расчёт невязки на ближнем кольце:
12000-10643,3
△б.к. = ----------------------------------- * 100% ≤ 15%
12000
△б.к. = 1356,7/12000 = 0,113 * 100% = 11,3 % ≤ 15%
Диаметры подобраны правильно.
Значение неувязки для колец:
10852,8 - 10643,3
△ = ----------------------------------- *100% ≤ 25%
10852,8
△ = 209,5/10852,8 * 100% = 1,93 % ≤ 25%
Диаметры подобраны правильно.
