3.7.2 Расчет естественной вентиляции
Площадь сечения всех вытяжных шахт при естественной тяге
S = C/3600·V, м2. (3.54)
где S - площадь сечения, м2 .;
V - скорость движения воздуха в вытяжной шахте, м/с;
С - расчетный воздухообмен, м3 /ч.;
м/с (3.55)
где h - высота вытяжной шахты, м.;
Принимаем h = 6 м
tв - температура воздуха внутри помещения; tн = 8°C согласно табл. [13]
tн - температура воздуха внутри помещения; tн = -14 °С
м/с
S = 28235,3 / 3600·1,53 = 5,13 м2
Число дверец в световом коньке
n = S/l·h, штук. (3.56)
где 1·h - площадь дверцы , м2 .
Принимаем размеры дверцы 1000 x500 мм
S1 = 1·0,5 = 0,5 м2
n
= 5,13/0,5
10
шт.
Принимаем количество дверец 10шт.
Находим число приточных каналов
nпр = Sпp / S1пp , штук (3.57)
где Sпp - суммарная площадь поперечного сечения приточных каналов, м2.
Для кирпичных стен
Sпp = 0,7Sвыт = 3,59 м2.
S1пр - площадь поперечного сечения одного приточного канала, м2 .
Принимаем размер приточного канала 1,555 х 0,25 м;
S1пр =1,555x0,25=0,38 м2.
nпр=3,59\ 0,38 = 10 каналов
Приточные каналы расположены над оконными проемами и закрыты металлическими сетками, пропускающие наружный воздух. В случае образования конденсата на стенках и других конструкциях здания фермы предусмотрен ряд дополнительных приточных каналов, также расположенных над оконными проемами и закрытых сетками, пропускающими воздух. Снаружи здания дополнительные приточные каналы закрываются вертикальными металлическими жалюзями.
3.8 Расчет освещения
3.8.1 Расчет естественного освещения
Необходимая площадь светопроемов при боковом освещении
S=Emin·η0·Sп /100·τ0·r1 ,м2 (3.58)
где S - площадь светопроемов, м2.;
Emin - коэффициент естественного освещения; Emin = 0,5
η0- световая характеристика оконного проема; η0 = 20
Sп - площадь пола помещения, м2.;
Sп = a · b, м2. (3.59)
а - ширина пола, м.; а = 21 м
b - длина пола, м.; b = 78 м
Sп = 21*78 = 1638 м2
τ0 - общий коэффициент светопропускания; τ0 = 0,40
r1 - коэффициент, зачитывающий свет, отражаемый от стен и потолка; при одностороннем отражении r1 = 2,4.
Данный коэффициент выбирается согласно табл.36 ...табл.39 [13]
S = 0,5·20·1638 / 100·0,4·2,4 = 171 м2.
Размеры светового конька принимаем конструктивно 110 х 0,5м
S2=110·0,5=55m2
Число окон
n = (S-S2)/S1 ,штук (3.60)
где S1 - площадь одного окна, м2.
Размеры окон выбираем из табл. 54 [13] 1,8 х 1,555 м
S1 = 1,8·1,555 = 2,8 м2
n = (171·55) / 2,8 = 50 окон
Окна располагаются на расстоянии h = 1,2 м от поверхности пола
3.8.2 Расчет электрического освещения
Для освещения животноводческих помещений применяют светильники:
НСПО2 х 100
Мощность на освещение
P = W·Sп, Bт. (3.61)
где Р - мощность, затрачиваемая на освещение, Вт.;
W - удельная мощность, Вт\м2.; согласно табл.40[13] W = 2,4...6,5Вт\м2
Sп- площадь пола помещения, м2.
Р= 2,4·1638 = 3931,2 Вт.
Необходимое число светильников и ламп для данного помещения
nл = Р / Рл , штук (3.62)
где nл— необходимое количество ламп ;
Рл - мощность одной лампы, Вт.; Рл = 100 Вт.
nсв = nл/nл1 , штук (3.63)
где nсв- необходимое количество светильников, штук;
nл1 - число ламп в светильнике; nл1 =2.
nл = 3931,2 / 100 = 39,3 ≈ 40 ламп
nсв = 40/2 = 20 светильников
Расстояние между рядами светильников выбирается конструктивно и составляет 8 м.
Высота подвеса светильников устанавливается из соотношения:
L/h=l,6...2,0
где L - расстояние между рядами светильников, м.;
h - высота подвеса светильников, м.

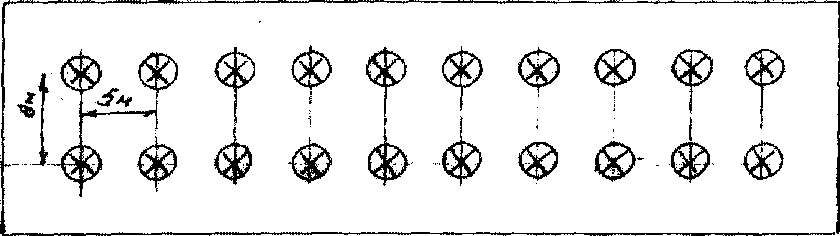

Р и с. 5 Схема размещения светильников
Принимаем соотношение L \ h = 2,0. Следовательно h = 8\2 = 4 м.
Рис. 5 Схема размещения светильников
