РЕФЕРАТ

Пояснительная записка содержит 21 страницы, 6 таблиц, 14 рисунков,3 источников литературы, в которой подробно расписана методика расчёта, которая использовалась в данной работе.

Объект исследования: система электропередачи.

Цель работы: получить навыки расчёта электромеханических переходных процессов в системе электропередачи, рассчитать предельное снижение напряжения на шинах асинхронного двигателя, оценить статическую и динамическую устойчивость системы.

Содержание

Введение………………………………………………………………………... …5

Исходные данные……………………………………………………………… ...6

1 Рассчитать предел передаваемой мощности генератора Г-1 в систему при нормальном режиме работы…………………………………………………..……8

2 Рассчитать аварийный и послеаварийный режимы работы системы.....12

2.1 Расчёт аварийного и послеаварийного режима при двухфазном коротком замыкание в точке К-1………………………………………………..…...12

2.1.1 Нормальный режим………………………………………….....12

2.1.2 Аварийный режим…………………………………………..….12

2.1.3 Послеаварийный режим……………………………………......14

2.2 Расчёт аварийного и послеаварийного режима при трёхфазном коротком замыкание в точке К-2………………………………………………...…..17

2.2.1 Нормальный режим……………………………………….…....17

2.1.2 Аварийный режим……………………………………………...17

2.1.3 Послеаварийный режим………………………………………..18

3 Рассчитать предельное снижение напряжения на шинах асинхронного двигателя……………………………………………………………………………21

Заключение…………………………………………………………………....…25

Список используемой литературы……………………………………..…....…26

Введение

Устойчивость энергосистемы — это способность ее возвращаться в исходное состояние при малых или значительных возму­щениях. По аналогии с механической системой установившийся режим энергосистемы можно трактовать как равновесное поло­жение ее.

Параллельная работа генераторов электрических станций, вхо­дящих в энергосистему, отличается от работы генераторов на од­ной станции наличием линий электропередачи, связывающих эти станции. Сопротивления линий электропередачи уменьшают снихронизирующую мощность генераторов и затрудняют их параллель­ную работу. Кроме того, отклонения от нормального режима рабо­ты системы, которые происходят при отключениях, коротких за­мыканиях, внезапном сбросе или набросе нагрузки, также могут привести к нарушению устойчивости, что является одной из наи­более тяжелых: аварий, приводящей к перерыву электроснабжения потребителей Поэтому изучение проблемы устойчивости очень важно, особенно применительно к линиям электропередачи пере­менным током. Различают два вида устойчивости: статическую и динамическую.

Статической устойчивостью называют способность системы са­мостоятельно восстановить исходный режим при малых и медлен­но происходящих возмущениях, например при постепенном незна­чительном увеличении или уменьшении нагрузки.

Динамическая устойчивость энергосистемы характеризует способность систе­мы сохранять синхронизм после внезапных и резких изменений параметров режима или при авариях в системе (коротких замыка­ниях, отключений часта генераторов, линий или трансформаторов). После таких внезапных нарушений нормальной работы в системе возникает переходный процесс, по окончании которого вновь дол­жен наступить установившийся послеаварийный режим работы.

Именно такие внезапные нарушения в работе СЭС приводят к тяжелым экономическим последствия для населения и промышленных объектов.

Современная энергетика уделяет очень большое внимание борьбе с авариями на линиях, короткими замыканиями, большой вклад делает еще на стадии проектировании СЭС городов и предприятий.

Исходные данные

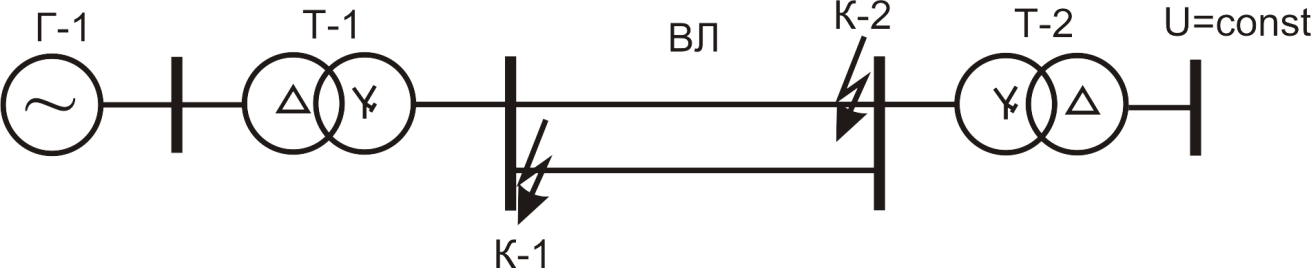

Схема для расчёта представлена на рисунке 1.

Рисунок 1 – Схема системы электропередачи

Исходные данные для расчёта первой и второй задачи принимаем по таблице в соответствии с номером варианта.

Технические данные трансформаторов:

Тип транс форматора	, МВА	Пределы регулиро вания, %	, кВ обмоток		, %	, кВт	, кВт	, %
			В	Н
ТДЦ-250000/110	250	-	110	13.8; 15.75; 18	10,5	640	200	0.5
ТДЦ-630000/110	630	-	110	20	10.5	900	320	0.45

Параметры двухцепной воздушной линии электропередачи

Марка провода	, Ом/км	, Ом/км	, Ом/км	, Ом/км	, Ом/км	, Ом/км	Длина l,км	U, кВ
АС-330	0.107	0.367	0.382	0.330	1.389	0.931	300	110

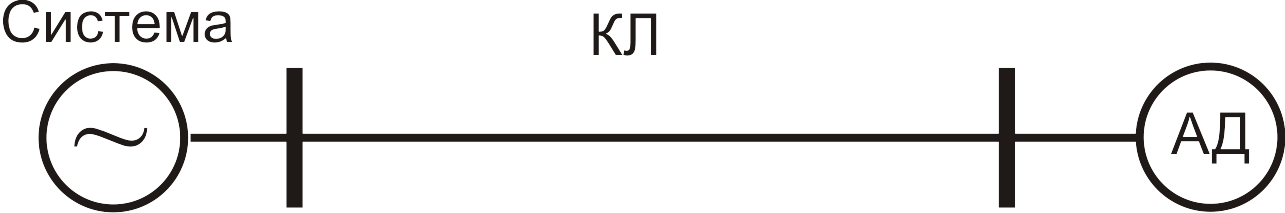

Рисунок 2 – Схема системы для расчёта предельного снижения напряжения на шинах асинхронного двигателя

Исходные данные для расчёта третьей задачи принимаем ниже по таблице в соответствии с номером варианта.

Технические данные асинхронного электродвигателя

Тип	Номинальные данные							Пусковые характеристики
	P, кВт	I, А	N, об/мин		, %						, кг*м2	U, кВ		n0, об/мин
ДАЗО 17-39-8/10	500	61.5	741		91.0	0.85	5.2		0.65	2.1	288	6		741

Параметры кл:

Тип провода	Длина l, км	х0, Ом/км
АПвВ 1*300	0,035	0,099

1 Рассчитать предел передаваемой мощности генератора г-1 в систему при нормальном режиме работы

Составляем схему замещения системы, которая представлена на рис. 1 и рассчитываем индуктивные сопротивления всех элементов:

Рисунок 3 – Схема замещения системы

- индуктивное сопротивлении задано,

- индуктивное сопротивление трансформаторов:

Ом,

Ом,

- индуктивное сопротивление ЛЭП:

Ом.

Все сопротивления схемы замещения приводятся к номинальному напряжению генератора.

- сопротивление трансформаторов:

Ом,

Ом,

- сопротивление ЛЭП:

Ом.

Определяем суммарное сопротивление системы:

Ом.

Рассчитываем номинальную реактивную мощность генератора:

МВАр,

Определяем приближённое значение синхронной ЭДС генератора:

кВ.

Определяем предел передаваемой мощности генератора в систему:

МВт.

Определяем значение коэффициента запаса статической устойчивости:

.

По данным расчёта строим векторную диаграмму.

Рисунок 4 – Векторная диаграмма

Изменяя значения угла от 0 до 180 град., рассчитываем соответствующие значения мощности отдаваемой генератором в систему по формуле:

Результаты расчёта заносим в таблицу 3.

Таблица 3

, град	0	15	30	45	60	75	90	105	120	135	150	165	180
, МВт	0	162	312,5	442	541	603,7	625	603,7	541	442	312,5	162	0

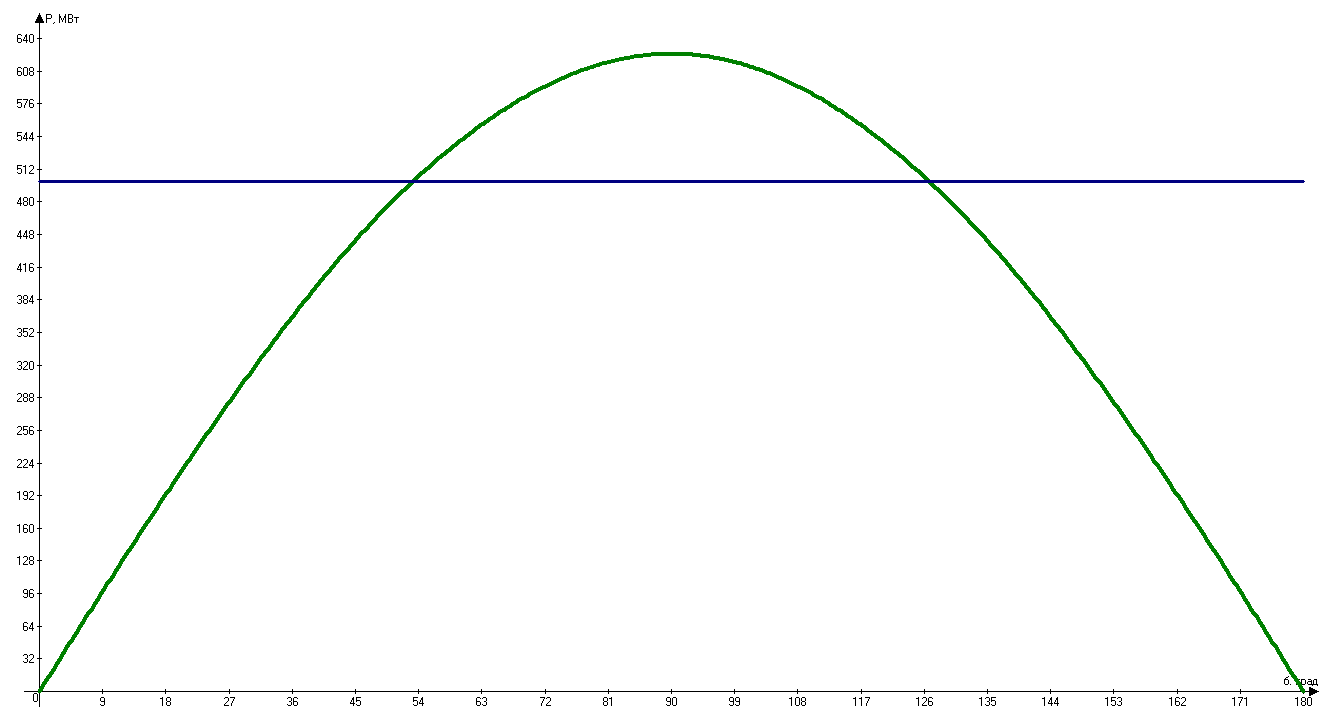

Рисунок 5 – Угловая характеристика мощности

Система является статически устойчивой, так как коэффициент запаса больше 20%. И предел передаваемой мощности генератора в систему достигается при угле δ = 90⁰.
