Гидроэлеватор
Принцип действия водоструйного насоса или гидроэлеватора основан на передаче кинетической энергии рабочей жидкостью перекачиваемой жидкости. Рабочая жидкость обладает большим запасом кинетической энергии по сравнению с запасом энергии перекачиваемой жидкости. Достоинство гидроэлеваторов — простота устройства, небольшие габариты, надёжность работы; недостатки — низкий КПД и затраты большого количества вспомогательной воды под давлением.
Гидроэлеватор применяется, если необходимо поднять воду из колодца или скважины с глубины более, чем 8 м, но нет возможности применить погружной насос. В этом случае насос, установленный на поверхности, направляет часть выкачиваемой воды в водоструйный насос, расположенный в глубине скважины. На поверхность поднимается большее количество воды, чем было использовано. Таким образом, вода играет роль промежуточного энергоносителя и рабочего агента.
Из-за падения КПД с ростом глубины, такой насос не применяется для глубин более 16 м.
Осевой насос — насос, в котором движение жидкости и приращение напора происходит за счет преобразования кинетической энергии.
Принцип действия
Работа осевых насосов основана на силовом взаимодействии лопасти с обтекающим ее потоком. В осевых насосах поток жидкости параллелен оси вращения лопастного колеса. Осевой насос состоит из корпуса и свободно вращающегося в нем лопастного колеса. При вращении колеса в потоке жидкости возникает разность давлений по обе стороны каждой лопасти и, следовательно, силовое взаимодействие потока с лопастным колесом. Силы давления лопастей на поток создают вынужденное вращательное и поступательное движение жидкости, увеличивая ее давление и скорость, то есть механическую энергию. Удельное приращение энергии потока жидкости в лопастном колесе зависит от сочетания скоростей протекания потока, скорости вращения колеса, его размеров и формы, то есть от сочетания конструкции, размеров, числа оборотов и подачи насоса.

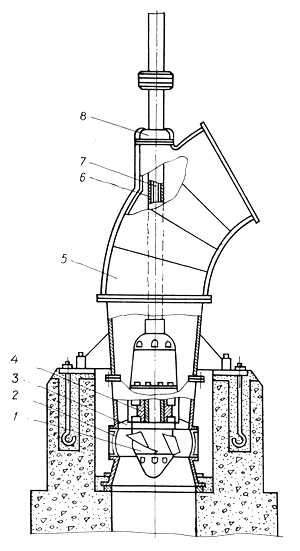

Рис. 14. Осевой насос: 1 — рабочее колесо; 2 — сферическая камера; 3 — выправляющий аппарат; 4 — нижний подшипник; 5 — корпус; 6 — вал; 7 — шток привода механизма лопастей; 8— верхний подшипник
Центробежный насос — насос, в котором движение жидкости и необходимый напор создаются за счёт центробежной силы, возникающей при воздействии лопастей рабочего колеса на жидкость.
Принцип действия центробежных насосов
Центробежный насос в разрезе
Внутри корпуса насоса, который имеет, как правило, спиральную форму, на валу жестко закреплено рабочее колесо. Оно, как правило, состоит из заднего и переднего дисков, между которыми установлены лопасти. Они отогнуты от радиального направления в сторону, противоположную направлению вращения рабочего колеса. С помощью патрубков корпус насоса соединяется с всасывающим и напорным трубопроводами.
Если корпус насоса полностью наполнен жидкостью из всасывающего трубопровода, то при придании вращения рабочему колесу (например, при помощи электродвигателя) жидкость, которая находится в каналах рабочего колеса (между его лопастями), под действием центробежной силы будет отбрасываться от центра колеса к периферии. Это приведёт к тому, что в центральной части колеса создастся разрежение, а на периферии повысится давление. А если повышается давление, то жидкость из насоса начнёт поступать в напорный трубопровод. Вследствие этого внутри корпуса насоса образуется разрежение, под действием которого жидкость одновременно начнёт поступать в насос из всасывающего трубопровода. Таким образом, происходит непрерывная подача жидкости центробежным насосом из всасывающего в напорный трубопровод.
Центробежные насосы бывают не только одноступенчатыми (с одним рабочим колесом), но и многоступенчатыми (с несколькими рабочими колесами). При этом принцип их действия во всех случаях остается таким же, как и всегда. Жидкость будет перемещаться под действием центробежной силы, которая развивается за счёт вращающегося рабочего колеса.
