7 Циклон

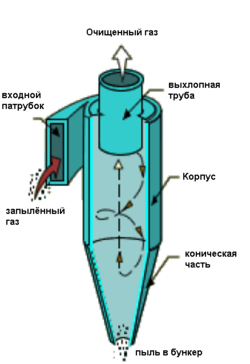

Схема течения газовых потоков в циклоне: 1, 4 - входной и отводящий патрубки; 2 - корпус; 3 - пылевой бункер.
Принцип действия простейшего противоточного циклона (см. схему) таков: поток запылённого газа вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли (на рисунке не показан). Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.
Циклоны
просты в разработке и изготовлении,
надёжны, высокопроизводительны, могут
использоваться для очистки агрессивных
и высокотемпературных газов и газовых
смесей. Недостатками являются
высокое гидравлическое
сопротивление,
невозможность улавливания пыли с малым
размером частиц и небольшая долговечность
(особенно при очистке газов от пыли с
высокими абразивными свойствами).
8 Батарейный циклон
— аппарат для отделения твердых частиц от транспортирующих их газов (напр., летучей золы or дымовых газов, аэрозолей от воздуха). Состоит из неск. десятков параллельно включенных циклонов небольшого диаметра (100—250 мм), скомпонованных. внутри общего кожуха. Под влиянием центробежной силы твердые частицы отделяются от движущихся по спирали газов и выпадают в нижнюю часть батарейного циклона — бункер,из которого их удаляют. Уменьшение диаметра батарейных циклонов увеличивает эффективность улавливания твердых частиц. Существуют два типа мультициклонов: в первом вращат. движение пылегазовому потоку придается с помощью закручивающихся устройств типа "винта" или "розетки", во втором — типа "улитки" или "спирали".
9 Гидроциклон

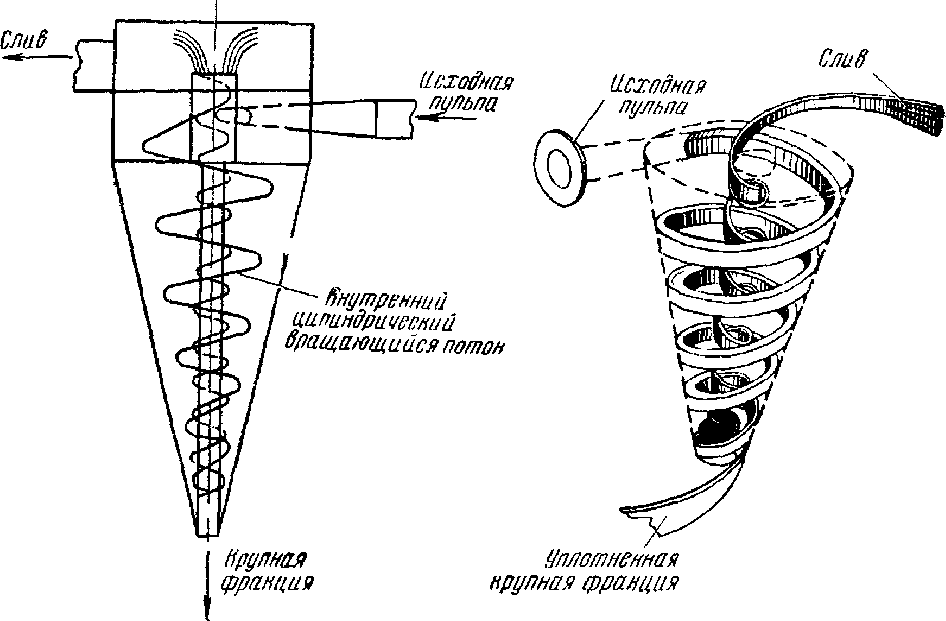

Принцип действия гидроциклонов основан на сепарации частиц твёрдой фазы во вращающемся потоке жидкости. Величина скорости сепарирования частицы в центробежном поле гидроциклона может превышать скорость осаждения эквивалентных частиц в поле гравитации в сотни раз. В последнее время все чаще в технологии обогащения применяют кластер гидроциклонов, что позволяет существенно повысить производительность по потоку, при сохранении тонкости классификации, а также снизить давление пульпы в питании кластера и соответственно уменьшить потребляемую мощность питающих пульповых насосов.
К основным преимуществам гидроциклонов можно отнести:
высокую удельную производительность по обрабатываемой суспензии;
сравнительно низкие расходы на строительство и эксплуатацию установок;
отсутствие вращающихся механизмов, предназначенных для генерирования центробежной силы; центробежное поле создается за счет тангенциального ввода сточной воды;
возможность создания компактных автоматизированных установок.
Предназначены для классификации пульп вихривом потоке
