Построение местного вида
Вид по стрелке для детали «Опора» был построен только для того, чтобы без искажения показать форму отверстий на ребрах жесткости, а вид всей детали не был нужен. Для того чтобы показать ограниченный участок детали используют местные виды. Для построения местного вида необходимо указать его границу (замкнутый контур). Содержимое вида, находящееся вне пределов выбранного контура, перестанет отображаться на экране (рис. 99).
Таким образом, местный вид создается путем усечения изображения имеющегося вида модели.
Построим местный вид по следующей схеме:
- сделаем построенный Вид по стрелке текущим;
- ограничим участок с отверстием на виде по стрелке окружностью произвольного радиуса. Радиус окружности выбирается из следующих соображений: на построенном местном виде останется только часть вида внутри окружности, а все, что будет вне окружности, не изображается.
Рис. 99
- с помощью кнопки Местный вид на странице Ассоциативные виды (рис. 97) строим местный вид, для которого можно выбрать свой масштаб, например, 2:1 с помощью контекстного меню редактирования вида (рис. 95), которое вызывается щелчком правой кнопкой мыши на выделенном виде. При изменении масштаба следует изменить обозначение местного вида: А (2:1).
Построение выносного элемента
В тех случаях, когда на основных видах невозможно показать мелкие элементы детали со всеми подробностями, применяют выносные элементы.
Выносным элементом называют дополнительное отдельное изображение в увеличенном виде какой-либо части детали.
В качестве примера рассмотрим построение выносного элемента, позволяющего более подробно изобразить проточку у крышки на рис. 100. Для построения выносного элемента следует выполнить следующие действия:
- начертим контур, ограничивающий выносной элемент с помощью кнопки Выносной элемент, расположенной на странице Обозначения (рис. 96). Вначале укажите точку центра контура, ограничивающего выносной элемент, затем задайте размеры конура и укажите точку начала полки т. 2;
Рис. 100

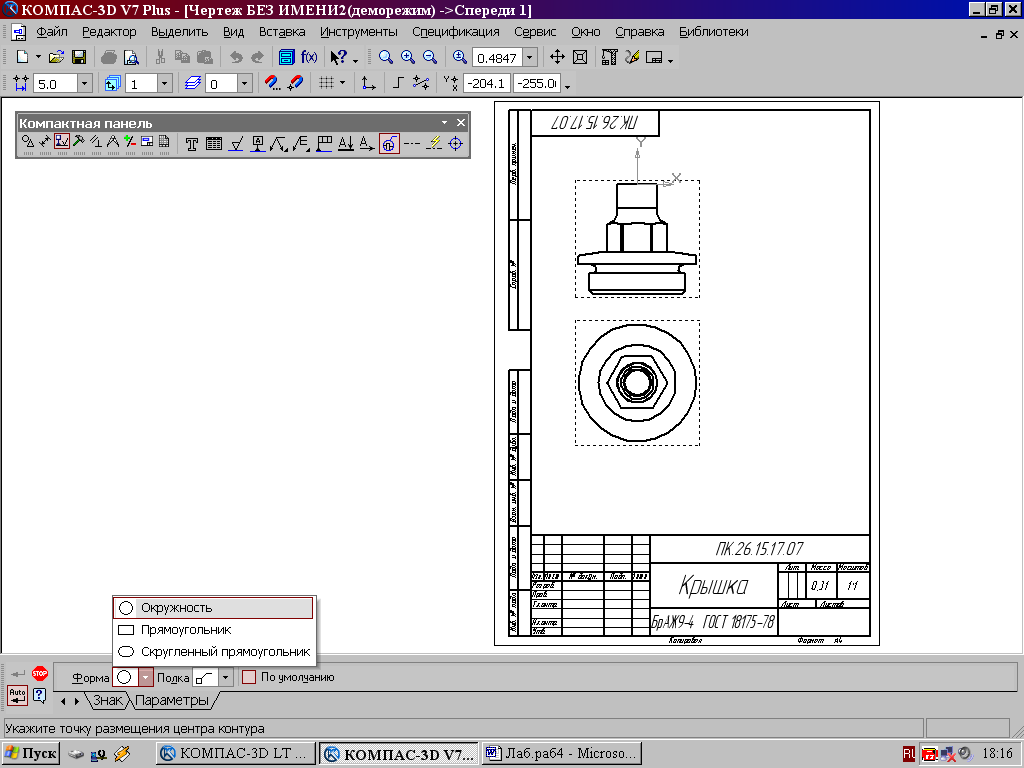

Форму контура, ограничивающего выносной элемент, можно выбрать с помощью кнопки Форма на закладке Параметры (рис. 101), направление полки также можно установить с помощью кнопки Полка (рис. 102).
Рис. 101 Рис. 102

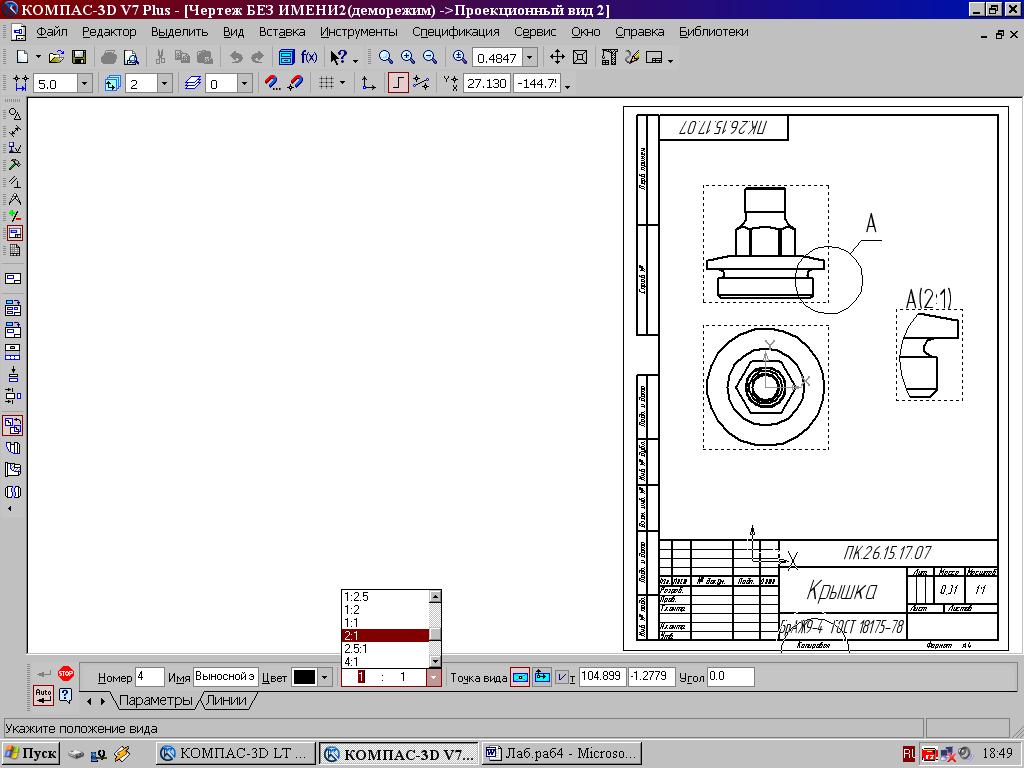

2. С помощью кнопки Выносной элемент на панели Ассоциативные виды (рис. 97) строим выносной элемент. Масштаб увеличения выбирается из одноименного окна на панели Параметры (рис. 103).
Рис. 103

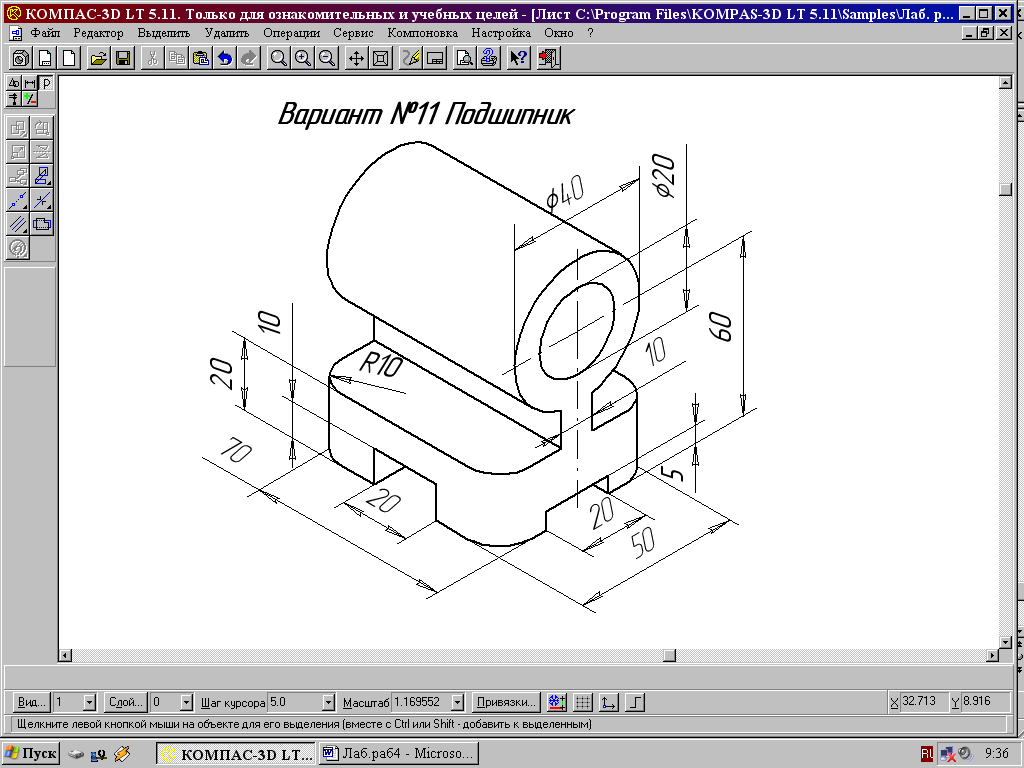

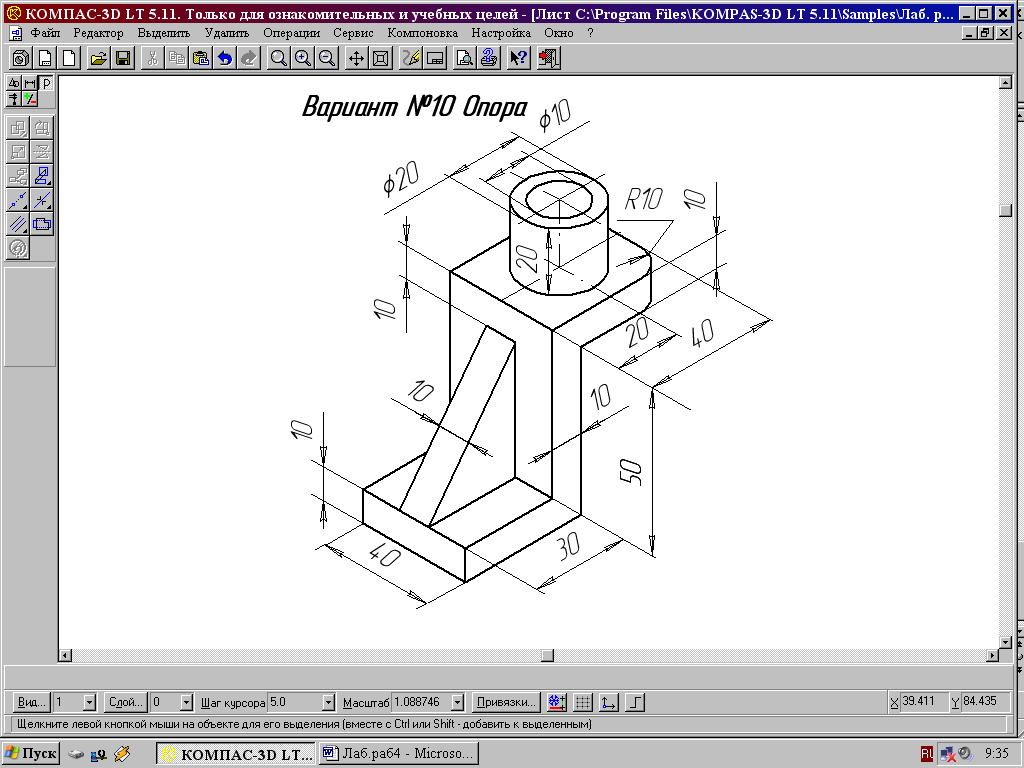

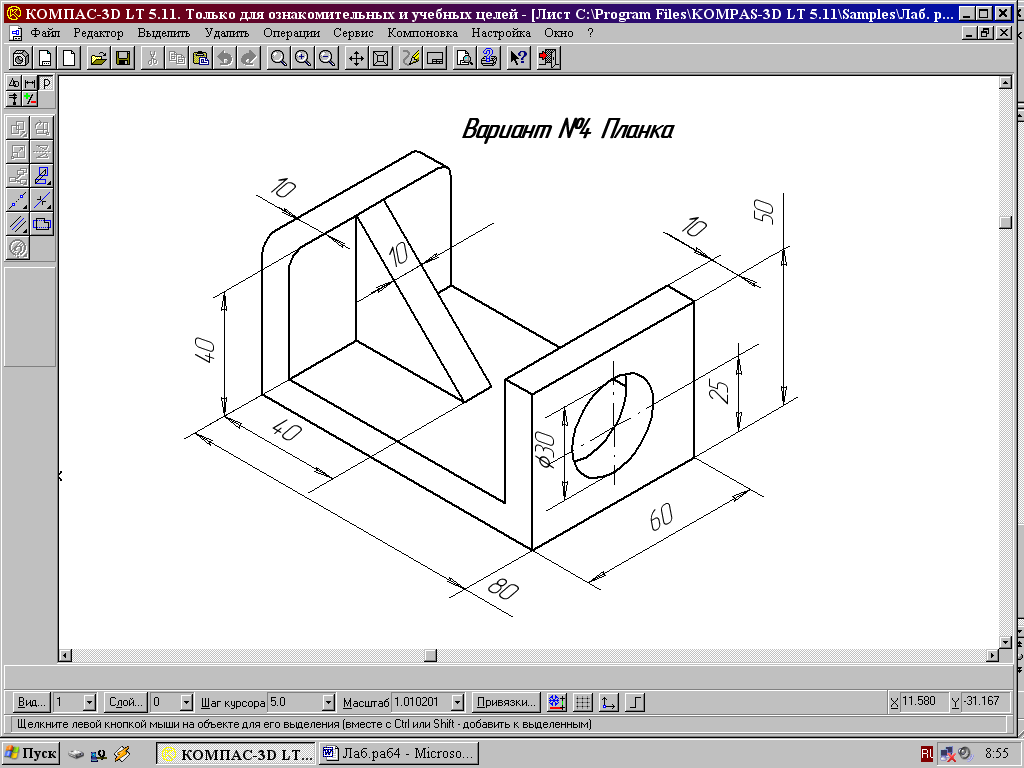

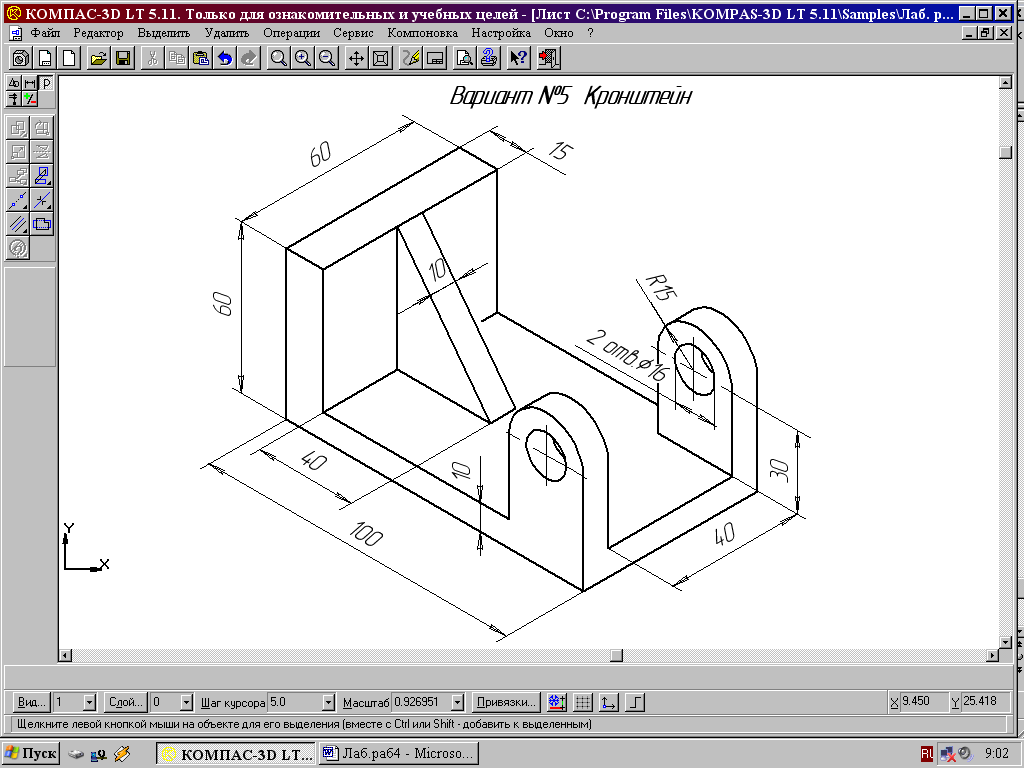

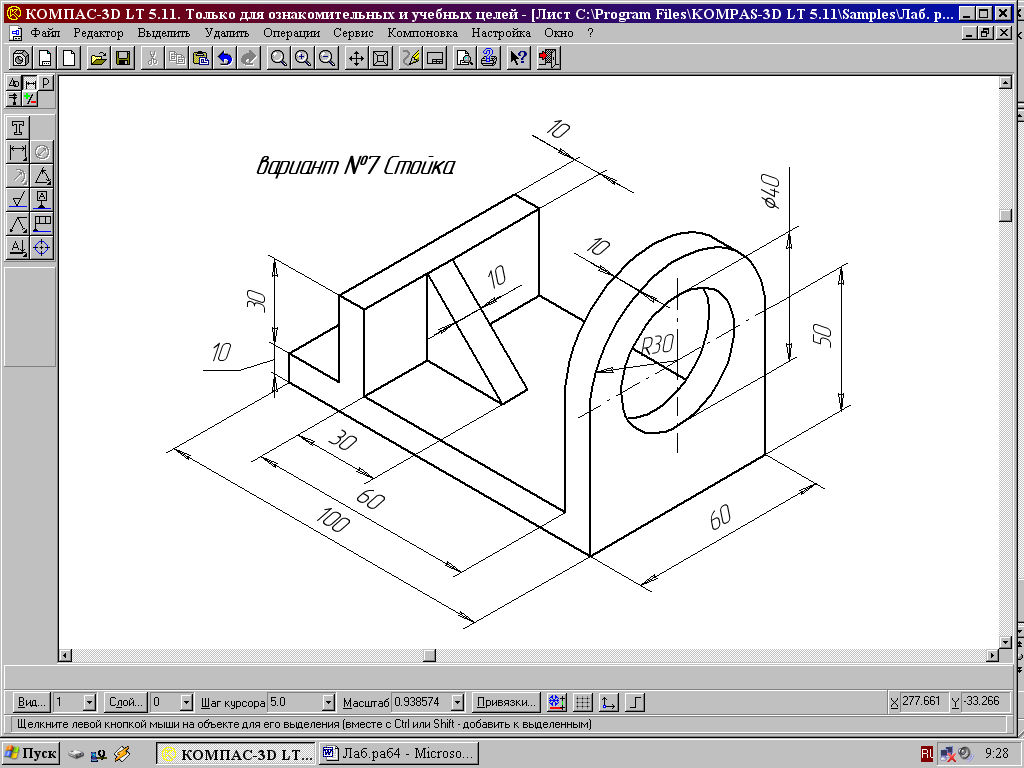

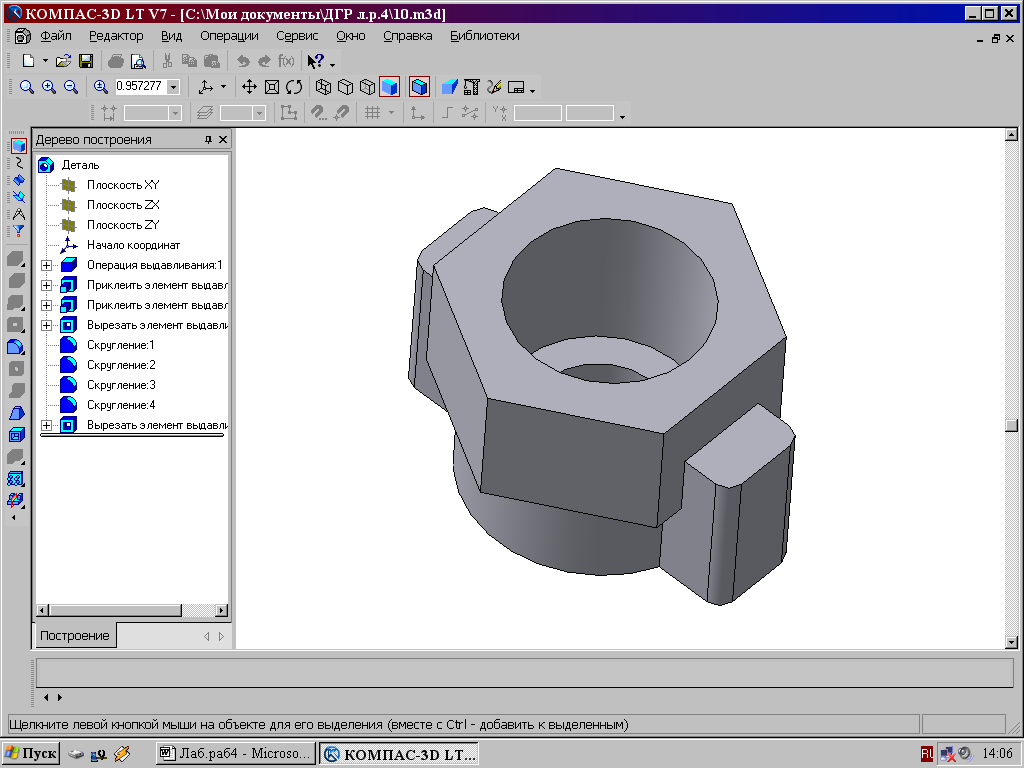

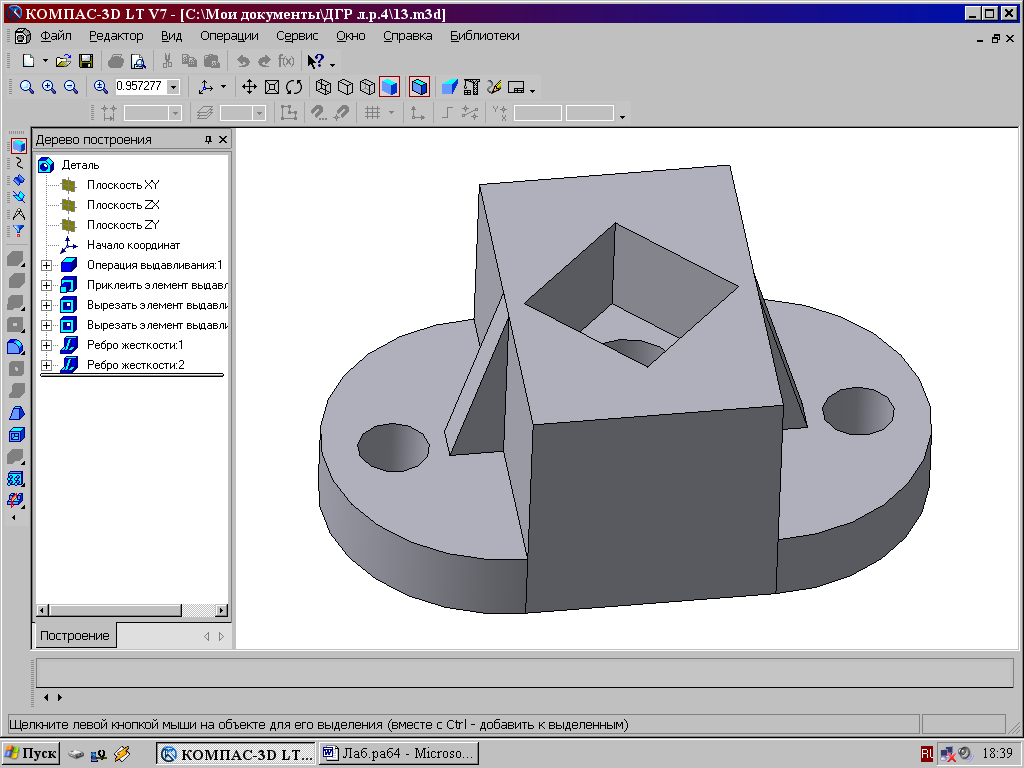

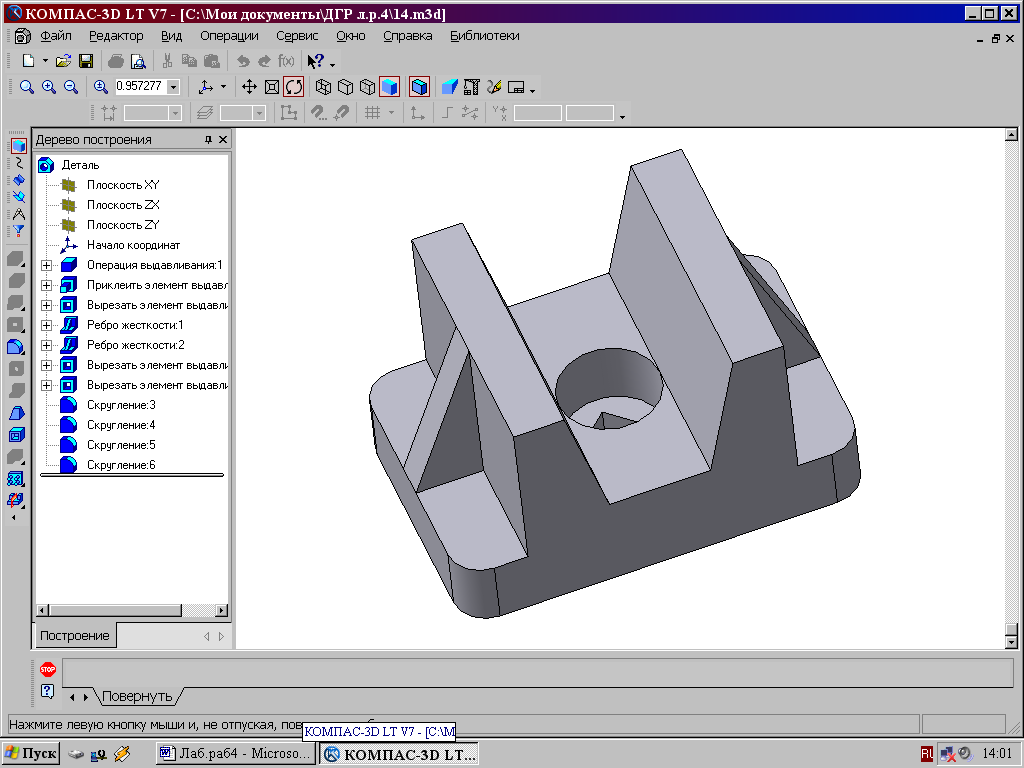

Индивидуальные графические задания к лабораторной работе № 4
Домашнее задание по лабораторной работе № 4
На чертеже формата А3 построить три вида и аксонометрию модели (образец изображен на рис. 104). Невидимые контуры внутренних поверхностей изобразить штриховыми линиями. На чертеже нанести размеры, распечатать его и представить преподавателю для отчета.

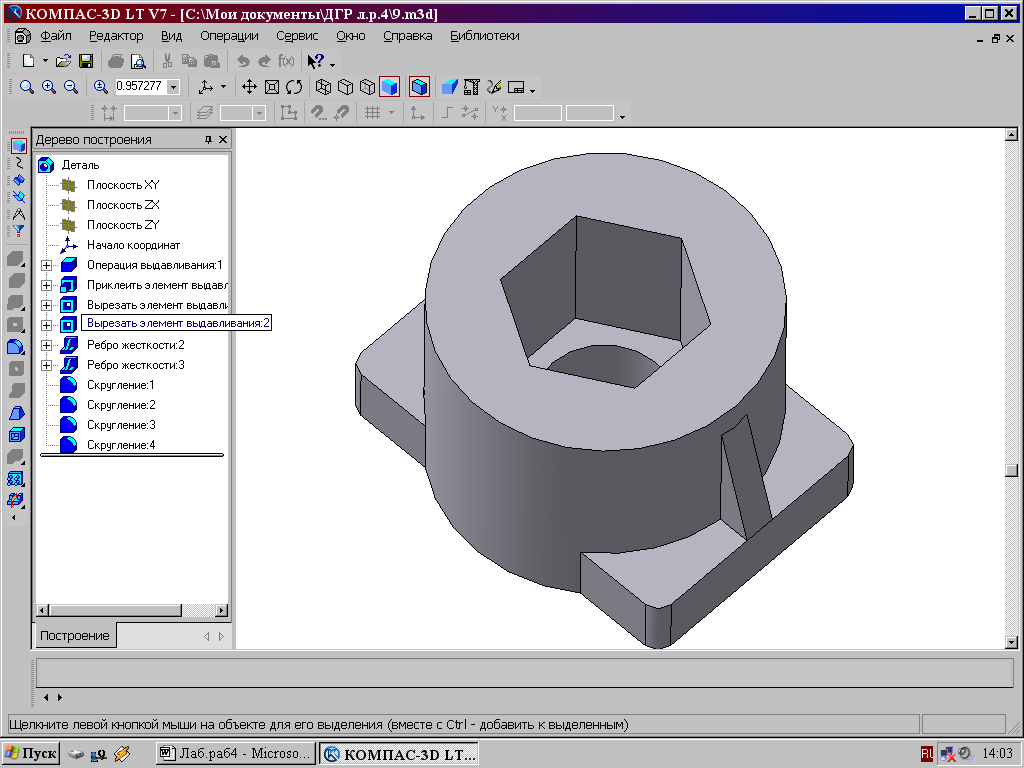

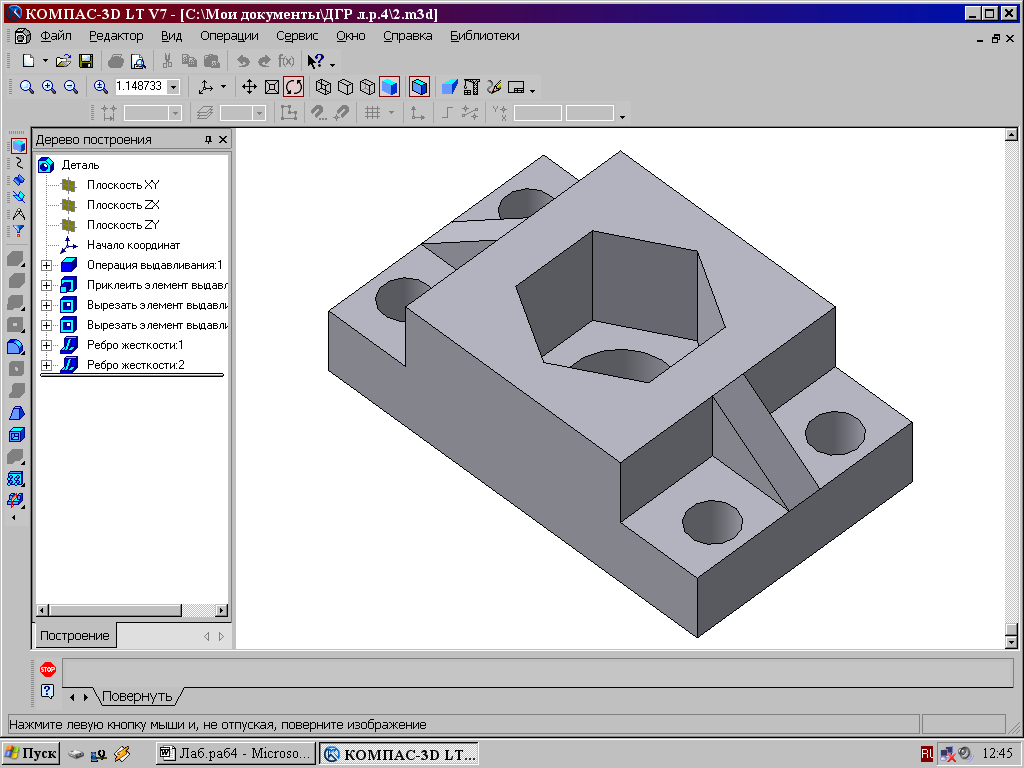

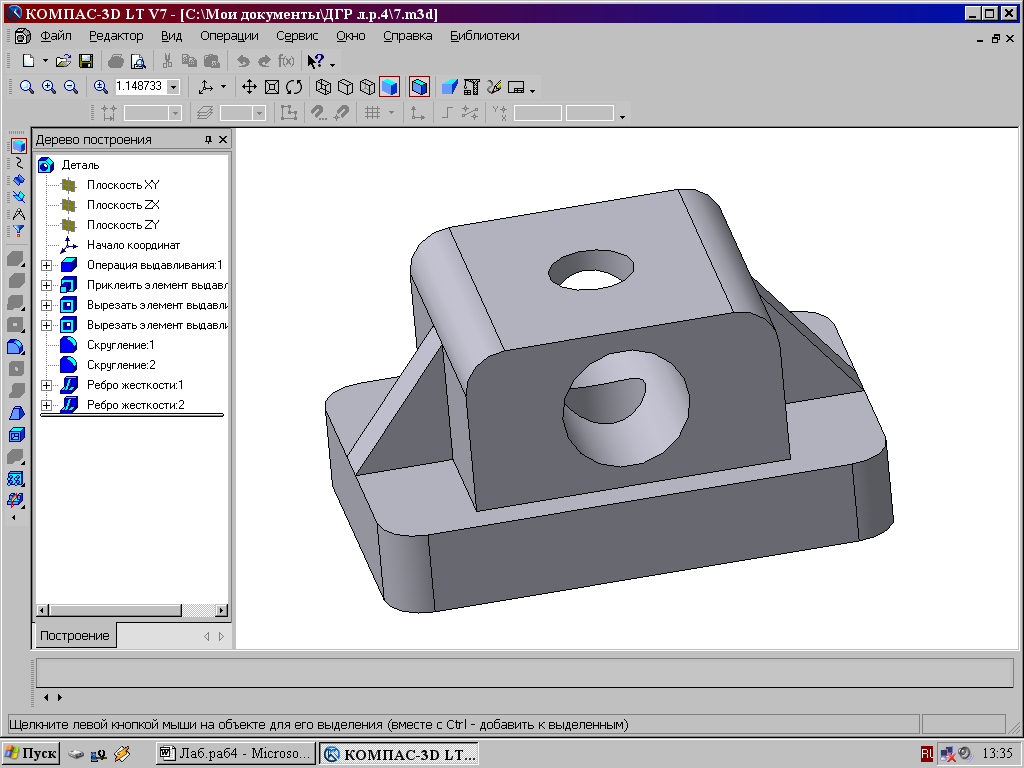

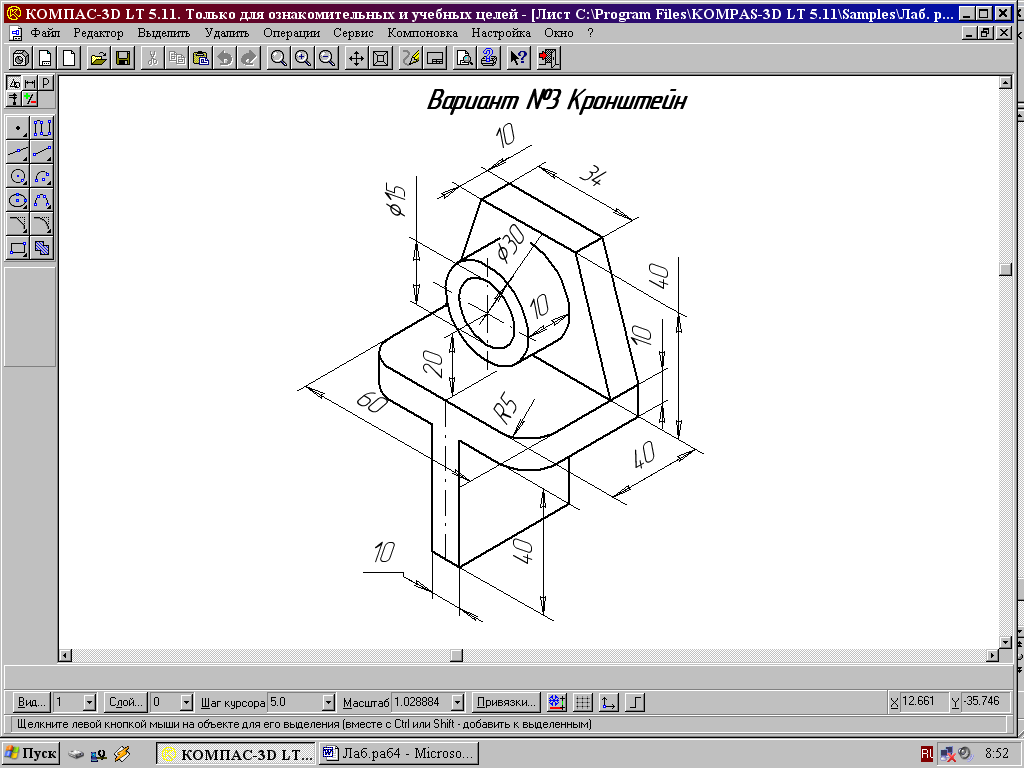

Рис. 104
