Создание ассоциативных видов детали Активный вид
Приемы построения основных ассоциативных видов (спереди, сверху, слева и изометрии) изложены в лабораторной работе № 3. Построим перечисленные ассоциативные виды детали «Опора». Следует отметить, что активным, т.е. доступным для редактирования (изменения) может быть только один из видов чертежа. Чтобы сделать вид активным следует два раза щелкнуть левой кнопкой мыши по габаритной рамке вида. В поле Текущий вид отображается номер или имя (это зависит от настройки, сделанной в диалоге параметров видов) текущего вида. Чтобы сделать текущим другой вид, введите или выберите из списка нужный номер (имя).
Рассмотрим приемы редактирования построенных видов. Перемещение видов с разрушением проекционных связей рассмотрено в лабораторной работе № 3.
Удаление и разрушение видов
Для того чтобы удалить или разрушить вид следует выполнить следующие действия:
1. Выделить вид, для чего следует щелкнуть по габаритной рамке вокруг вида. Признаком выделения вида является наличие вокруг него подсвеченной зеленой габаритной рамки.
2. Щелкнуть правой клавишей мыши внутри габаритной рамки для вызова контекстного меню (рис. 95).
Рис. 95
Переключатель контекстного меню Удалить вид позволяет стереть выделенный вид.
Переключатель Разрушить вид позволяет ранее существовавший как единый объект вид разрушить на отдельные примитивы (отрезки, окружности и т. д.). Только у разрушенного вида можно стереть, изменить или переместить отдельные элементы.
Построение дополнительных видов по стрелке
Элементы деталей, расположенные на наклонных плоскостях, при построении основных видов искажаются. Например, цилиндрические отверстия на ребрах жесткости у детали «Опора» на виде сверху и слева искажаются – вместо окружностей мы видим эллипсы. Задать диаметры этих отверстий на таких видах затруднительно. Для того чтобы избежать искажений, строят дополнительный вид по перпендикулярному к наклонной плоскости направлению взгляда, показанному на чертеже стрелкой.
Для построения дополнительного вида следует выполнить следующие действия:
- сделаем активным Вид спереди;
-
изобразим стрелку направления взгляда
с помощью кнопки Стрелка
взгляда расположенной
на странице Обозначения
Компактной панели (рис.
96).

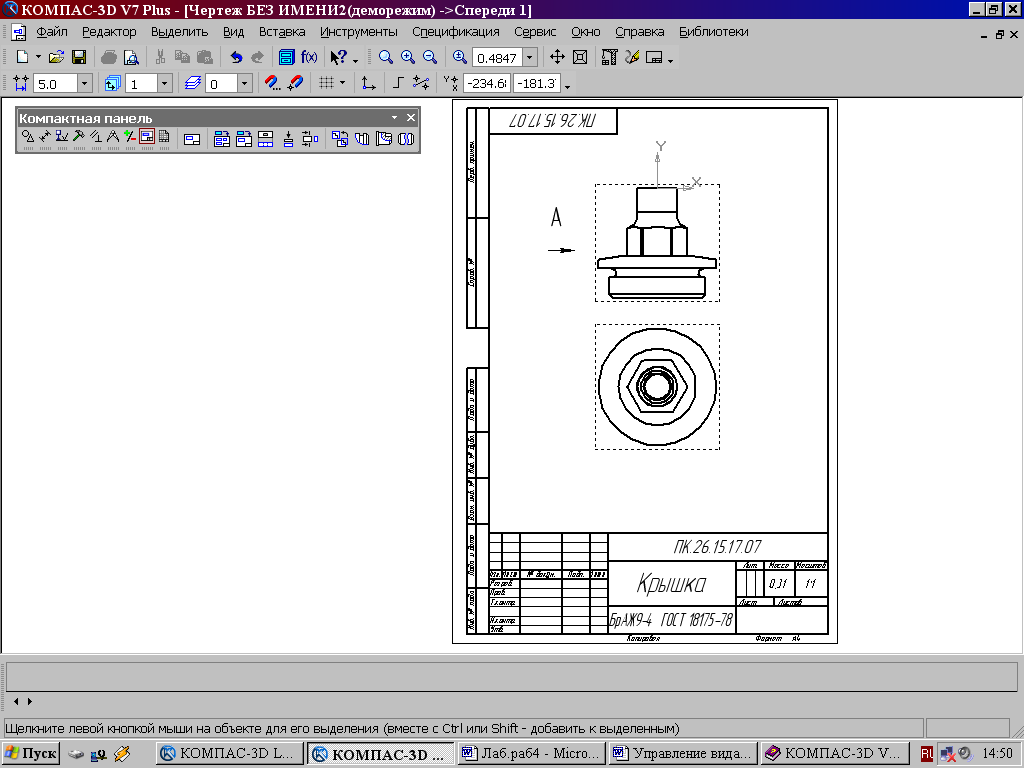

Рис. 96
Вначале
указывается начальная точка (острие)
стрелки, затем – вторая точка, определяющая
направление стрелки. Третья точка
определяет положение надписи. Надпись
создается автоматически, в поле
Текст
на Панели
свойств
внизу экрана отображается предлагаемая
системой буква для обозначения стрелки
взгляда. Можно выбрать другую букву из
контекстного меню этого поля. Строгая
ориентация стрелки достигается при
использовании вспомогательной линии.
Чтобы зафиксировать изображение, нажмите кнопку Создать объект на Панели специального управления;
- построим ассоциативный вид по стрелке с помощью кнопки Вид по стрелке, расположенной на странице Ассоциативные виды (рис. 97).
Рис. 97

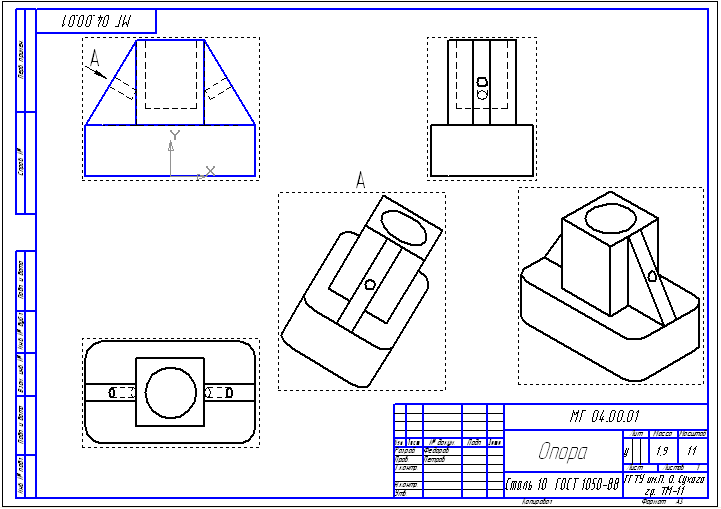

После указания стрелки взгляда на экране появится фантом вида в виде габаритного прямоугольника. Вид по стрелке располагается в проекционной связи со своим опорным видом, что ограничивает возможность его перемещения (рис. 98). Связь отключается кнопкой Проекционная связь на вкладке Параметры.
Рис. 98
