13. Светотехнический расчет

Светотехнический расчет производится для определения уровня естественной освещенности помещения и для определения, при необходимости, количества дополнительного освещения.

По заданию на курсовое проектирование расчет производится для пролета «А» производственного корпуса.

Расчет ведется следующим образом.

1. Объемно – планировочные характеристики помещения.

- l_n = 36 м - длина помещения;

- В = 12 м - глубина помещения;

- S_n = 857м² – площадь пола;

- h_o = 0.8 м – высота условной рабочей поверхности;

- h_во = 5700 мм – отметка верха окна;

- h₁ = h_во – h_o = 4900 мм – высота от уровня рабочей поверхности до верха окна помещения;

l₅ = 23 м – расстояния от стены до расчетной точки;

- отношение длины помещения l_n к его глубине В – 1,5;

- отношение глубины помещения В к высоте от уровня условной рабочей поверхности до верха окна – В/h₁ =4,9;

- отношение расстояния первой расчетной точки от наружной стены к глубине помещения l/В = 0,042.

2. Светотехнические характеристики.

- средневзвешенный коэффициент отражения Р_ср потолка, стен и пола равна 0,4;

- разряд зрительной работы V.

3. Конструктивные характеристики элементов помещения.

- окна состоят из стальной несущей рамы и алюминиевых переплетов, заполненных двойным листовым остеклением.

4. Определение нормированного значения КЕО.

Определение ведется по СНиП ll – 4 – 79.

Для бокового освещения: е^{б lll}_н = 1 %.

Предварительный расчет площади остекления.

100*S_о/S_n = e_н*k_з*ŋ_о*к_зд /τ_о*r₁

S_о – площадь световых проемов (в свету) при боковом освещении;

S_n – площадь пола помещения = 877,5;

е_н – нормированное значение КЕО =1;

к_з – коэффициент запаса 1,4;

ŋ_о – световая характеристика окон = 17;

к_зд – коэффициент учитывающий затемнение окон противостоящими зданиями =1;

τ_о - общий коэффициент светопропускания материала.

τ_о = τ₁ * τ₂ * τ₃ * τ₄ * τ₅ = 0,8*0,6*1*0,8*1= 0,384

τ₁ – коэффициент светопропускания материала;

τ₂ – коэффициент, учитывающий потери света в переплетах;

τ₃ – коэффициент, учитывающий потери света в несущих конструкциях;

τ₄ = коэффициент, учитывающий потери света в солнцезащитных устройствах;

τ₅ = коэффициент, учитывающий потери света в защитных сетках под фонарями;

r₁ = 3,8 - коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхности помещения и подстилающего слоя, прилегающего к зданию.

So = Sn * е_н * к_з * ŋ_о * к_зд / τ_о * r₁ * 100 = 877,5 * 1 * 1,4 * 17 * 1 / 0,384 * 3,8 *100 = 143,12м²

Проверочный расчет

Определяем значение к.е.о. в расчетных точках по выражению

е^р_б=(ε_бq+ε_здR)τ_or₁/К₃

Значение ε_б определяем от проема окна в каждой расчетной точке из выражения

ε_б=0,01n₁n₂ c помощью графиков Данилюка. Показатели сведем в таблицу

№ точки	n1	n2	εб	q	l/B	r1
1	48	90	43.2	1.22	0.042	1.1
2	26	40	10.4	0.74	0.27	1.25
3	20	19	5.8	0.62	0.5	1.7
4	4	13	0.52	0.56	0.75	2.4
5	1	9	0.09	0.52	0.96	3.7

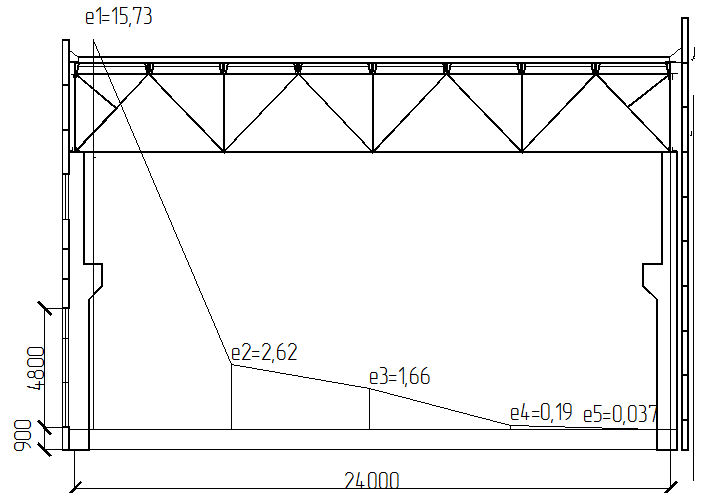

е^р_б1=43,2*1,22*0,38*1,1/1,4=15,73%

е^р_б2=10,4*0,74*0,38*1,25/1,4=2,62%

е^р_б3=5,8*0,62*0,38*1,7/1,4=1,66%

е^р_б4=0,52*0,56*0,38*2,4/1,4=0,19%

е^р_б5=0,09*0,52*0,3*3,7/1,4=0,037%

Находим среднее значение к.е.о.

е_ср=1/(n-1)(е₁/2+е₂+е₃+е₄+е₅/2)=(1/4)(15,73/2+2,62+1,66+0,19+0,037/2)=3,13%

3,13%<4%, следовательно, естественного бокового освещения не достаточно. Проектируем дополнительное освещение над крановой балкой.
