5. Конструктивное решение

5.1. Конструктивная схема

Здание каркасное, запроектировано по связевой схеме жесткость обеспечивается:

• в продольном направлении:

-стальными портовыми связями, расположенными между осями:

в блоке “A” 10-12;

в блоке “Б” Д-Ж;

в блоке “В” Д-Ж;

-распорками;

-подкрановыми балками;

- в поперечном направлении:

-рамой, состоящей из колонн и стропильных конструкций, заделанной в фундамент;

- в продольно-поперечном направлении:

- горизонтальным диском плит покрытия.

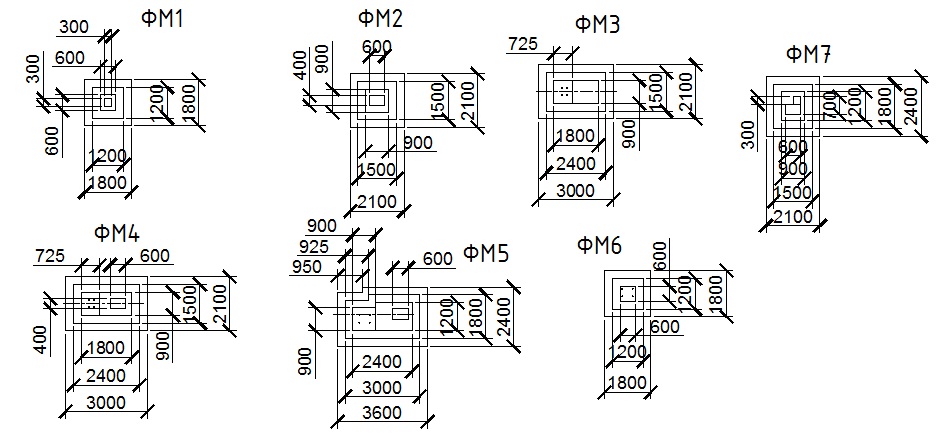

5.2. Фундаменты

Монолитные железобетонные столбчатые для колонн, и с опорами под фундаментные балки, а также под стальные колонны.

Отметка обреза фундамента -0,150м.

Глубина заложения фундаментов под наружные и внутренние колонны определена расчетом (п.11) – 1,65м.

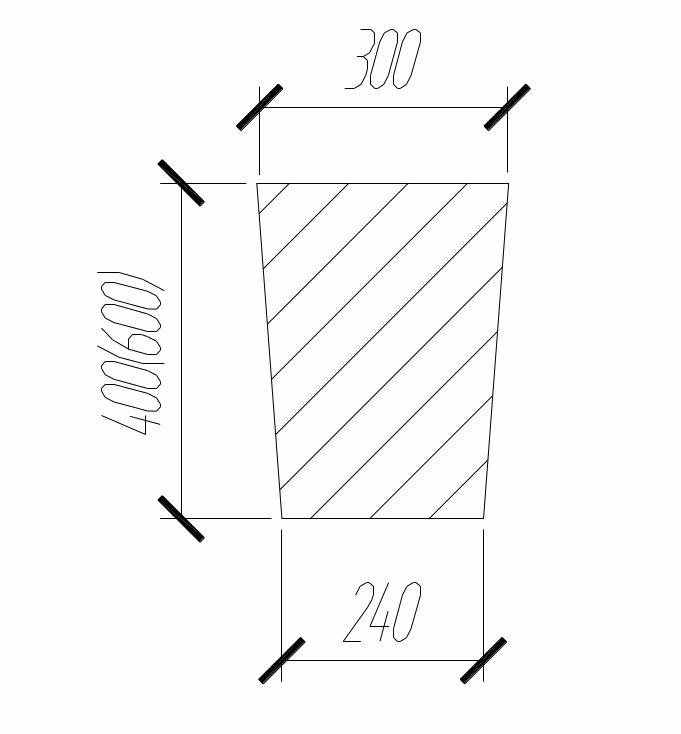

5.3. Фундаментные балки

Для передачи веса самонесущих стен на фундамент применяются фундаментные балки прямоугольного сечения.

В проекте принята следующая длина фундаментных балок в соответствии с их маркировкой на плане фундаментов:

БФ-2 – длина 4650 мм

БФ-1 длина 5250 мм

Фундаментные балки опираются на приливы фундаментов сечением 550х300 мм. Отметка верха прилива -480 мм.

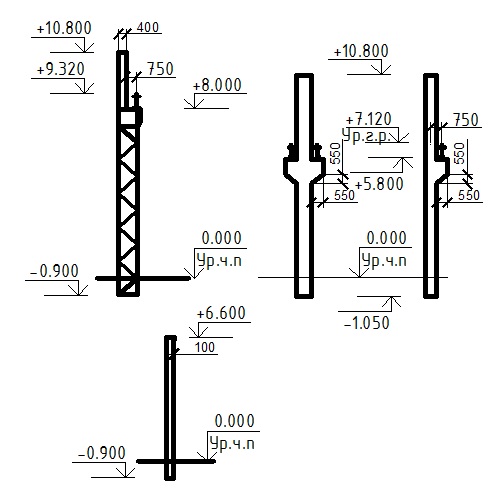

5.4. Колонны

Для блока «А» пролетом 24м, высотой 12,6м приняты ж/б колонны сечением 800х400 по серии 1.424-4 с уровнем головки рельса 9,036 м и мостового крана грузоподъемностью 30т (расчет см п10).

Для блока «Б» пролетом 24м, высотой 12 м приняты металлические колонны сечением 360х1000 по серии КЭ-01-52, с уровнем головки рельса 8,05м и мостового крана грузоподъемностью 20т (расчет см п10).

Для блока «В» пролетами 12м, высотой 7,2м приняты ж/б. колонны сплошного сечения по серии 1.424-5 сечением 400х400мм (крайнего ряда) и 500*600мм (среднего ряда)

5.5. Стропильные конструкции

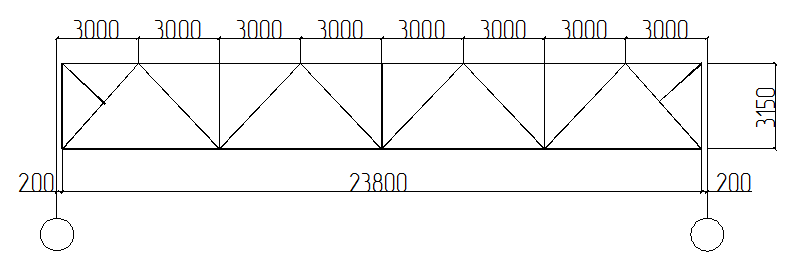

Для покрытия блока «А» приняты стальные стропильные фермы из горячекатаных профилей пролётом 24м (по серии 1.460-4) с уклоном верхнего пояса 1,5%, которые опираются на колонны. Крепление осуществляется на болтах.

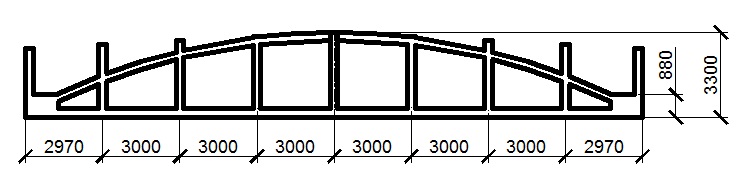

Для покрытия блока «Б» приняты железобетонная стропильные фермы пролётом 24м (по серии 1.460-4) с уклоном верхнего пояса 1:7, которые опираются на колонны..

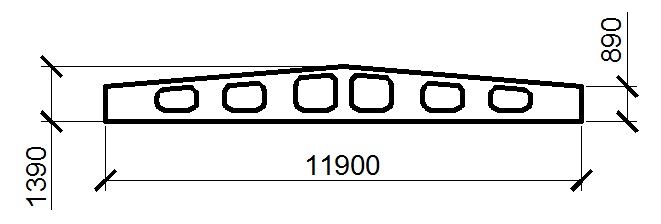

Для покрытия блока «В» приняты решетчатые балки стропильные железобетонные для покрытий зданий пролетом 12 м с номинальной высотой 890 мм по серии 1.462-1 Балки опираются на колонны.

5.6. Плиты покрытия

Несущими элементами ограждающей части покрытия являются сборные железобетонные ребристые плиты П1 12х3 м по серии 1.465-3. В местах установки водоприемных воронок запроектированы плиты П2 с отверстиями.

Для покрытия участка для продольного деформационного шва (перепад высот), запроектированы доборные плиты П4 400х600мм.

Основные плиты крепятся к ригелям. Доборные крепятся к основным плитам.

5.7. Подкрановые балки

Для мостовых кранов грузоподъемностью 30 и 10т шага колонн 12м применяются металлические и железобетонные разрезные подкрановые балки двутаврового сечения высотой 1558мм и 1416мм.

Крановые пути прокладываются из железнодорожных рельсов КР-70.

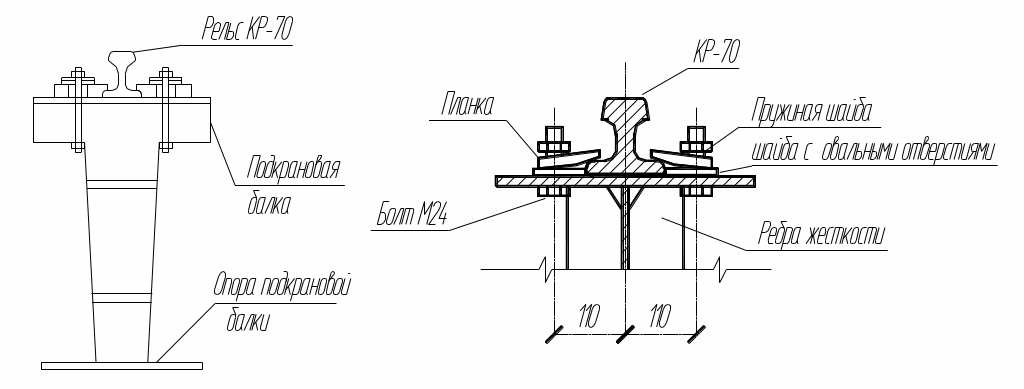

Для обеспечения устойчивости стенка металлической балки снабжена поперечными ребрами жесткости с интервалом 1,5 м. Площадь сечения ребер 120х8мм. Ребра обрываются по высоте 60 мм от нижней полки. Рельс КР-70 крепится к подкрановой балке на планках. Чтобы уменьшить ослабление верхнего пояса отверстиями под болты, планки в средней части балок располагаются в шахматном порядке. Разрезные подкрановые балки опираются на консоли рядовых колонн строганной нижней кромкой рядовых опорных ребер. Одно из ребер усилено планкой толщиной 6мм примерно на 2/3 высоты. В пределах этой планки расположены соединительные болты.

Крепление железобетонной подкрановой балки производится на анкерных болтах пропущенных сквозь опорный лист предварительно приваренный к нижней закладной пластине, а к шейке путем приваривания вертикального листа к закладным пластинам. Болтовые соединения после рихтовки завариваются. Рельс в виде сварной плети на длину деформационного отсека укладывается на упругой прокладке из прорезиненной ткани и закрепляется парными лапками на зашплинтованных болтах.

Д ля предупреждения аварий при работе крана у торцов здания устраиваются ограничители движения, снабженные устройством автоматически включающим торможение.

Привязка оси рельса к продольной разбивочной оси 750 мм.

5.8. Наружные стены

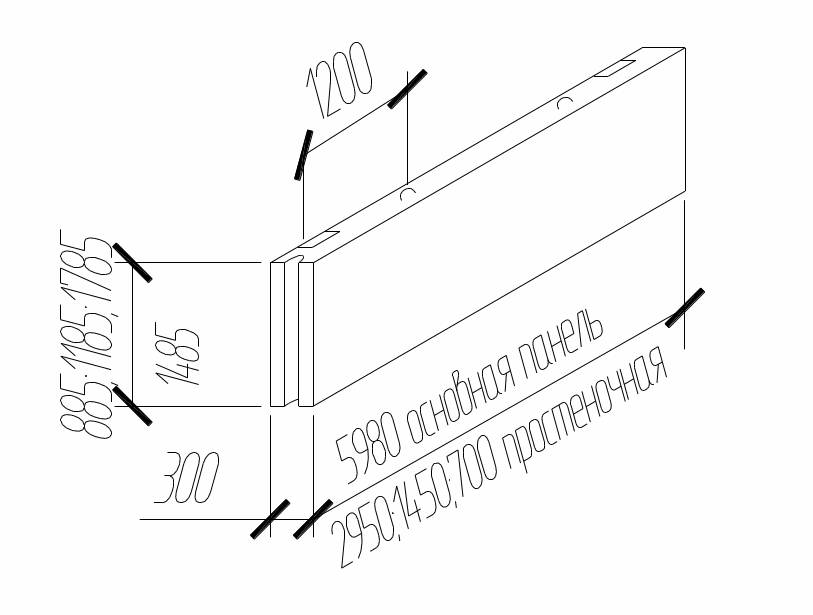

Наружные стены – самонесущие навесные панели по серии 1.432-5 и 6м по серии 1.432-3.

В местах установки ворот, дверей запроектированы кирпичные вставки на высоту 4,5м.

5.9. Перемычки

Над воротами и дверными проемами устанавливаются перемычки марки 1ПГ44-8 (ГОСТ 948-84) l=4410,b=250,h=290. Воротный проем обрамляется сборной железобетонной рамой, вписывающейся по внешним размерам в принятую разрезку панельной стены.

5.10. Ворота и двери

Ворота в наружных стенах распашные размером 4.2х4,2м. Двери однопольные глухие высотой 2100мм шириной 1000мм.

5.11. Окна

В соответствии с размерами стеновых панелей приняты стальные оконные панели с алюминиевыми переплетами. Для 12-ти метрового шага колонн выполняются с номинальными размерами по фасаду 10,5х1,2 и 10,5х1,8м.. Для проветривания – 100% окон открывающиеся.

5.12. Полы

В соответствии с назначением производственных участков приняты следующие типы полов:

Склад металла с заготовочным отделением– ксилолитовый на песчаном растворе пол

термическая обработка – пол из чугунных плит

Штамповочное, ковочное отделение– асфальтобетонный пол

Сан. узел - из керамических плиток на битумной мастике

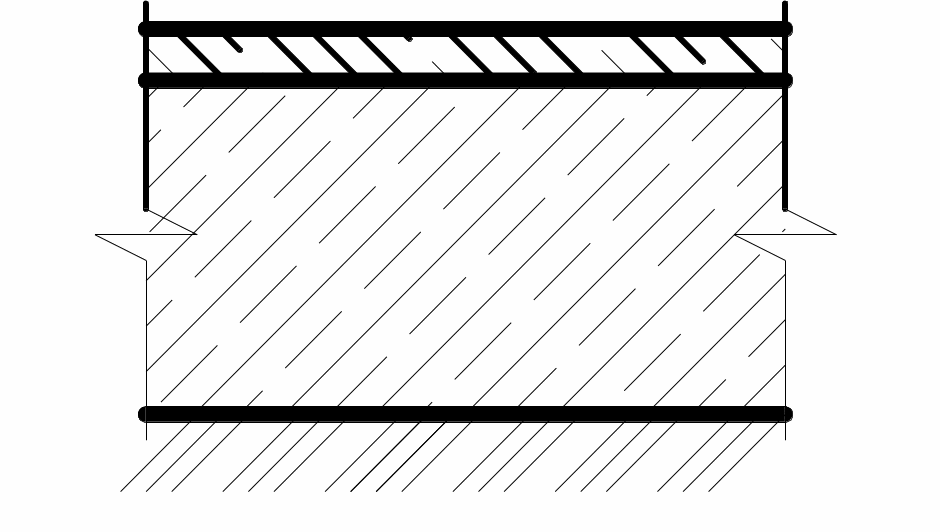

Экспликация полов

Тип пола	Схема пола	Элементы пола и их толщина	Площадь пола, м
Склад шихтовых материалов		Покрытие – Ксилолит, цементно-песчаный раствор 20мм Подстилающий слой - бетон М 100 120мм Основание - уплотненный грунт	569

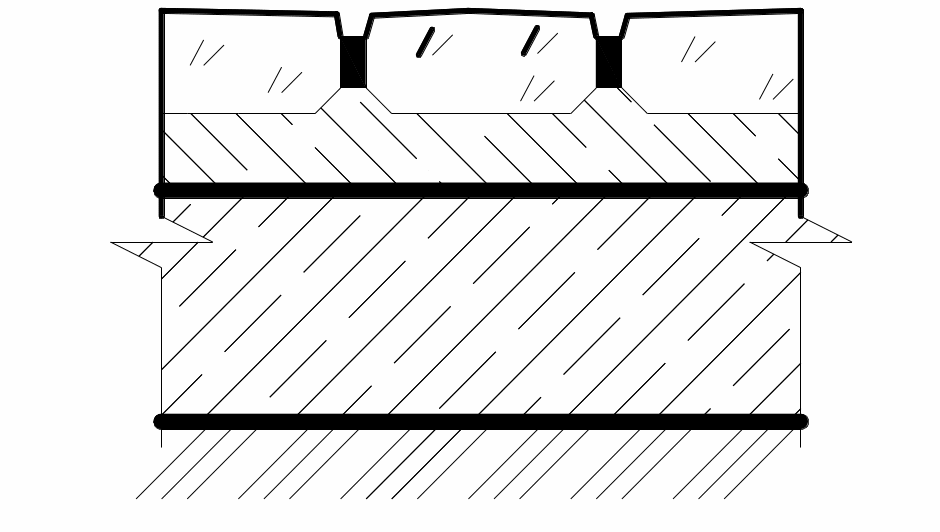

Плавильное отделение		Покрытие - Чугунные плиты с опорными выступами или дырчатые 6мм Прослойка –цементно-песчаный раствор 60мм Подстилающий слой – бетон М 100 100мм Основание- уплотненный грунт	562

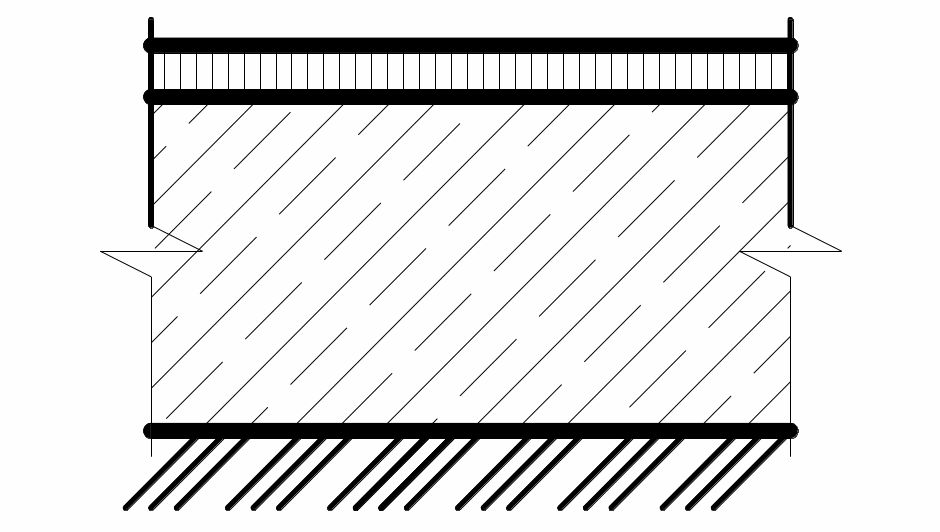

Заливочное и формовочное отделения		Покрытие асфальтобетон 50 мм Подстилающий слой ж/б плиты по песчаной подготовке (120+50) мм Основание - уплотненный грунт	2304
