13. Разновидности шины pci.

Совершенствование выч техники делает шину PCI узким местом в компьютере. В связи с этим постоянно произв доработки данной шины призванные улучшить ее характеристики и прежде всего пропускную способность. 1-я версия V.10 появилась в 1992 году.

Она предполагала обмен 32-разр. Словами на частоте 33 МГц. Позже в спецификации PCI , была введена возможность обмена 64 разр. Данными.

PCI V.21 в нач. варианте предполагала работу на частоте 66 МГц.

V.22 и V.23 уточняли и разъясняли некоторые положения спецификации. Для этих версий пропускная способность шины может доходить до 533Мбит/сек.

Версия PCI – X разрешает работу на частоте от 66 МГЦ до 533 МГц. При этом максимальная пропускная способность возрастает до 4356Мб/сек.

Последней разработкой в области PCI является шина PCI – express. Она фактически не является шиной как таковой. Логика ее работы представляет соединения типа “точка-точка”. Для обеспечения обмена со многими ус-вами в состав шины введен переключатель.

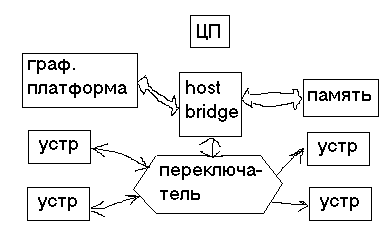

Хотя на рисунке переключатель показан отдельно, обычно он входит в состав чипсета. Всё более высокие требования по скорости обмена уже не могут быть выполнены в пределах концепции предыдущих интерфейсов. В частности большие проблемы вызывает обмен по 64-разр. шине,

т.к. отдельные разряды приходят к получателю с различной задержкой, поэтому ширина шины PCI - Е сохранена до 8 разрядов. При этом сокращаются взаимные помехи, вызванные одновременным переключением многих сигналов. Для 8 сигналов проще достигнуть одновременности их появления, чем для более широкой шины. В целом сокращение размерности шины позволило поднять пропускную способность до 2.5 Гбит/сек.

Другой особенностью данной архитектуры является возможность множественных соединений типа “точка-точка”. В частности для обмена с графической платой используются 16 – канальные соединения. Переключатель, введенный в состав чипсета позволяет производить обмен, минуя главный мост. За счет этого удается поднять производительность системы путем осуществления параллельного обмена в нескольких направлениях.

Для ус-в промышленного назначения принят стандарт Compact PCI. От обычной шины PCI V.21 она отличается возможностью подключения8 ус-в, вместо 4. В связи с этим в разъеме появились 4 дополнительные сигнала запроса и предоставления управления шиной.

Шина поддерживает 32 и 64 битный обмен и может работать на частоте 33 и 66 МГц. В промышленной шине возможно применение географической адресации, при этом адрес модуля, на который он отзывается при программном обращении, определяется положением модуля в каркасе.

Геогр. адресация позволяет представлять однотипные модули не заботясь о ???стр2?? их адресов.

Конструкция плат расширенно имеет неск-ко разъемов, один из них занят шиной, а остальные используются разработчиками для разводки своих цепей.

Контакты питания делаются на плате расширенно несколько более длинными, чем др. контакты. Это дает возможность горячей замены модулей.

На базе интерфейса Compact PCI разработана спецификация PXI – это расширение для инструментальных систем. Особенностью этой спецификации явл. наличие8 линий, кот-е звездообразно соединяют первый слот после системного контролера с остальными слотами. Эти линии призваны синхронизировать события на разных модулях. Для этого на них с задержкой относительно др. др. подается высокостабильная частота. Такой подход необходим для построения измерительных систем. Другой особенностью данной шины явл. доп. локальные шины, соединяющие соседние слоты. По ним можно передавать как цифровые, так и аналоговые сигналы:

Модули PXI совместимы с шиной PCI и наоборот, однако все преимущества спецификации PXI реализ. Только при установке модулей PXI в свою шину.
