3 4. Отопление газовыми инфракрасными излучателями.

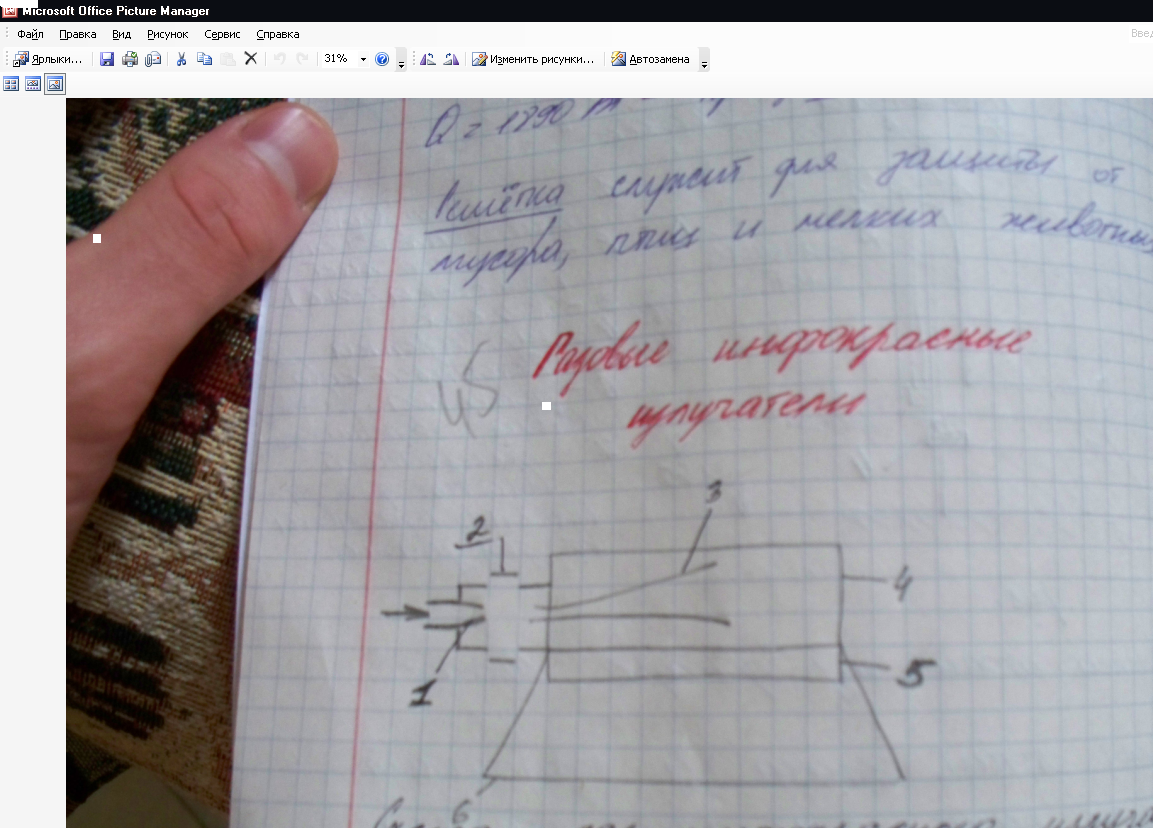

Схема газового инфракрасного излучателя.

1-сопло; 2-регулятор; 3-смеситель; 4-распределительная камера; 5-огневая насадка; 6-рефлектор;

В отоплении газовыми инфракрасными излучателями используется горелка инжекционного типа для газа низкого давления. Газ, выходя из сопла, засасывает окружающий воздух и перемешивается с ним в смесителе. После смесителя газовоздушная смесь поступает в распределительную камеру. При работе горелки газовоздушная смесь подогревается и сгорает на поверхности плиток, которые нагреваются до температуры 850 ⁰С. При этой температуре около 60% теплоты выделяется при сгорании газа и передается излучением в виде инфракрасных лучей.

Количество и размещение горелок определяют по типу и производительности горелок.

35. Преимущества и недостатки, область применения газового отопления.

Газ обладает рядом преимуществ:

высокая теплотворность;

сжигание в строгом соответствии с технологическими требованиями;

отсутствие золы и шлака;

благоприятные условия для автоматизации горения газа и транспортирования его по газопроводам;

простая подача газа к мелким разбросанным установкам;

малая трудоемкость обслуживания агрегатов.

Газ широко применяется для отопления зданий как при централизованном теплоснабжении (для обогревания паровых или водогрейных котлов, в системах поквартирного отопления для обогревания генераторов тепла), так и при местном отоплении. При использовании газа в местных системах преимущества его проявляются в наибольшей степени. Максимальный эффект получается при

отоплении зданий специально сконструированными нетеплоемкими газовыми приборами и газовоздушными агрегатами.

Газ обладает следующими недостатками:

при его проникании в помещения ухудшаются санитарные условия в здании;

утечка газа из газопроводов может вызвать отравление людей;

газ повышает пожарную опасность помещений.

Недостатки могут быть устранены путем создания рациональных конструкций специальных газовых отопительных приборов, оснащенных автоматикой безопасности.

36. Общие сведения и классификация систем электрического отопления.

Системы электрического отопления в зависимости от времени потребления энергии и времени отопления помещения подразделяются на прямые (если время потребления электроэнергии и время отопления совпадают) и аккумуляционные (если время потребления электроэнергии и время отопления не совпадают), работающие по закону Джоуля-Ленца (нагрев с сопротивлением) и использующих эффект Пельтье.

В зависимости от температуры на теплоотдающих поверхностях на низкотемпературные (с температурой на теплоотдающих поверхностях не более 100°С) и высокотемпературные (с температурой на теплоотдающей поверхности более 100°С).

Закон Джоуля-Ленца: электрическая энергия, проходя по нагревательному элементу и преодолевая его сопротивление, полностью переходит в тепловую:

(20.1)

где – количество тепловой энергии, выделяющейся за промежуток времени , Дж;

– сила тока, А;

– сопротивление проводника, Ом;

– время прохождения электрического тока по проводнику, с.

Эффект Пельтье: при протекании электрического тока , А, через контакт двух разнородных проводников в месте контакта в зависимости от направления тока в единицу времени выделяется или поглощается некоторое количество теплоты , Дж/с, пропорциональное силе тока:

(20.4)

где – коэффициент Пельтье, (Дж·А)/c.
