6. Контрольно-измерительные приборы, стенды, оснастка для тех обслуживания и восстановления бытовых холодильников, электропылесосов, бытовых кондиционеров

Стенд СП-1 для проверки пылесосов после ремонта.

Предназначен для проверки мощности, тока и создаваемого разрежения ручных и напольных пылесосов. Стенд выполнен стационарным. Представляет собой каркас прямоугольной формы, сваренный из стали. На панели стенда размещены: амперметр, вольтметр , тягомер , выключатель , предохранители, сигнальная лампочка и ручка автотрансформатора типа ЛАТР. Стенд укомплектован прибором для измерения емкости конденсаторов помехоподавляющих устройств коллекторных электродвигателей.

При испытании соединительный шнур пылесоса включают в розетку, которая расположена на боковой стенке стенда. С помощью ручки / автотрансформатора осуществляется плавный подъем напряжения от нуля до номинального значения питания проверяемого пылесоса. Параметры пылесосов контролируют по приборам. Стенд имеет шланг с наконечником, который присоединяется к входному отверстию пылесоса при измерении создаваемого разрежения. Кроме того, на передней панели стенда имеется розетка 8 для включения двух проводов с наконечниками, соединенных с источником питания и сигнальной лампочкой. Таким пробником можно определить исправность цепи, так как в этом случае зажигается сигнальная лампочка. Если цепь оборвана, сигнальная лампочка не горит.

Оборудование для ремонта холодильников можно разделить на два типа – диагностическое, которым проводится предварительная диагностика, и основное, которые осуществляется непосредственно ремонт.

Начнем с диагностического. У каждого мастера должен быть электронный течеискатель, с помощью которого могут быть выявлены весьма малые утечки любых хладагентов типа CFC, HFC и HCFC, а также их смесей. Режим отсечки (lock-out mode) — в этом режиме прибор запоминает концентрацию хладагента в разных зонах и сигнализирует только в месте максимальной концентрации, указывая на место утечки.

Вакуумный насос. Служит для вакуумирования холодильного агрегата перед заправкой его фреоном. Вакуумирование холодильного контура производится с целью удаления из контура воздуха и газа после опрессовки и, самое главное, для понижения содержания влаги.

Переносной стенд СХ-1. Предназначается для проверки холодильников по следующим параметрам: напряжение питания, потребляемая мощность, потребляемый ток, коэффициент рабочего времени, температура в трех точках холодильной камеры при температуре окружающей среды +5...4-35° С и относительной влажности воздуха до 80%. Стенд состоит из корпуса и приборной панели, на которой размещаются: вольтметр, амперметр, микроамперметр, ваттметр, счетчики импульсов, тумблер для привода мультивибратора. Холодильник подключается к стенду, и нажатием кнопки запускается холодильный агрегат; по ваттметру определяется потребляемая мощность, а по амперметру — потребляемый ток. Для определения коэффициента рабочего времени дополнительно включается тумблер. При работе компрессора отсчет ведется обоими счетчиками (счетчиком рабочего и счетчиком общего времени). Когда двигатель компрессора не включен, отсчет ведется одним счетчиком общего времени.

Стенд ПУВЗ- установка для вакуумирования и заполнения хладоном холодильника. Конструктивно установка выполнена с учетом возможности её переноски по цеху и её доставки на дом к владельцам холодильников.

На каркасе установки размещен вакуум-насос с электродвигателем. Над вакуум-насосом расположены короб со смонтированными в нем тремя вентилями, система гидропневморазводки, а также система электроразводки и коммутации. К основанию каркаса прикреплена дугообразная ручка, изготовленная из трубы.

К системе гидропневморазводки подключен мановакуумметр. С правой стороны установки находится дозатор с манометром. На дозаторе установлена стеклянная трубка с измерительной шкалой. На дне дозатора расположен нагревательный элемент для подогрева хладагента. К выходному штуцеру установки с помощью накидной гайки крепится гибкий рукав с быстросъемной муфтой для подключения к баллону с хладагентом и холодильному агрегату.

Принцип работы установки основан на откачивании воздуха из системы холодильного агрегата и создании разрежения с последующим заполнением системы холодильного агрегата хладагентом из дозатора установки. При этом разрежение (вакуум) контролируется по мановакуумметру, давление в дозаторе — по манометру, количество заправляемого хладагента — по мерной шкале и переводной таблице. Установка и холодильный агрегат связаны гибким шлангом с быстросъемной муфтой.

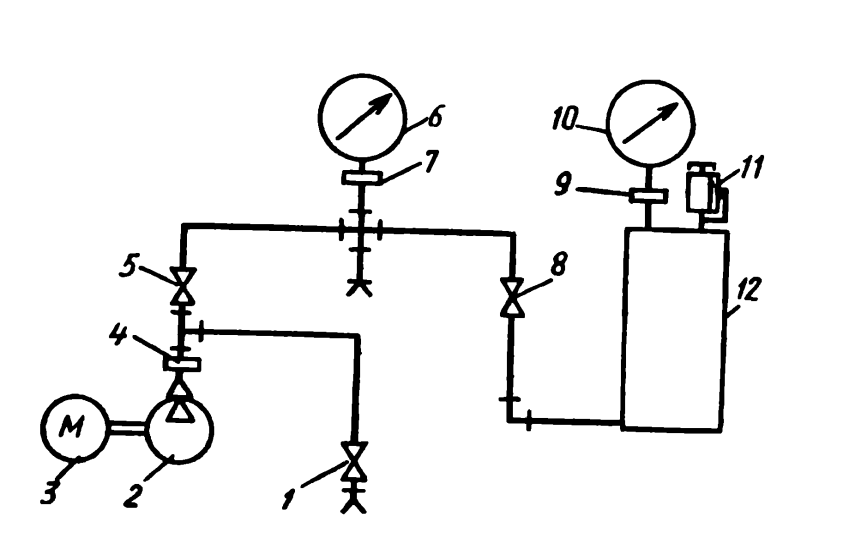

Рис. Схема установки ПУВЗ:

1 – вентиль впуска воздуха; 2 – вакуумный насос; 3 – электродвигатель;4, 7 – проходник;

5 – вентиль вакуумирования; 6 – мановакуумметр; 8 – вентиль заправки холодильного агрегата, дозатора; 9 – втулка; 10 – манометр; 11 – стравливающий клапан; 12 – дозатор.

Весы электронные. Используются для дозирования количества фреона заправляемого в холодильный агрегат.

Оборудование для обслуживания кондиционеров:

Комплект для развальцовки медных труб. Используются для развальцовки медных труб (фреоновая магистраль) для соединения наружного и внутреннего блоков.

Манометрическая станция Используется для замеров высокого и низкого давления хладагента. Манометр высокого давления служит для измерения давления нагнетания. Манометр низкого давления служит для измерения давления всасывания. Манометрическая станция может применяться при вакуумировании холодильного контура.

Вакуумметр Необходим при вакуумировании холодильной системы перед заправкой хладагентами. По этому прибору можно определить герметичность трассы, а также присутствие неконденсирующихся примесей и влаги.

Шланги для контроля и заправки Применяются для соединения сервисных портов кондиционера (клапан Шредера) и манометрической станции.

Вакуумный насос Вакуумный насос применяется как при монтаже кондиционеров, так и при их ремонте. Вакуумирование—это процесс удаления неконденсирующихся примесей, проще говоря, воздуха и влаги из магистрали и внутреннего блока, а при ремонте конденсаторного блока—из всей холодильной системы.

Заправочный цилиндр и электронные весы Заправочный цилиндр и электронные весы используются для дозаправки и заправки холодильной системы. Он необходим при монтаже, так как завод- изготовитель обычно заправляет кондиционеры хладагентом с расчетом на минимальный размер трассы (5-8 метров, см. инструкции по монтажу кондиционера). Также применяется при заправке хладагентом после ремонта кондиционера.

Цифровой термометр Применяется для измерения температуры в обслуживаемом помещении, перепада температуры входящего и выходящего воздуха—как для внутреннего, так и для наружного блока.

Трубогибы пружинные, рычажные, эспандерные Применяются для качественной гибки медной трубы. Не использование этого инструмента может привести к поломке трубы в местах сгиба, что может привести к выходу из строя кондиционера: в месте сгиба может произойти закупорка трубы, что создаст препятствия для работы компрессора.

Труборез Используется для качественной резки трубы без образования стружки, так как стружка, попавшая в трубу, может засорить фильтры, капиллярные трубки, дюзы, ТРВ, что в свою очередь приводит к выходу из строя компрессора.

Ремер Применяется для снятия заусенцев перед развальцовкой. Необходимо помнить, что при обработке труб ремером труба должна быть направлена вниз, иначе в нее может попасть стружка.
