Водоопреснительная установка

(тип D – PU – 36 – C100)

Производитеность установки – 30 тонн в день.

Принцип действия: забортная вода посредством эжекторного насоса подается в верхнюю часть ВОУ, где нагревается за счет паров испарившейся воды, эти пары конденсируются на трубках клнденсатора. Вакуум в установке создается посредством ежекторного насоса и эжектора, который создает разряжение в установке. Часть забортной воды, поступившей в конденсатор идет за борт, остальная часть поступает в испаритель, уже являясь питательной водой (ее температура приблизительно 50ºС, за счет подогрева).

В испарителе забортная вода подогревается за счет теплообмена между пресной водой из-за зарубащечного пространства ГД, протекающей в трубках испарителя. Образованный пар за счет испарения проходит в конденсатор и конденсируется, полученная пресная вода откачивается дистиллятным насосом в цистерну пресной воды. Та часть питательной воды, которая не испарилась, откачивается эжектором и цикл повторяется снова (схема и чертеж приведены ниже).

Из 6 тонн забортной воды в среднем получается 1 тонна пресной воды. ВОУ также оснащена соленомером для учета качества пресной воды, в зависимости от его результата пресная вода будет направлена либо в цистерну, либо обратно в ВОУ. Для системы охлаждения ГД ВОУ является холодильником. Поэтому при неработающем ГД (на стоянке) греющей средой для ВОУ является пар (7 кг/см²). Но это невыгодно с экономической точки зрения, для ВОУ желательно как можно больше времени находится в работающем состоянии, поэтому желательно чтобы установка работала в ходовом режиме внезависимости от того есть потребность в воде или нет. Также предусмотрена установка дозации химических реагентов.

Характеристики питательных насосов:

а) насос забортной воды Q = 75 m³/ч

б) дистиллятный насос Q = 1,250 m³/ч

Температуры сред:

а) забортная вода на входе в ВОУ - 33ºС

б) забортная вода на выходе из ВОУ - 41ºС

в) питательная вода - 50 ºС

г) дистиллят - 55ºС

д) греющая среда на входе - 80ºС

е) греющая среда на выходе – 69ºС

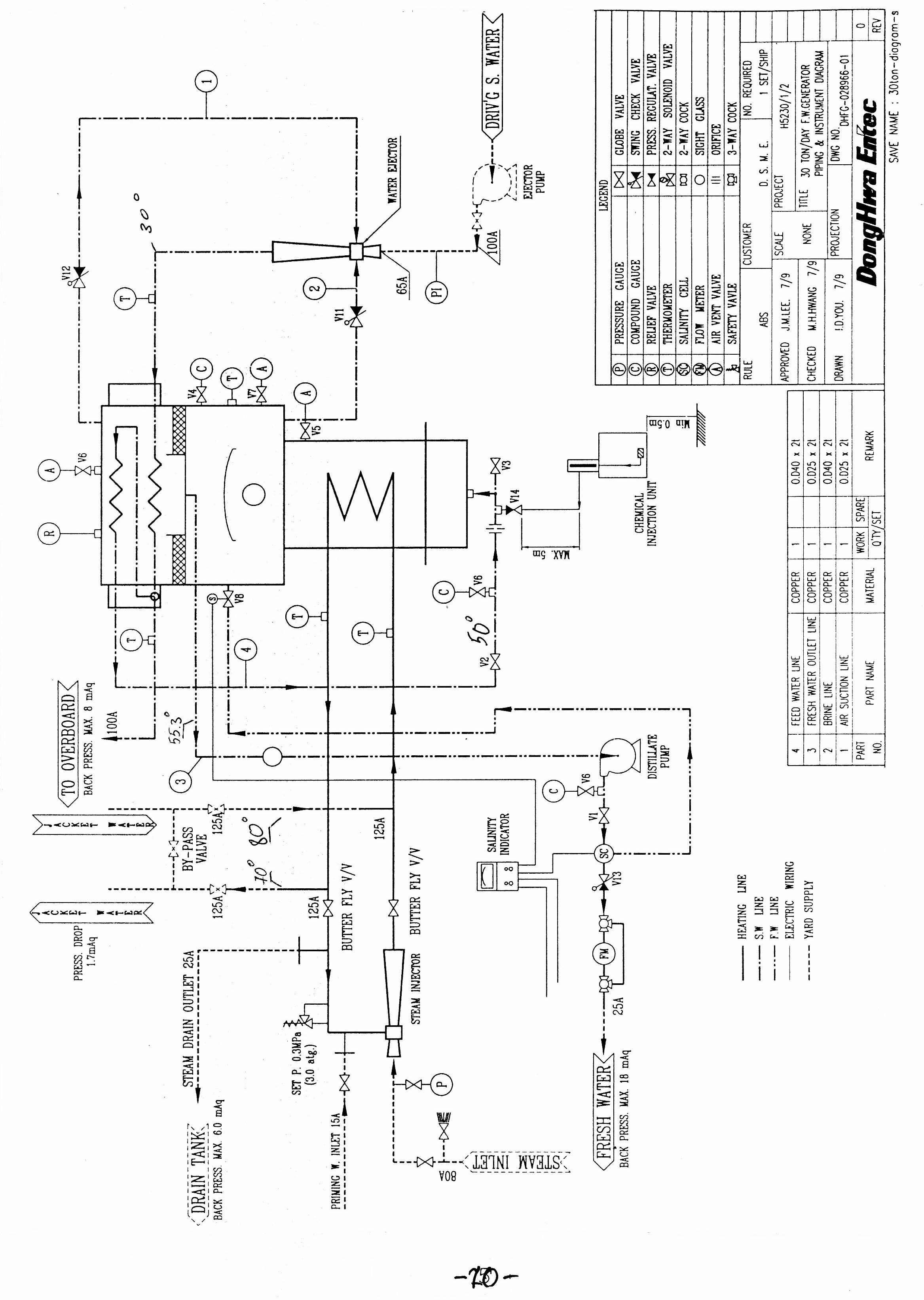

рис.16

Алгоритм включения ВОУ

1) запустить эжекторный насос, открыть клапан нагнетания, открыть клапан сброса за борт

2) открыть клапана входа и выхода охлаждающей воды конденсатора

3) открыть клапан питательной воды

4) когда вакум в опреснителе станет 700 мм., открыть вход и выход греющей воды,постепенно прикрывая байпасный клапан

5)закрыть воздушный кран в верхней части опреснителя

6) когда пресная вода достигнет смотрового стекла всасывающего трубопровода дистиллятного насоса, запустить насос и регулировать количество воды нагнетательным клапаном.

Остановка

Перед остановкой ВОУ байпасный клапан должен быть открыт.

1) закрыть клапана входа и выхода теплообменника

2) остановить дистиллятный насос

3) отключить сигнализацию солености

4) закрыть питательный клапан

5) остановить эжекторный насос

6) закрыть входж и выход на конденсатор

7) закрыть клапан сброса за борт, закрыть нагнетание эжекторног насоса

Регулировка производительности

Регулируется путем уменьшения, увеличения количества греющей воды. Количество может быть отрегулировано байпасным клапаном. Если температура гоеющей воды ниже необходимой, то количество потока, проходящего через испаритель будет увеличено. Температура испарения должна быть 46 - 58ºС . Если температура ниже, то вакуумно прерывательный кланан приоткрывается или количество охлаждающей воды уменьшается.
