13.Нивелирование поверхности. Способы нивелирования поверхности по квадратам. Вычисление высот и составление плана.

Нивелирование поверхности — один из способов топографической съемки, при котором на местности по определенному правилу располагают точки, высоты которых определяют геометрическим нивелированием. используют разные методы нивелирования: по квадратам, параллельных линий, магистралей (полигонов) и др., из которых наибольшее распространение получил метод нивелирования по квадратам. Данный метод используют при топографической съемке открытых участков местности со размеренным рельефом в больших масштабах (1:500—1:5000) с малой (0,1—0,5 м) высотой сечения рельефа с целью составления проекта вертикальной планировки и подсчета размеров земельных работ. При нивелировании по квадратам опорную сеть квадратов не создают,а сразу разбивают заполняющую сеть квадратов заданных размером (например, 10х10, 20х20, 40х40 м).Вершины квадратов закрепляют колышками. Станции выбирают так, чтобы из связующих точек образовался замкнутый полигон. С каждой станции в зависимости от характера рельефа определяют отметки вершин квадратов в радиусе 100 - 150 м. Для контроля нивелирования на станции подсчитывают взгляды на связующие точки. Так как два значения превышения, определенного с двух смежных станций между одними и теми же точками, должны быть равны, то m1 - n1 = m2 - n2 или m1 + n2 = m2 + n1. Таким образом, контроль нивелирования на станции состоит в том, что сумма накрест лежащих взглядов (отсчетов) на связующие точки должны быть равны. Расхождение сумм не должны превышать 3 мм.

Вычисленные превышения по опорному полигону выписывают в ведомость, в которой их уравнивают и вычисляют высоты вершин опорного полигона, приняв одну из них за исходную. Вычисленные высоты связующих точек выписывают на полевую схему. Затем по высотам двух точек на каждой станции вычисляют два значения горизонта прибора, среднее из которых выписывают над номером станции.

После вычисленной обработки результатов нивелирования составляют топографический план, на которой наносят границу участка, вершины квадратов, дополнительные точки, полученные в характерных местах рельефа, контуры ситуации. Подписывают высоты точек и проводят горизонтали с заданной высотой сечения рельефа. План вычерчивают тушью в соответствии с условными знаками.

Затем производится съёмка ситуации путём промеров от вершин квадратов. Необходимо передать высоту на одну из вершин квадратов, чтобы потом получить высоты точек.

Проведение горизонталей включает два действия: интерполирование и проведение горизонталей. Интерполированием горизонталей называют определение на плане точек, высоты которых кратны принятой высоте сечения рельефа.Горизонтали интерполируют только между точками, находящимися на одном скате.

14.Сущность мензульной съемки. Устройство, исследования, поверки и юстировка мензульного комплекта.

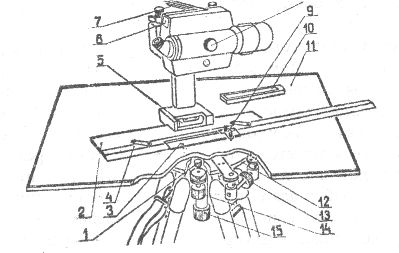

 При мензульной съемке план участка местности создается прямо в поле, т.е. результаты съемки ситуации и рельефа наносят на план на каждом пункте, где установлен прибор для съемки. Для выполнения мензульной съемки применяют мензулу, кипрегель и рейку;  внешний вид комплекта приборов изображен на рис

 1 - винт, 2 - линейка основная, 3 - линейка масштабная, 4 - линейка дополнительная, 5 - уровень, 6 - уровень зрительной трубы, 7 - зеркало уровня вертикального круга, 8 - маховичок трибки, 9 - штифт наколочный, 10 - буссоль, 11 - мензульная доска, 12 - диск, 13 - винт наводящий, 14 - винт, 15 - винт закрепительный.

При мензульной съемке горизонтальные углы не измеряют, а строят на планшете графически; для этого планшет должен быть ориентирован на местности. Над точкой А местности центрируют точку а планшета (рис.7.12). Планшет устанавливают в горизонтальное положение и ориентируют по линии AB. Наводят трубу кипрегеля на точку C местности и проводят карандашом по линейке кипрегеля направление на точку C.

Угол bac на планшете - это горизонтальный угол B'A'C', т.е. искомый горизонтальный угол. Можно сказать, что плоскость планшета выполняет роль лимба с центром в точке a, а отсчет по лимбу заменяется прочерчиванием наблюдаемого направления. Мензульную съемку иногда называют углоначертательной.

Для определения планового положения точки C остается только измерить горизонтальное проложение линии AC и отложить его от точки a на прочерченном направлении в масштабе съемки. Затем измеряют превышение точки C относительно точки A, вычисляют отметку точки C и подписывают ее на плане; съемка точки C закончена.

Устройство и поверки мензулы. Мензула состоит из штатива, подставки и планшета. Штатив обычно деревянный, укороченный, с нераздвижными ножками; можно использовать и обычный штатив для теодолита. Металлическая или деревянная подставка имеет подъемные винты, а также закрепительный и наводящий винты для вращения планшета вокруг оси подставки. Мензульный планшет - это доска размером 60 х 60 х 3 см; она имеет гнезда с резьбой для скрепления с подставкой. На планшет наклеивают чертежную бумагу высокого качества (ватман). В настоящее время применяют прикрепляемый к планшету струбцинами или гвоздями дюралевый лист, на котором наклеен ватман.

Перечислим поверки мензулы. Мензула должна быть устойчивой, без люфтов в винтах, в наконечниках ножек штатива и в других местах. Верхняя поверхность планшета должна быть плоской. Это условие проверяется линейкой; просвет между линейкой и планшетом допускается 0.5 - 1.0 мм.

Плоскость планшета должна быть перпендикулярна оси вращения подставки. Подъемными винтами планшет приводят в горизонтальное положение и затем, освободив закрепительный винт, медленно вращают мензулу вокруг оси. Если условие выполняется, то пузырек уровня на линейке кипрегеля остается в нульпункте. Если пузырек уровня уклоняется от нульпункта более трех делениий, то мензулу нужно сдать в ремонт.

Проверка и юстировка установочного уровня на кипрегеле

Ось цилиндрического уровня на линейке кипрегеля должна быть параллельна ее нижней плоскости. Ставят кипрегель по направлению двух подъемных винтов подставки мензулы и приводят ими пузырек уровня в нуль-пункт. Отметив положение линейки черточками у ее концов, переставляют кипрегель на 180° . Если пузырёк сойдет с нуль-пункта более чем на одно деление, то исправительными винтами уровня перемещают его к нуль-пункту на половину дуги отклонения от него, а подъемными винтами мензулы приводят его в нуль-пункт. Проверку повторяют до выполнения условия.
