48 Определение маршрутов аэрофотосъемки и построение зон продольного и поперечного перекрытий.
Для корректного прокладывания маршрута при аэрофотосъёмке часть участка местности, сфотографированного на одном снимке, обязательно должна быть отображена и на другом. Эту особенность аэрофотоснимков называют продольным перекрытием. Продольное перекрытие — это отношение площади, сфотографированной на двух соседних снимках, к площади, изображённой на каждом отдельном снимке, выраженное в процентах. Обычно значение продольного перекрытия на аэрофотоснимках составляет 60 %, хотя в особенных случаях данные значения могут быть изменены в соответствии с требованиями к этим снимкам.
Если требуется провести аэрофотосъёмку обширного по ширине участка, то фотографирование заданной площади производят серией параллельных маршрутов, имеющих поперечное перекрытие. При такой фотосъёмке стандартное значение перекрытия обычно составляет 30 %.
Для проведения аэрофотосъёмки задаются высота полёта относительно фотографируемой местности, фокусное расстояние камеры аэрофотоаппарата, сезон, время и порядок прокладывания маршрутов.
Из-за подвижности основания при аэрофотосъёмке в каждый момент фотографирования центр проектирования объектива и плоскость аэроснимка занимают произвольное положение. Величины, определяющие пространственное положение снимка относительно принятой системы координат, называются элементами внешнего ориентирования снимка. Это три линейные координаты центра проектирования xs, ys, zs и три угла, определяющие поворот снимка вокруг трёх осей координат.
В связи с развитием технологий спутникового позиционирования в последнее время при производстве аэрофотосъёмки (с целью облегчения обработки результатов) большой популярностью пользуются системы GPS и ГЛОНАСС.
Продольное и поперечное перекрытия предохраняют от пропусков в фотографировании земной поверхности. Кроме того, продольное перекрытие позволяет по каждой паре снимков создать пространственную модель местности и на ее основе построить топографический план
49 Определение приближенных координат пункта «p» графическим способом (способ Болотова).

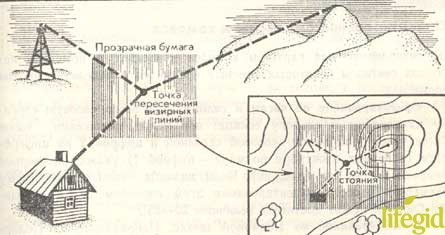

Способ Болотова — графический способ определения на карте, аэрофотоснимке, космическом снимке и т.п. положения точки по имеющимся изображениям трех и более точек. Способ применяется, когда требуется перенести с аэрофотоснимков и т.п. на карту какие-либо точки, которых на ней нет, а также для определения на карте и т.п. точки своего стояния на местности. Задача решается при помощи восковки (кальки, любой другой прозрачной бумаги или пленки), линейки и карандаша.
Когда нет возможности точно сориентировать карту применяют так званый способ Болотова. Для этого берут прозрачный листок бумаги и из одной точки последовательно визируют и прочерчивают направления на ориентиры, они должны быть видимы и опознаваемы на местности и на карте. Таких направлений должно быть три.
Потом рисунок (листок) надо наложить на карту, так что бы те прочерченные ориентиры, которые вы назначили, прошли через изображения этих ориентиров на карте. Точка на листке с которой выходят направления и будет точкой местонахождения вас.
