25 Технологическая схема производства аэротопографической съемки.

Понятие о стереотопографической съемке

 Стереотопографическая съемка является одним из основных современных методов создания топографических карт для больших территорий.

В основе стереотопографической съемки лежит стереоскопическое зрение, т. е. способность человеческого глаза ощущать объемность пространства. Под объемной моделью понимается уменьшенная пространственная оптическая модель местности, которая возникает при рассмотрении  двух перекрывающихся аэроснимков, образующих стереоскопическую пару (стереопару). Простейший стереоскоп – зеркально-линзовый, имеющий два внешних и два внутренних зеркала, наклоненных к плоскости горизонта под углом 45˚. Между зеркалами расположены две сменные линзы для увеличения изображения на рассматриваемых снимках.

Для получения стереоскопической модели необходимо разместить снимки так, чтобы одноименные точки на снимках находились на линиях параллельных зрительному базису (линии соединяющей центры глаз) и передвигают их вдоль этого направления до получения объемной стереоскопической модели. При этом левый глаз должен находиться над левым снимком, а правый – над правым.

Обработка аэроснимков (съемка рельефа и проведение горизонталей) выполняется на стереофотограмметрических приборах, в основе которых лежит измерение продольных параллаксов. Продольный параллакс р – разность абсцисс одной и той же точки на левом хл  и правом хп  снимках стереопары, т. е. р= хл–хп.

При определении превышения h между двумя точками используется зависимость между разностью параллаксов Δр этих точек, высотой съемки Н и базисом b между снимками, т. е.   .

Стереофотограмметрическую обработку снимков можно выполнять двумя методами – дифференцированным и универсальным.

При дифференцированном методе отдельные этапы создания топокарт – сгущение опорной сети, фототрансформирование, изготовление фотопланов и рисовка горизонталей – выполняются на разных приборах разными исполнителями. Дешифрирование аэрофотоснимков производится комбинированным способом специалистами – дешифровщиками. Нарисованные на аэроснимках горизонтали и результаты дешифрирования переносятся на фотоплан, который затем оформляется соответствующим.

При универсальном методе все процессы по созданию топографической карты выполняются на одном высокоточном оптико-механическом приборе. На  универсальных приборах сгущается опорная сеть, трансформируется аэрофотоизображение. Результатом обработки является графический план, который автоматически строится на графопостроителе. Дешифрирование ситуации производится комбинированным методом.

26 В чем основное различие технологий стереотопографического и комбинированного методов съемки?

Аэрофотогеодезия изучает и разрабатывает способы получения с самолета снимков земной поверхности и преобразования их в планы и карты местности.

Различают три вида аэрофотосъемки:

1) контурную, если результатом ее является контурный план;

2) комбинированную, когда контурный план дополняют рельефом, снятым с помощью мензулы;

3) стереотопографическую, когда по аэроснимкам в камеральных условиях на стереоскопических приборах получают топографический план местности.

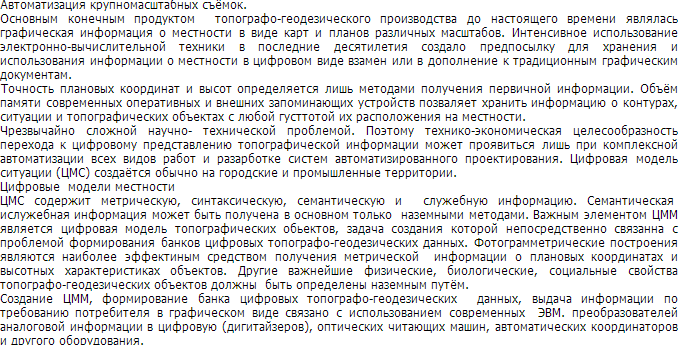

40. Автоматизация топографических съемок, технологическая схема автоматизации крупномасштабных съемок.

Современный этап развития топографии характеризуется широким внедрением компьютерной обработки в процесс создания топографических карт. Наиболее перспективная область — автоматическое распознавание информации с аэроснимков (дешифрирование объектов) с помощью ЭВМ, дальнейшая ее классификация и построение на ее основе GIS-систем.

41, Цифровая модель местности, роль баз данных в сборе, обработке, хранении и обновлении топографической информации.

Цифровая модель местности (ЦММ) – множество, элементами которого является топографо-геодезическая информация о местности. Она включает в себя:

метрическую информацию – геодезические пространственные координаты характерных точек рельефа и ситуации;

синтаксическую информацию для описания связей между точками – границы зданий, лесов, пашен, водоемов, дороги, водораздельные и водосливные линии, направления скатов между характерными точками на склонах и т.п.;

семантическую информацию, характеризующая свойства объектов – технические параметры инженерных сооружений, геологическая характеристика грунтов, данные о деревьях в лесных массивах и т.п.;

структурная информация, описывающая связи между различными объектами – отношения объектов к какому-либо множеству: раздельные пункты железнодорожной линии, здания и сооружения населенного пункта, строения и конструкции соответствующих производств и т.п.;

общую информацию – название участка, система координат и высот, номенклатура.

2. Хранение данных в ЦММ может быть организовано единым массивом в виде бесшовных карт. В современных геоинформационных системах, способных обрабатывать большие объемы данных, дробление информации по номенклатурным листам только мешает работе. В случае, если вы держите цифровую информацию полистно, вам нужно подгружать, например, одни и те же слои цифровых данных столько раз, сколько у вас листов, и столько же раз осуществлять запросы к пространственной информации при ее анализе. Если объекты находятся на нескольких листах карты, то они считаются отдельными - то есть имеют отдельную длину, площадь и т.д.

Важный вопрос обновления данных. Мы считаем, что для ЦММ имеет смысл поддерживать слой обновления данных, который не обязательно будет соответствовать номенклатурному делению на листы. Например, под заказ на определенную территорию возможно обновление данных ЦММ по материалам космической съемки. Информацию об актуальности данных можно получить из слоя номенклатурной разграфки, так как в большинстве случаев ЦММ создается по существующим топографическим картам, а также из слоя, который создается при обновлении данных по другим источникам. Область обновления поддерживается как полигональный объект, к которому приписывается информация об источнике обновления и организации, выполняющей данную работу.
