18.Какие методы топографической съемки используются в настоящее время?
В настоящее время используются традиционная (ручная) и современная (электронная) технологии топографической съёмки. При ручной технологии, измерения проводятся с помощью оптических приборов и стальных рулеток, обработка измерений ведётся с использованием калькулятора, результаты записываются на бумагу, как следствие, возникают ошибки, влияющие на качество топографического материала: ошибки взятия отсчёта, записи в журнал, ошибки ввода информации, при расчётах. При черчении плана, также происходят искажения, и, наконец, основа, на которую наносится план (бумага, лавсан, фанерный или алюминиевый планшет), подвергается деформациям, вследствие воздействия перепадов температур, влажности, постоянного использования и т.д. При использовании современной технологии, оператор наводит электронный прибор на отражатель и нажимает несколько кнопок (для взятия отсчёта, ввода номера пикета, кода пикета, записи информации в память прибора). С помощью компьютерной программы производится математическая обработка измерений и составляется топоплан в электронной форме — цифровая модель местности. Использование современной электронной и лазерной измерительной аппаратуры, компьютеров и специализированного программного обеспечения, и новых методов организации работ, позволяет избежать ошибок и получить качественный материал в короткие сроки.
Топографические съемки выполняют аэрофототопографическим и наземным методами. Наземные методы делятся на тахеометрическую, теодолитную, фототеодолитную и мензульную съемки. Выбор метода съемки определяется технической возможностью и экономической целесообразностью при этом учитываются следущие основные факторы: - размер территории, сложность рельефа, степень застроености и т.д. При съемке больших территорий наиболее эффективно приментя аэрофототопографическую съемку, на небольших участка местности, как правило используют тахеометрическую и теодолитную съемку. Мензульная съемка в настоящее время используется достаточно редко, как технологически устаревший вид съемки. Наиболее распространенный вид наземной топографической съемки - тахеометрическая съемка. Преимущественно выполняется с помощью электронного тахеометра, также возможно выполнять съемку с помощью теодолита. При тахеометрической съемке в поле выполняются все необходимые измерения, которые заносятся в память прибора либо в журнал, а план составляется в камеральных условиях.
19.Каковы основные методы аэротопографической съемки?

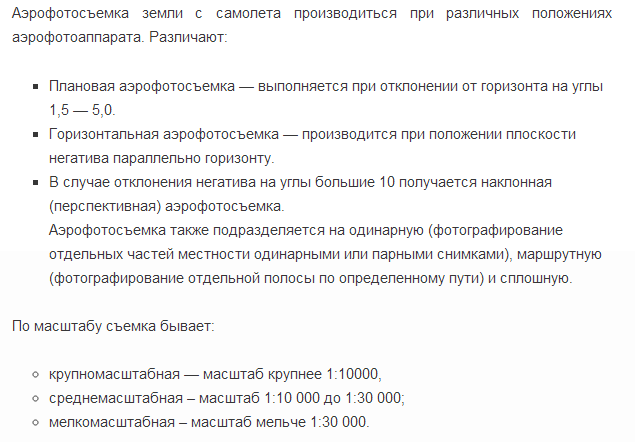

Аэрофотосъемка – это процесс фотографирования местности с летательного аппарата.
В зависимости от угла наклона оптической оси аэрофотоаппарата от вертикали, фотосъемку различают:
- плановую;
- наклонную.
Фотосхемы – группа аэроснимков, совмещенных по общим контурам и смонтированные на единой основе без четкого соблюдения масштабности изображения.
Фотоплан – группа аэроснимков, приведенных к одному масштабу, исправленных за углы наклона и смонтированных на общей основе.
21 Технологическая схема производства аэротопографической съемки.
Понятие о стереотопографической съемке
Стереотопографическая съемка является одним из основных современных методов создания топографических карт для больших территорий.
В основе стереотопографической съемки лежит стереоскопическое зрение, т. е. способность человеческого глаза ощущать объемность пространства. Под объемной моделью понимается уменьшенная пространственная оптическая модель местности, которая возникает при рассмотрении двух перекрывающихся аэроснимков, образующих стереоскопическую пару (стереопару). Простейший стереоскоп – зеркально-линзовый, имеющий два внешних и два внутренних зеркала, наклоненных к плоскости горизонта под углом 45˚. Между зеркалами расположены две сменные линзы для увеличения изображения на рассматриваемых снимках.
Для получения стереоскопической модели необходимо разместить снимки так, чтобы одноименные точки на снимках находились на линиях параллельных зрительному базису (линии соединяющей центры глаз) и передвигают их вдоль этого направления до получения объемной стереоскопической модели. При этом левый глаз должен находиться над левым снимком, а правый – над правым.
Обработка аэроснимков (съемка рельефа и проведение горизонталей) выполняется на стереофотограмметрических приборах, в основе которых лежит измерение продольных параллаксов. Продольный параллакс р – разность абсцисс одной и той же точки на левом хл и правом хп снимках стереопары, т. е. р= хл–хп.
При
определении превышения h между двумя
точками используется зависимость между
разностью параллаксов Δр этих точек,
высотой съемки Н и базисом b между
снимками, т. е.
.
Стереофотограмметрическую обработку снимков можно выполнять двумя методами – дифференцированным и универсальным.
При дифференцированном методе отдельные этапы создания топокарт – сгущение опорной сети, фототрансформирование, изготовление фотопланов и рисовка горизонталей – выполняются на разных приборах разными исполнителями. Дешифрирование аэрофотоснимков производится комбинированным способом специалистами – дешифровщиками. Нарисованные на аэроснимках горизонтали и результаты дешифрирования переносятся на фотоплан, который затем оформляется соответствующим.
При универсальном методе все процессы по созданию топографической карты выполняются на одном высокоточном оптико-механическом приборе. На универсальных приборах сгущается опорная сеть, трансформируется аэрофотоизображение. Результатом обработки является графический план, который автоматически строится на графопостроителе. Дешифрирование ситуации производится комбинированным методом.
