Приложение е
Примеры заполнения основных надписей

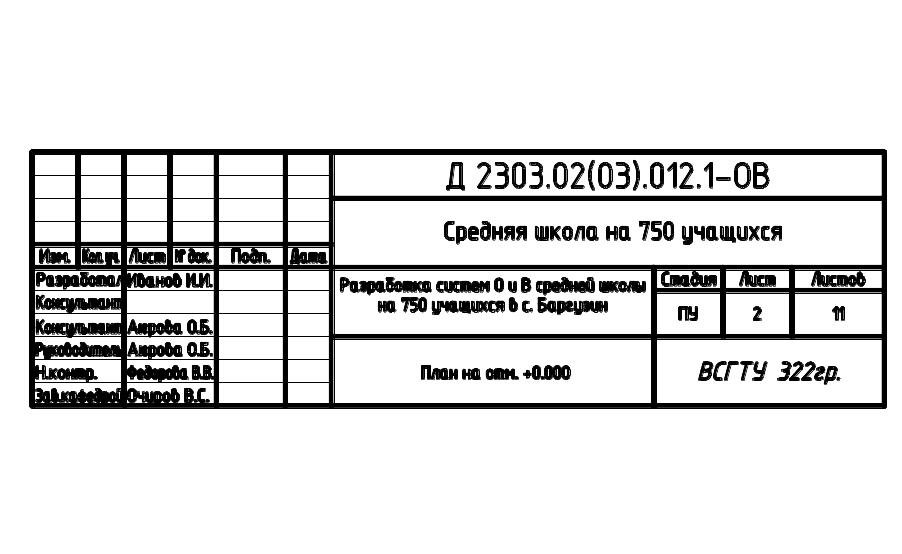

а) на листах графической части

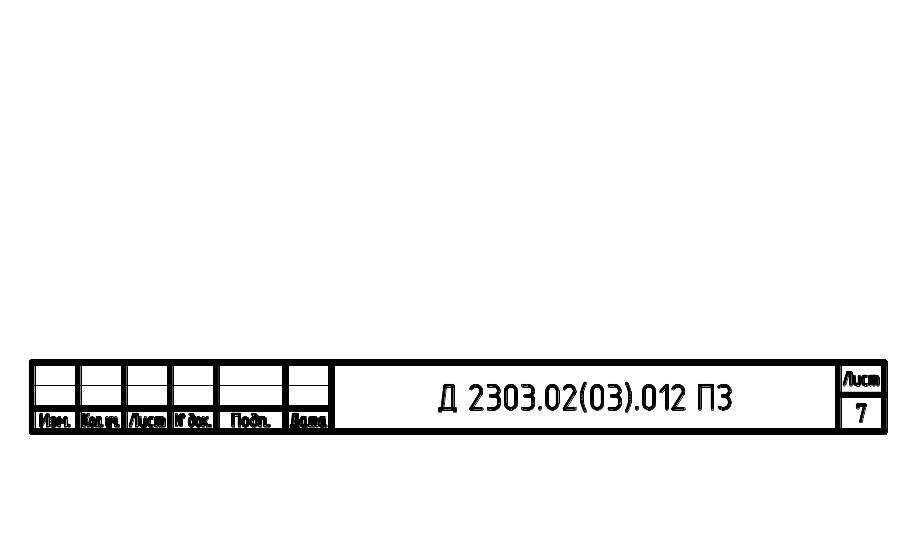

б) на последующих листах ПЗ
ПРИЛОЖЕНИЕ Ж |
||||
Условные графические обозначения элементов инженерных систем |
||||
Обозначение |
Наименование |
|||
На планах и разрезах |
На схемах |
|||
1 |
2 |
3 |
||
1 Системы вентиляции |
||||
|
|
Воздуховод круглого сечения |
||
|
|
Воздуховод прямоугольного сечения |
||
|
|
Воздуховод гибкий |
||
|
|
Воздуховод теплоизолированный |
||
|
|
Переход семетричный |
||
|
|
Переход с прямоугольного на круглое сечение |
||
|
|
Отверстие (решетка) для выпуска воздуха
|
||
Продолжение приложения Ж |
||||
1 |
2 |
3 |
||
|
|
Отверстие (решетка) для забора воздуха |
||
|
|
Решетка настенная |
||
|
|
Решетка жалюзийная наружная ( воздухозаборная или вытяжная) |
||
|
|
Местный отсос |
||
|
|
Дефлектор |
||
|
|
Зонт |
||
|
|
Заслонка (дроссель-клапан) |
||
|
|
Клапан огнезадерживающий |
||
|
|
Вставка гибкая |
||
Продолжение приложения Ж |
||||
1 |
2 |
3 |
||
|
|
Шумоглушитель |
||
|
|
Вентилятор радиальный |
||
|
|
Вентилятор осевой с неподвижными лопатками |
||
|
|
Вентилятор канальный |
||
2 Трубопроводы, элементы систем и оборудование |
||||
|
Компенсатор, общее обозначение |
|||
|
Компенсатор П-образный |
|||
|
Компенсатор сальниковый двусторонний и односторонний |
|||
|
Компенсатор сильфонный |
|||
Продолжение приложения Ж |
||||
1 |
2 |
3 |
||
|
Вставка гибкая |
|||
|
Место сопротивления в трубопроводе (шайба дроссельная, диафрагма) |
|||
|
Опора неподвижная |
|||
|
Опора подвижная |
|||
|
Опора подвижная, подвеска |
|||
|
Гильза для термометра |
|||
|
Выпуск воздуха, общее обозначение |
|||
|
Вентиль запорный проходной |
|||
Продолжение приложения Ж |
||||
1 |
2 |
3 |
||
|
Задвижка |
|||
|
Кран шаровой |
|||
|
Кран трехходовой, пробковый |
|||
|
Клапан регулирующий проходной |
|||
|
Клапан регулирующий трехходовой |
|||
|
Клапан запорно- балансировочный ручкой |
|||
|
Клапан балансировочный автоматический |
|||
|
Клапан обратный |
|||
Продолжение приложения Ж |
||||
1 |
2 |
3 |
||
|
Терморегулятор радиаторный автоматический |
|||
|
Регулятор перепада давления |
|||
|
Регулятор давления после себя |
|||
|
Регулятор давления до себя |
|||
|
Грязевик |
|||
|
Фильтр сетчатый |
|||
|
Конденсатоотводчик (конденсационный горшок) |
|||
|
Расходомер, общее обозначение |
|||
Продолжение приложения Ж |
||||
1 |
2 |
3 |
||
|
|
Радиатор отопительный напольный |
||
|
|
Конвектор отопительный |
||
|
|
Регистр из гладких труб |
||
|
|
Регистр из ребристых труб |
||
|
Прибор отопительный электрический |
|||
|
Агрегат воздушно-отопительный водяной |
|||
|
|
Насос консольный |
||
|
|
Насос циркуляционный |
||
Продолжение приложения Ж |
||||
1 |
2 |
3 |
||
|

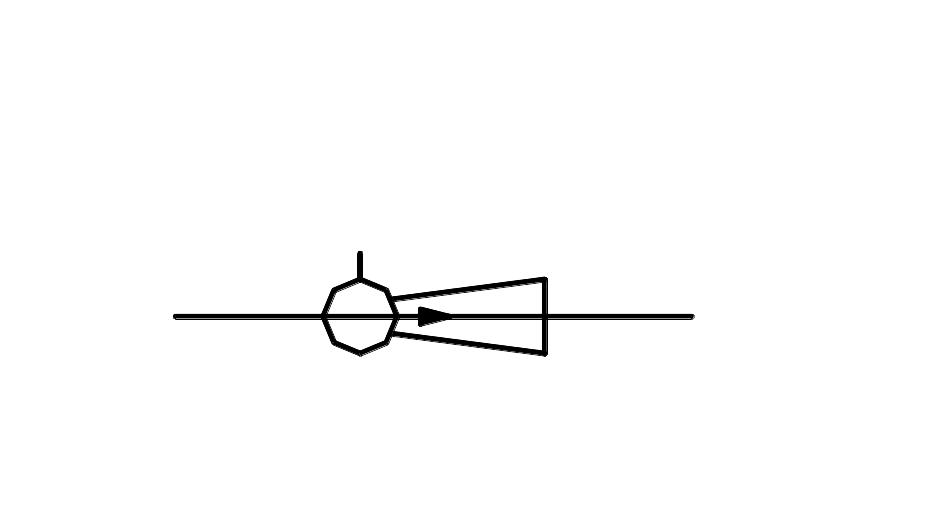

Элеватор (эжектор) |
|||
|
Теплообменник пластинчатый |
|||
|
Теплообменник кожухотрубный емкостный |
|||
|
Теплообменник кожухотрубный скоростной |
|||
3 Тепловые сети |
||||
|
Прокладка в канале с попутным дренажом |
|||
|
Узел трубопроводов в камерах, тоннелях и при надземной прокладке (без павильонов) |
|||
|
Узел трубопроводов в наземном павильоне |
|||
Продолжение приложения Ж |
||||
1 |
2 |
3 |
||
|
Опуск трубопроводов при изменении типа прокладки |
|||
|
П-Образный компенсатор при подземной прокладке |
|||
|
П-Образный компенсатор при надземной прокладке |
|||
|
Вход в тоннель |
|||
|
Вход в тоннель, совмещенный с приточной вентиляцией |
|||
|
Вход в тоннель, совмещенный с вытяжной вентиляцией |
|||
|
Люк на тоннеле |
|||
