1.9.2. Розрахунок елементів штурвальної колонки

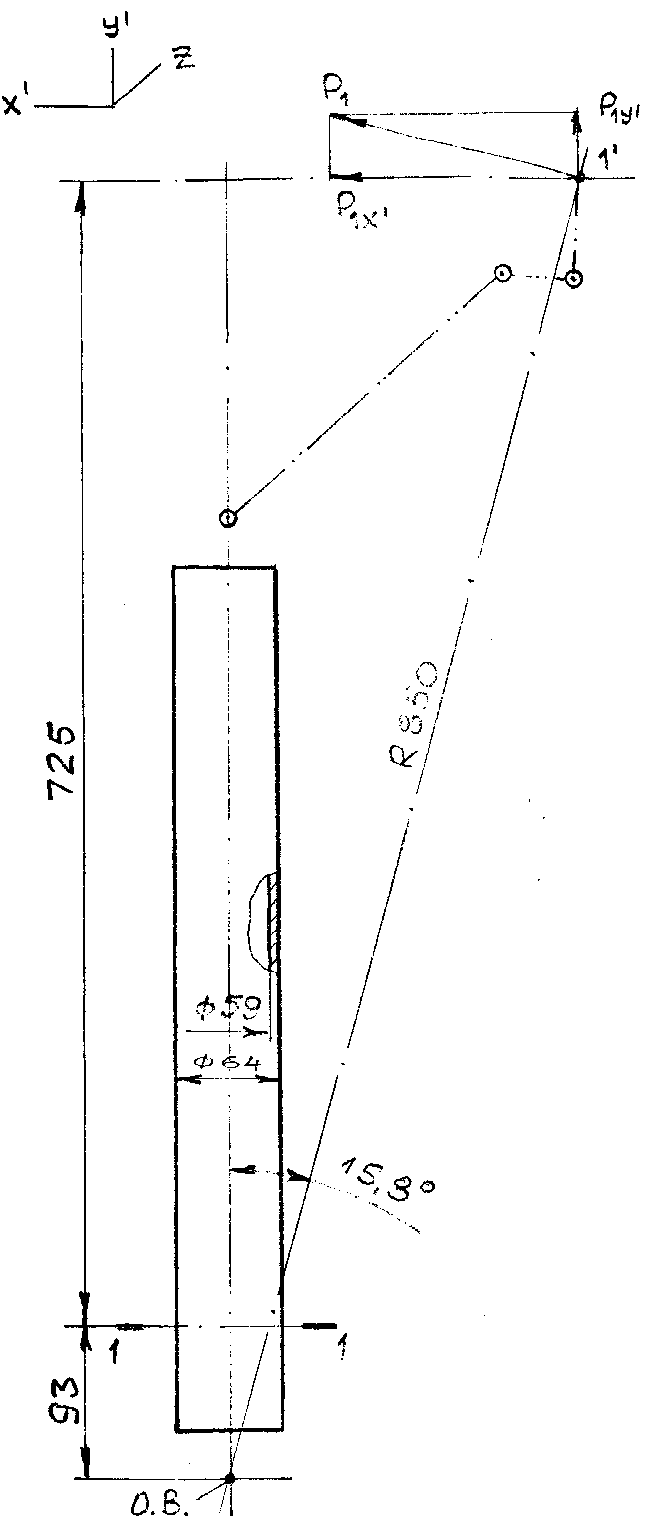

Рис 1.13. Труба

Матеріал: Д16Т ( _в=400 кгс/см )

Переріз 1-1

F= 4,83 см²; W= 7,148 см³

= 204 кгс ;

P_1X’ = 204·cos15,8 = 196 кгс;

P_1Y’ = 204·sin15,8 = 56 кгс;

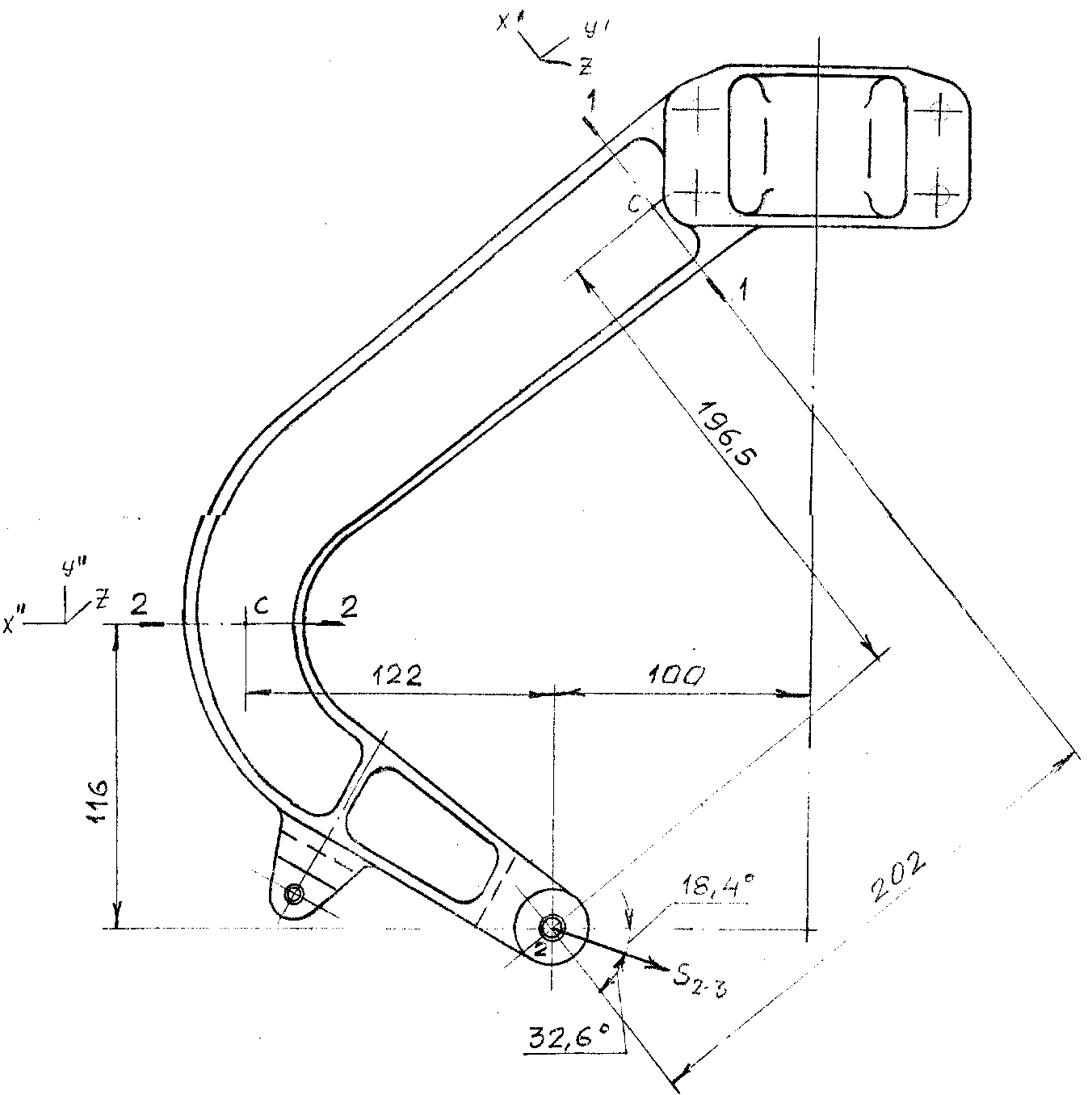

Рис. 1.14. Качалка

Матеріал: АК6.Т1 ( =3600 кгс/ )

Випадок навантаження – одинарне керування РВ, колонка в крайньому положенні «на себе»

Рис. 1.15. Провушина

S_2-3=691кгс

fдод = 1,25

Розрахункове навантаження:

P = 691 кгс

Руйнуючі навантаження:

Pp=0,9·3600·0,7·0,8·2·2=7661 кгс;

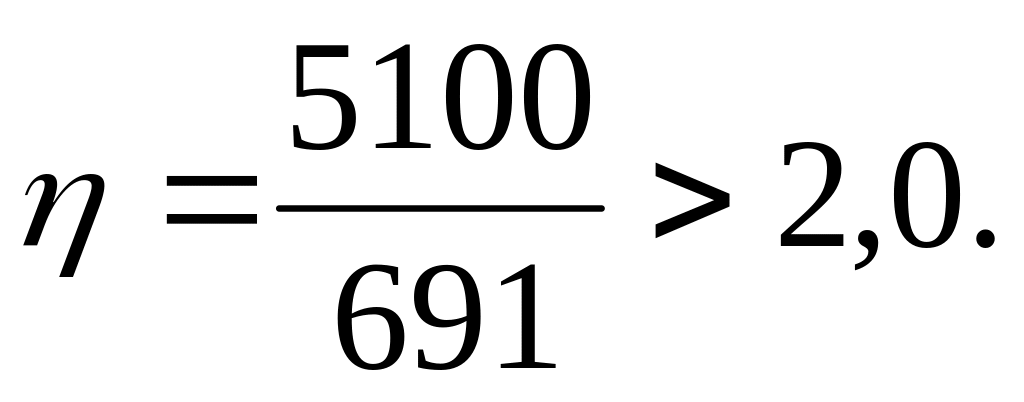

Pзp=0,4·3600·0,7·2·2· =5100 кгс;

Pзім = 1,3·3600·1·0,64·2=6223 кгс;

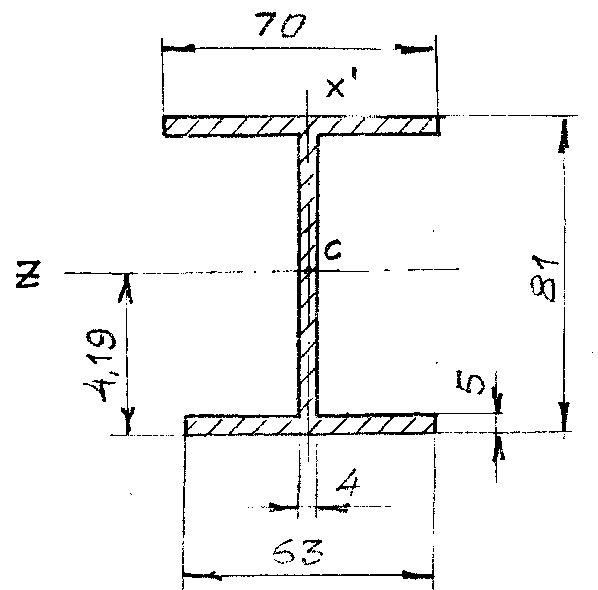

Переріз 1-1

F=9,49 ; =4,19 см ;

Jz= 107,909 .

Розрахункові навантаження

P_X’=691·cos32,6=582 кгс;

Py’=691·sin32,6=372 кгс,

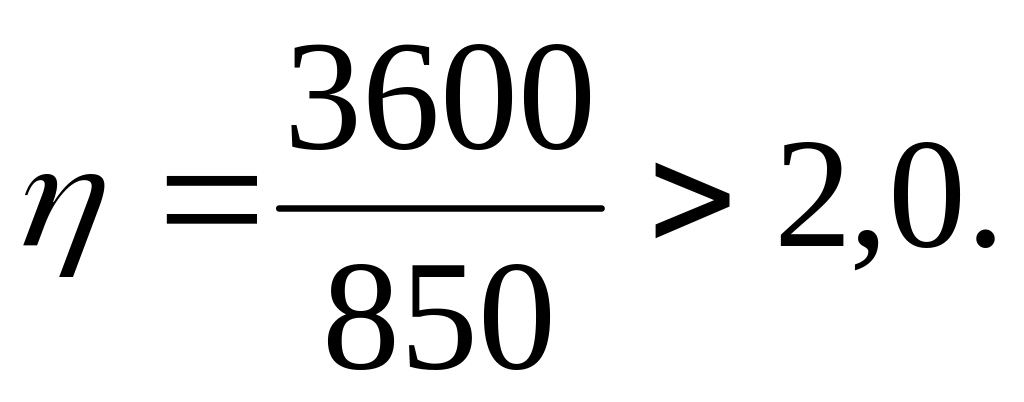

кгс/ ;

Переріз 2-2

F=5,72 ; Wz=8,888

Розрахункові навантаження

=691·cos18,4=656 кгс

P_Y’’=691·sin18,4=218 кгс

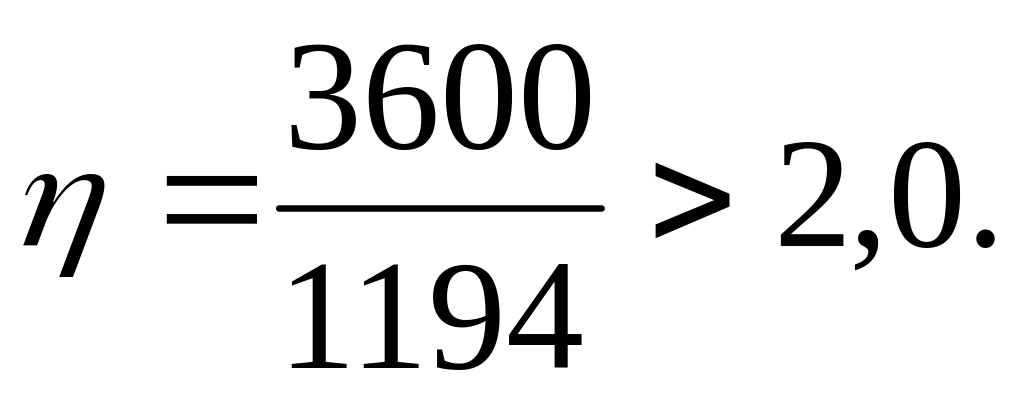

=1194 кгс/

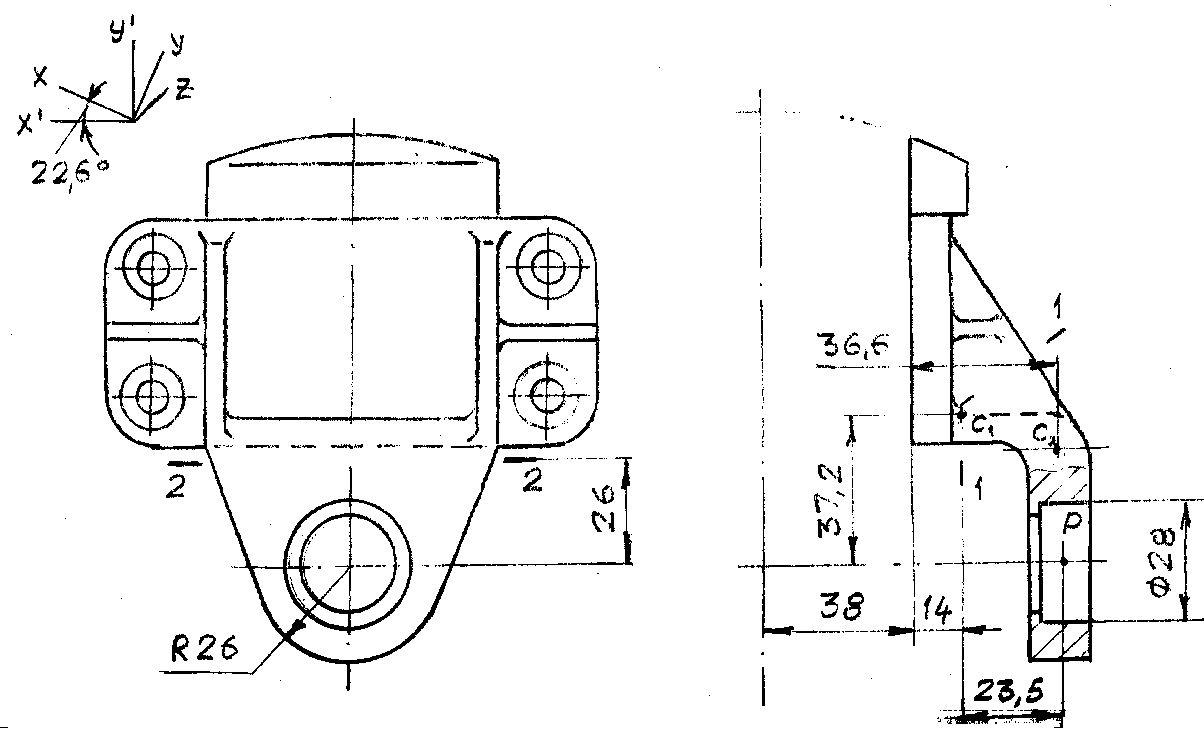

Рис. 1.16. Фланець

Матеріал : АК6.Т1 (в=3600 кгс/ )

Розрахункові навантаження

Rpx=456 кгс ; Rpy=15 кгс ;

Rx’=456·cos22,6–15·sin22,6=415 кгс

Ry’=456sin22,6+15cos22,6=195 кгс

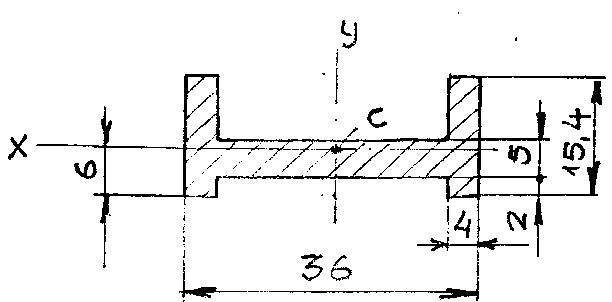

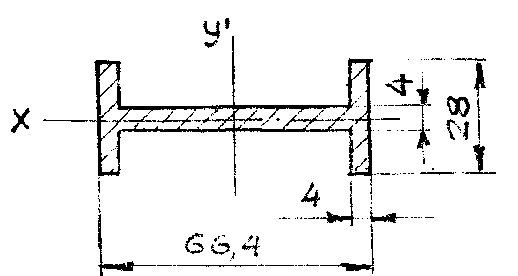

Переріз 1-1

F=7,25 ; WX’=1,78 ; WY’=13,107 ; WK’=1,282

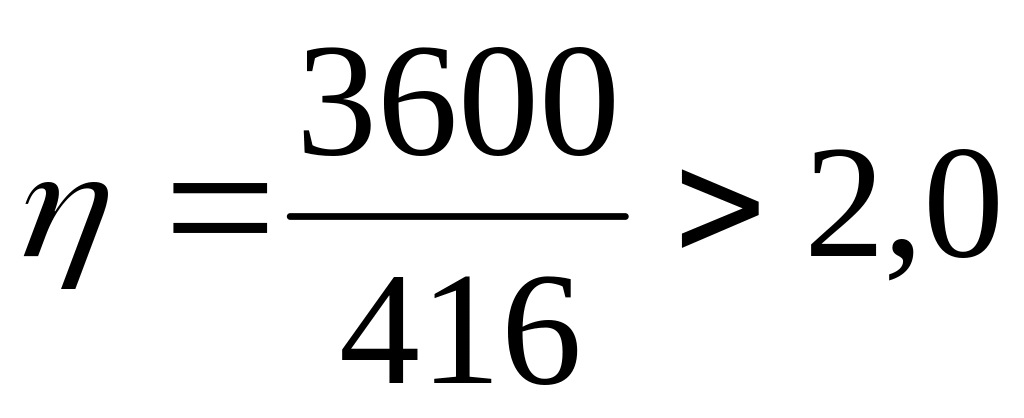

=319 кгс/ ;

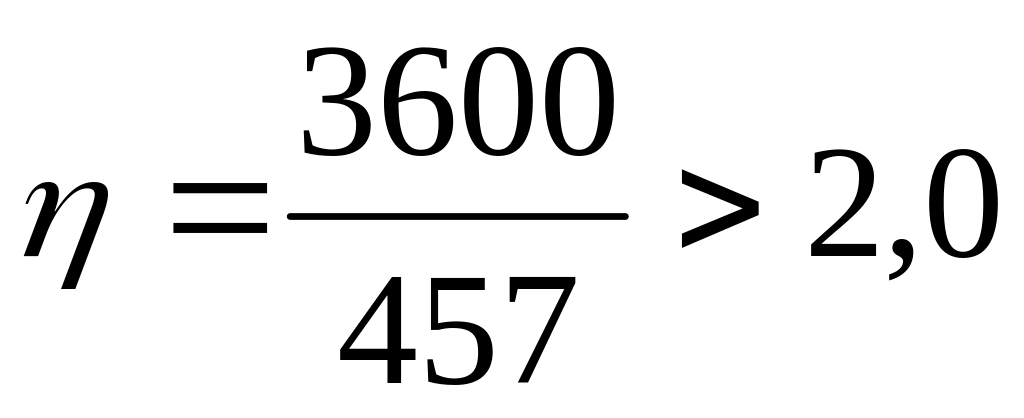

=900 кгс/ ;

; ;

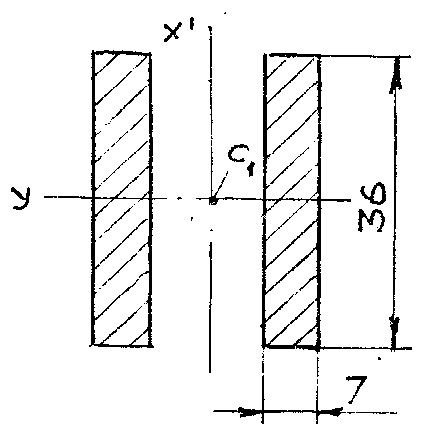

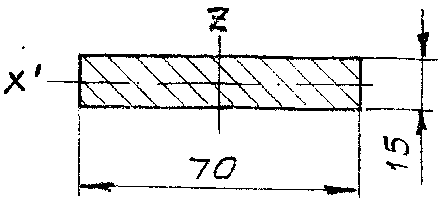

Переріз 2-2

F=10,5 ; W_X’= 2,625 ; W_Z= 12,230 ;

WK= 4,652 ;

110 кгс/ ; .

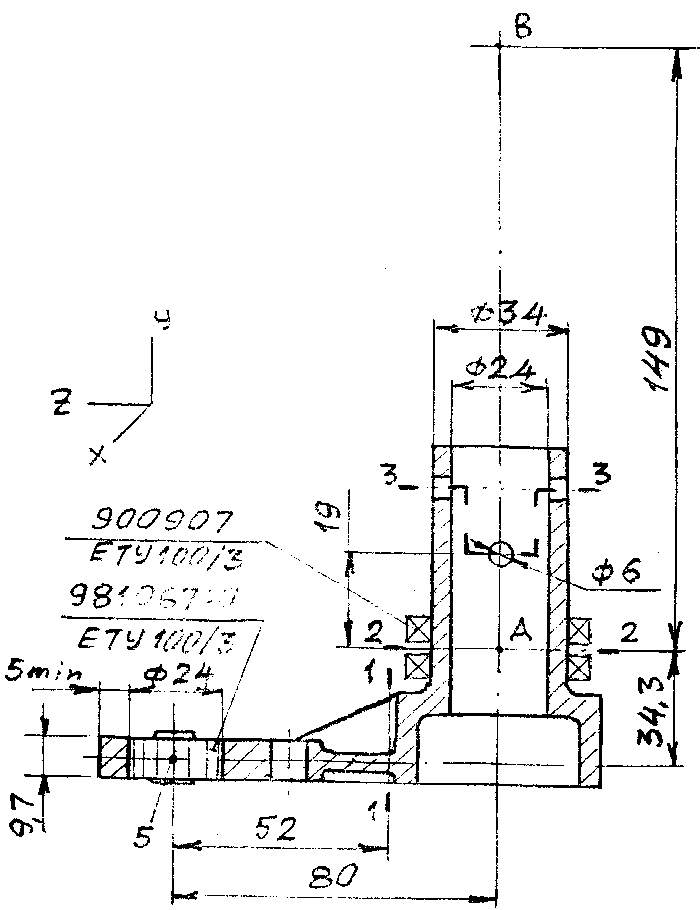

Рис. 1.17. Качалка (тип 1)

Матеріал :АК6.Т1 (в=3600 кгс/ )

Розрахунковий випадок:

Одинарне керування елеронами

P5=242 кгс M4-5=1935 кгс∙см.

Реакции опор:

RA= 298 кгс;

RB=298-242=56 кгс.

Провушина 5: fдоп =1,25

Руйнуючі зусилля:

Pp=0,9·3600·0,97·0,5·2=3317 кгс;

Pзp=0,4·3600·0,97·2· 3551 кгс;

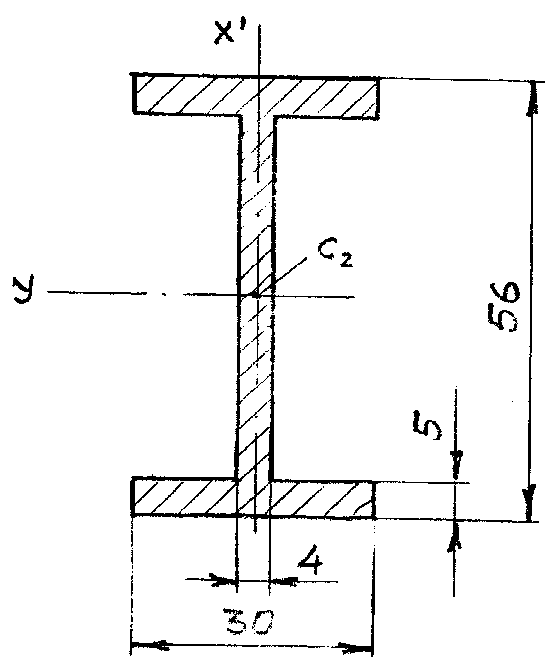

Переріз 1-1

:

F=2,630 ; JX=0,340 ; JY=4,080 ;

Розрахункове навантаження:

My=242·5,2=1250 кгс·см ;

F=4,550 ; W=2,900 ; Wp=5,800 ;

Розрахункові навантаження:

М_и=242·3,43=830 кгс ;

М_К=М_4-5=1930 кгс·см ;

кгс/ ;

кгс/ ;

кгс/ ;

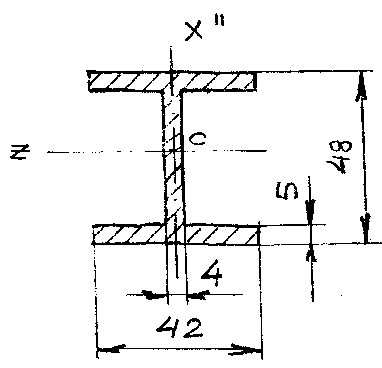

F=3,455 ; W=2,131 ; Wp=4,318 ;

Розрахункові навантаження:

Мк=М4-5 =1935 кгс·см ;

Ми=242·5,33-288·1,9=718 кгс

кгс/ ;

кгс/ ;

кгс/ ;

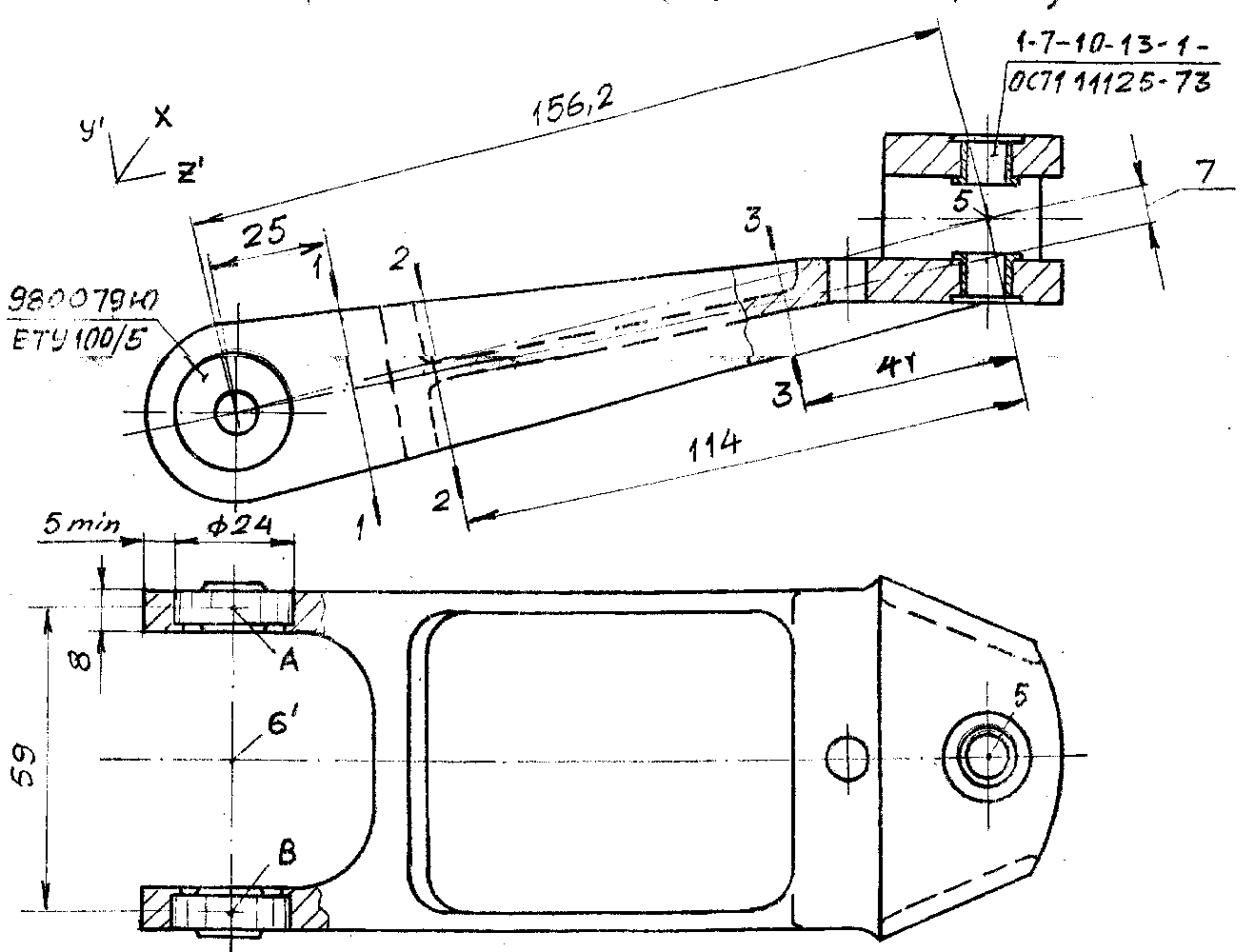

Рис. 1.18. Качалка (тип 2)

Матеріал :АК6.Т1 (в=3600 кгс/ )

Випадок навантаження – одинарне керування елеронами, штурвал в нейтралі.

Розрахункове навантаження:

Р_5Z = 242 кгс;

Провушина А (В): f_ДОП=1,25

Розрахункові навантаження:

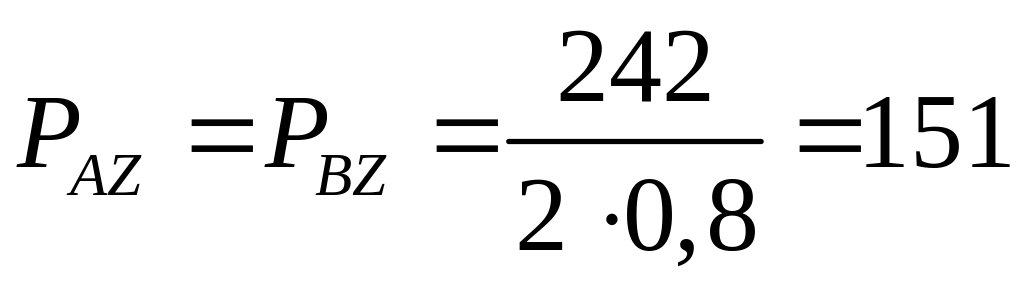

кгс;

кгс;

Руйнуючі навантаження:

Рр=0,9·3600·0,8·0,5·2=2736 кгс ;

Рзр=0,4·3600·0,8·2· кгс ;

Переріз 1-1

F=2,56 ; WY’=0,341 ;

кгс/

Переріз 2-2 :

W_Y’=8,577 ; W_K=0,674 ;

кгс/ ; кгс/ ;

кгс/ ;

W_Y’=6,228 ; W_K=0,567 ;

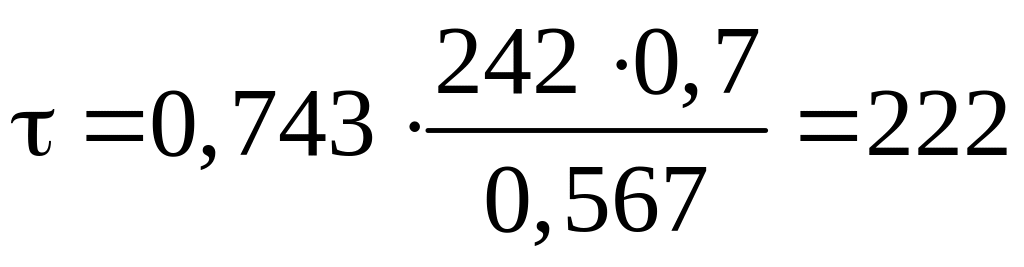

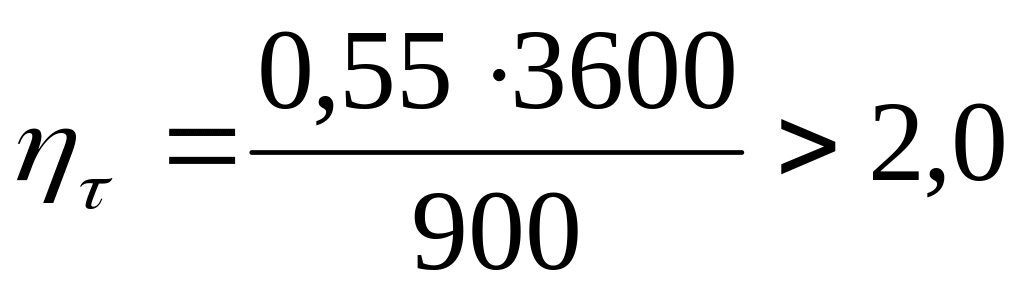

кгс/ ; кгс/ ;

кгс/ ;

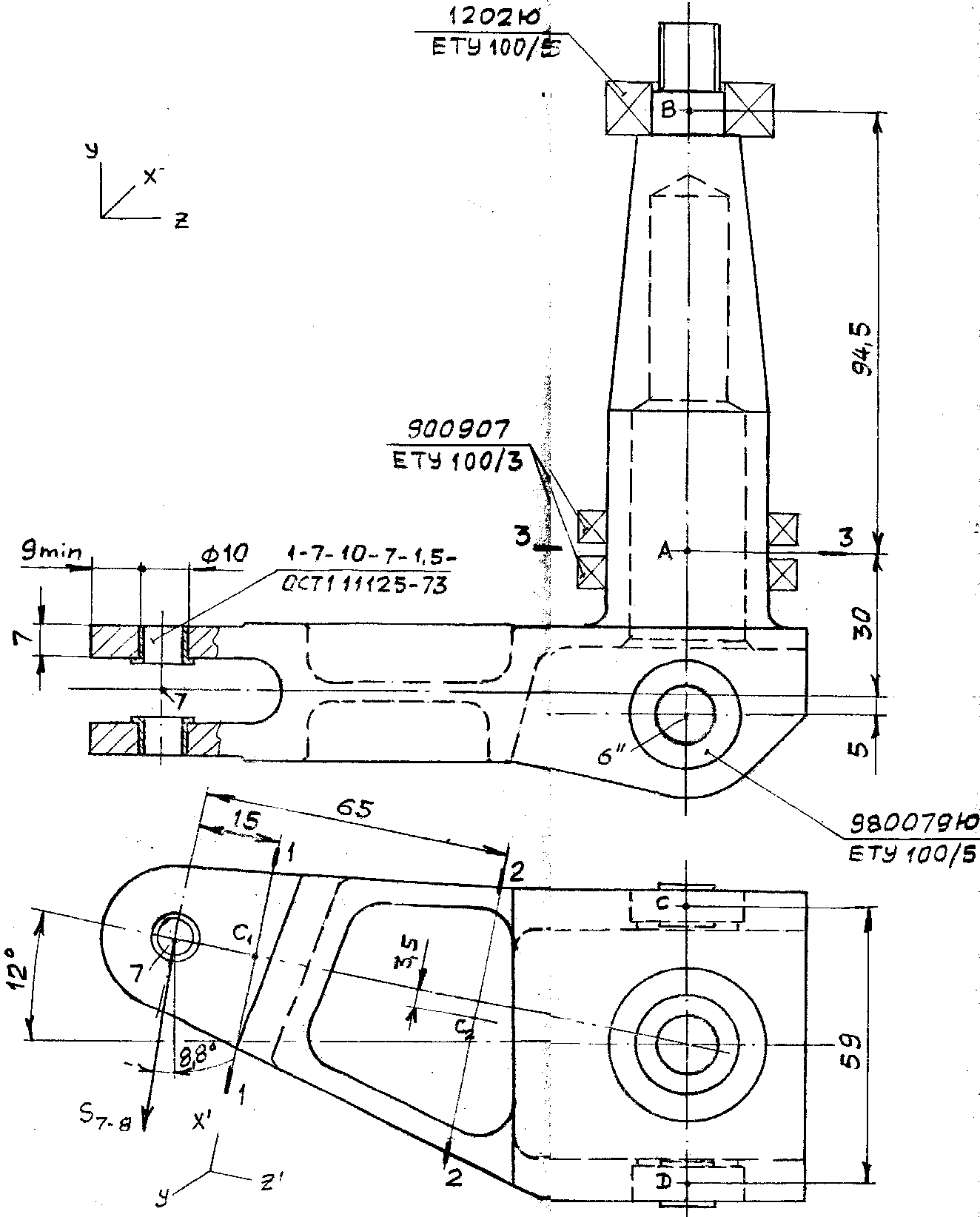

Рис 1.19. Качалка (тип 3)

Матеріал: АК6.Т1 (в=3600 кгс/ )

Випадок навантаження – одинарне керування елеронами, штурвал в нейтралі. Розрахункове навантаження

М7=39,89 кгс·м

S7-8=369 кгс

Провушина 7: fДОП=1,25

Руйнуючі навантаження

Р_р=0,9·3600·0,7·0,9·2·2=8616 кгс ;

Р_зр=0,4·360·0,7· кгс ;

Переріз 1-1

F=5,04 W_y=3,024 ;

Розрахункові навантаження:

P_P=0,9·3600·0,7·0,9·2·2=8618 кгс ;

Р_ЗР=0,4·3600·0,7· ·2=5565 кгс ;

Переріз 2-2

F=5,04 ; W_Y=3,024
