Типы кабелей
Кабели
Строго говоря кабели бывают двух типов. Экранированая витая пара (STP) и неэкранированная витая пара (UTP) Последняя для прокладки сети используется чаще.
Характеристики UTP: Волновое сопротивление в диапазоне до 10 МГц = 100 Ом; Величина перекрестных наводок (NEXT) = не менее 74 Дб на 150 КГц и не мене 32 Дб на 100 МГц Затухание от 0,8 ДБ на 64 КГЦ до 22 Дб на 100 МГц Активное сопротивление 9,4 Ом на 100 метров Погонная емкость 5,6 нФ на 100 метров Кабели как правило используются 3 или 5 категории, однако есть 6 и 7 категории, однако они дороги.
Характеристики STP ("Экранированная пара") - Основной стандарт -Стандарт фирмы IBM Бывает Type 1 ... Type 9 Type 1 - 2 пары скрученных экранированных проводов по параметрам аналогичны кабелю UTP категории - 5. Однако волновое сопротивление 150 Ом. Это накладывает ограничение на простую замену кабеля. Адаптер должен поддерживать стандарт 150 Ом. Кроме того ограничения вызывает необходимость хорошего заземления оплетки. Как правило STP применяетсяв случае наличия помех.
Выбор оборудования и технологии
На первом этапе стоит выбрать тип сети который вы будете реализовывать. Наиболее целесообразным на данный момент являются два варианта. Первый это беспроводная сеть ее мы сейчас касаться не будем. Второй тот на котором мы остановимся это витая пара. Лучше остановиться на варианте физического уровня 100Base-T.Основой сетевой структуры станет кабель категории 5, либо если имеется уже существующая кабельная система категории 3 то можно использовать ее.
Следующим этапом станет выбор сетевых карточек и устройства структуризации сети - коммутатора (Switch) или концентратора (Hub). Коммутатора (Switch) отличается тем, что следя за трафиком в сети, он составляет карту подключений MAC адресов к своим портам. Такая карта называется адресной таблицей. Switch переправляет пакеты только на конкретоный порт. Комутатор передает пакеты на все порты кроме того от которого поступил этот пакет. Результатом является то, что сеть построенаая на комуатторах (Swith) работает продуктивнее. Кроме того, на сегодня, существуют комутаторы с выходом, 1 Гбит/с для подключения сервера по технологии GigabitEthernet (см. ниже). Это очень важно. поскольку характер трафика как правило таков, что основной обмен даными идет именно с сервером. Между клиентами обмен незначителен. Важным является также то, что коллизия в комутаторе не распространяется на другие порты. Более того разница в цене между Swith и Hub - ом незначительна. Поэтому остановим свой выбор на комутаторе (Swith) если клиентов больше 5, то целесообразно выбирать Swith c выделенным портом 1ГБит/с и организовывать выделенный сервер.
При использовании коммутаторов (Swith) сеть FastEthernet будет работать в полнодуплексном режиме. В этом случае снимаются ограничения на максимальный размер сети. остаются ограничения только на размер сигментов, соединяющих два устройства..
Проектирование топологии
На данном этапе мы должны выработать структуру сети. На этом этапе проектируется размещение компьютеров по кабнетам.Продумайте размещение розеток. Их надо разместить так чтобы они были ближе к рабочим местам, вместе стем надо учесть тот момент, чтобы пачкроды (провода идущие от розеток к сетевым картам компьютеров) не мешали и не путались под ногами.
Размещение комутатора (Switch) луше предусмотреть ближе к серверу. Лучше для размещения сервера, комутатора и кросировочной панели отвести отдельное помещение и ограничить туда доступ, возможно это будет кабинет администратора. Если возможности выделить такое помещение нет, то выбирайте то помещение где меньше суеты и бегатни.
При проектировании важно помнить, что растояние между подключениями согласно стандарту 100Base-T не более 100 м.
На данном этапе, необходимо четко себе представить, как будут проходить провода: на какой высоте вы их хоте проложить, какое число проводов будет в каждом месте, количество углов внешних и внутренних, Т - образных примыканий. На основнии этого просчитывается количество и характер необходимых кабельных каналов.
На данном этапе лучше предусмотреть прокладку в этом кабельном канале телефонного кабеля, ведь офисная АТС у вас уже есть или скоро будет. Даже если ее еще нет дшевле будет проложить сейчас, чем все переделывать потом.
Прокладка сети
Перво наперво сверлим дырки в между помещениями и в стенах для крепления канала. Когда дырки готовы начинаем прокладку кабельного канала. Крепление к стене лучше делать через 1 метр. Дальше закрепляем розетки.
Крепим Swith, и если купили кросировочную панель крепим ее. Лучше для этого использовать специальный шкаф.
После того как канал закреплен, начинаем прокладывать кабель. Отмеряем необходимые отрезки и прокладываем их вдоль канала.Затем последовательно укладываем провод за проводом в канал. Для того чтобы кабель не выпадал из канала, необходимо из крышки кабельного канала вырезать небольшие полоски которые будут удерживать кабель от выпадания.
Разделываем розетки. Для этого используется инструмент для разделки контактов. Розетки разделываем по варианту "В", на розетке должны быть цветные маркировки. Затем разделываем телефонные розетки (Если это надо).
Закрываем кабельный канал. Кабельный канал закрывается постепенно по пролетам. Плавно начиная с любого края начинаем накладывать крышку постепенно снимая держатели которые недавали кабелю выпась.

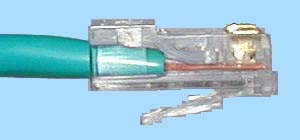

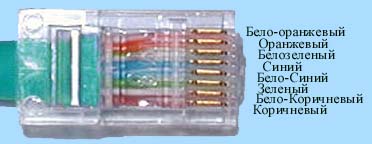

Теперь необходимо обжать кабель на тех конца, которые будут вставляться в комутатор Switch.Делается это при помощи клещей. Вначале вы снимаете внешнюю оплетку кабеля и распрмяляете концы провода. Затем распологаете их в порядке в котором они длжны быть в конекторе. И наконец при помощи клещей обжимаете кабель. При этом надо следить, чтобы внешня оплетка попала под прижимной зазор, который есть в конекторе. Все это лучше пояснить при помощи рисунка.
|
|
|
Настройка клиентов Сервера и ПО
Теперь необходимо настроить клиентов. Основным моментом здесь является распределение IP адресов. Если вы не планируете подключаться к интернет то IP адрес можно выбирать произвольно. Как правило бывает обратная ситуация. В этом случае, диапазон адресов необходимо выбирать из: 192.168.0.1 - 192.168.255.254 маска сети 255.255.255.0 При настройке сети в Windows можно воспользоваться мастером настройки.
