19. Конструктивные решения основных видов фундаментов.

Сборные бетонные и железобетонные ленточные фундаменты

В современных условиях массового строительства ленточные фундаменты, как правило, возводят из сборных бетонных или железобетонных элементов. Индустриальные сборные ленточные фундаменты  монтируют из двух типов сборных элементов — фундаментных блоков (плит) и стеновых блоков подвалов.

Отдельностоящие фундаменты

Отдельностоящие (столбчатые) фундаменты возводят под колонны и столбы. В массовом строительстве нашли широкое применение сборные бетонные и железобетонные отдельностоящие фундаменты. В индивидуальных проектах применяют монолитные бетонные и железобетонные отдельностоящие фундаменты. В малоэтажных деревянных и кирпичных зданиях находят применение деревянные и каменные столбчатые фундаменты.

Сплошные фундаменты

Сплошные фундаменты проектируют в виде балочных или безбалочных, бетонных или железобетонных плит. Ребра балочных плит могут быть обращены вверх и вниз. Места пересечения ребер служат для установки колонн каркаса. Пространство между ребрами в плитах с ребрами вверх заполняют песком или гравием, а поверх устраивают бетонную подготовку.

Свайные фундаменты

Основными элементами свайных фундаментов являются собственно сваи, оголовки и ростверки . Сваи представляют собой железобетонные, бетонные и реже деревянные или металлические стержни, погруженные в грунт ударным или вибрационным способом, ввинчиванием, или бетонируемые на месте, в заранее пробуренных скважинах.

В зависимости от способа погружения в грунт различают забивные, набивные, сваи-оболочки, буроопускные и винтовые сваи.

Забивные железобетонные и деревянные сваи погружают с помощью копров, вибропогружателей и вибровдавливающих агрегатов.

Деревянные забивные сваи устраивают там, где существуют постоянные температурно-влажностные условия.

Набивные сваи устраивают методом заполнения бетонной или иной смесью предварительно пробуренных, пробитых или выштампованных скважин.

Буроопускные сваи отличает oт набивных то, что в скважину устанавливают готовые железобетонные сваи с заполнением зазора между сваей и скважиной песчано-цёментным раствором.

20. Ленточные фундаменты.

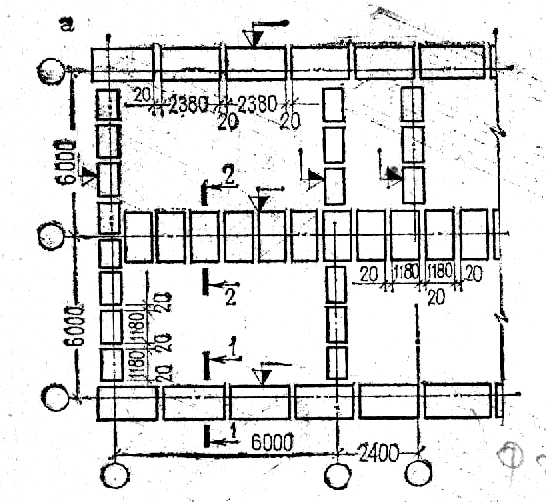

Служат несущей конструкцией и ограждением подвального помещения. Применяется до 12 этажей, выполненных по бескаркасной схеме. Форму в плане устанавливают так, что бы было обеспечено равномерное распределение нагрузки на основание. Форма и размеры зависят от : материала фундамента, нагрузок на здание, качества грунта, грунтовых вод, нагрузк и от здания, глубины промерзания. Форма фундамента в плане повторяет очертания капитальных стен. Ширина фундамента: бутовые на 8-10 см шире стены (мин 30-50 см), бутобетонные могут быть равными стене (мин 35 см), ширина ж/б определяется расчетом и может быть меньше стены. Ширину подошвы определяют исходя из величины нагрузки и расчетных сопротивлений грунта. Схема расположения элементов фундамента. Существенное уменьшение размеров ленточных фундаментов может быть достигнуто уплотнением котлована. В современных условиях используют ленточные, сборные и ж/б фундаменты индустриального производства. ФП – фундаментные плиты, ФЛ – фундаменты ленточные, ФБС – фундаментные блоки, КН – фундаменты под колонну, ТС – траверсы, БФ – балки фундаментные, МУ – монолитный участок, В15, В20, В35 – бетон марки 15 (мин ). Все элементы монтируют на цементом растворе.

Подушка ФЛ
