43. Чердачные скатные крыши.

По скатам вода отводится к свесу кровли и сбрасывается непосред­ственно на землю (наружный неор­ганизованный отвод воды) или с помощью желобов и водосточных труб (наружный организованный отвод).

Чердачные скатные крыши могут быть односкатными, двускатными (наиболее часто при­меняемые), четырехскатными (шат­ровыми, вальмовыми, полувальмовыми) и многоскатными, в том чис­ле пирамидальными.

Вальмой называется треугольный скат, которым завершают торец двускат­ной крыши. Если наклонный скат покрывает не весь торец двускатной крыши, а только его верхнюю или нижнюю часть, то такой скат назы­вают полувальмой. Пересечения скатов, образующие выступающие углы, называют ребрами, а обра­зующие входящие углы — ендовами или разжелобками.

. Верхнее горизонтальное ребро называют коньком. Выступ крыши у наруж­ных степ называют свесом. Торец двускатной крыши решается двоя­ко. Если скаты крыши перекрывают торцовую стену и выступают над ней в виде свеса, то получается фронтон. Если торцевая стена поднимается выше кровли и выступает лад ней в виде парапета, то получа­ется щипец.

. В пределах чердака часто пре­дусматривают жилые помещения — мансарды, В этом случае форма двускатной крыши может иметь до­полнительные ребра, параллельные коньку, а скаты — разный уклон.

Несущие конструкции скатных крыш состоят из стропил и обре­шетки. Стропила — основная несу­щая конструкция крыши, которая, опираясь па стены или отдельные опоры здания, определяет количе­ство скатов и угол их наклона.

Стропила бывают наслонными и ви­сячими.

Наслонными называют стропила, основные элементы кото­рых — стропильные ноги — рабо­тают как наклонно положенные бал­ки. Длина таких балок должна быть не более 6,5 м

Висячие стропила представляют собой простейший тип стропильной фермы, где наклон­ные стропильные ноги (верхний по­яс фермы) передают распор на за­тяжку (нижний пояс фермы).

Стропильные ноги опираются на брусья — мауэр­латы, уложенные по верхнему обрезу стен.

При наличии внутри здания опор применяют и двускатные наслонные стропила. В этом случае по внутренним опорам укладывают лежни (при внутренней стене) или прогоны (при отдельностоящих опорах) по которым через 3-4 м устанавливают стойки как опоры для верхнего конькового прогона

Вальмовый скат образуется с по­мощью диагональных (накосных) стропильных ног и нарожников — укороченных стропильных ног, опи­рающихся на мауэрлат и диаго­нальную стропильную ногу.

Обрешетка является непосред­ственным основанием для кровли и устраивается по стропильным ногам в виде настила из досок или брусьев.

Стропильные фермы изготавливают деревянными, железобетонными и металлическими, по форме – треугольные, полигональные, сегментные и др.

44. Мансардные крыши.

Мансарды – один-три этажа жилых или рабочих помещений, размещенных в чердачном пространстве, фасад которых полностью или частично образован поверхностями наклонной или ломаной крыши.

Геометрические формы мансард весьма разнообразны: они могут быть симметрич­ными и не симметричными, иметь треугольный или ломанный силуэт, располагаться по всей ширине здания или только по одну сторону от его продольной оси, особенно, если это необходимо по условиям инсоляции расположенных напротив зданий (рис.8.12).

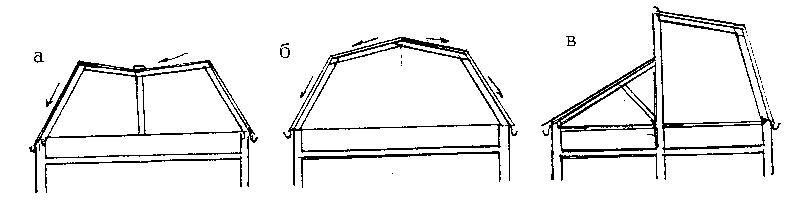

Рис.8.12. Схема устройства мансард:

а – в чердачном пространстве полностью с внутренним водоотводом; б – то же, с

наружным водоотводом; в – с устройством мансарды на половине чердачного

пространства.

Мансарды могут располагаться в створе наружных стен здания или выходить за его гра­ницы. При ограниченном выносе мансардного объема его опирают на консольный вы­нос перекрытий нижележащего этажа, при большом выносе — на дополнительные опо­ры - колонны, стенки, подвески

(рис.8.13). Общим признаком мансарды является кру­той уклон скатов для увеличения пространства, расположенных в ней помещений.

Высота жилых помещений в чистоте принимается не менее 2,5 м, при этом в жилую площадь могут засчитываться и участки помещений с меньшей высотой.

Конструкции мансард весьма разнообразны: их проектируют из дерева, железобето­на, стали или комбинированными, например, из стальных и деревянных несущих кон­струкций. Выбор конструкций зависит от уровня капитальности здания и соответству­ющей ему степени огнестойкости.

При устройстве мансард все горизонтальные, вертикальные и наклонные поверх­ности помещения утепляют эффективным материалом требуемой толщины

С внутренней стороны утепляющих плит укладывают пароизоляционный слой из полиэтиленовой пленки, а затем обшивают досками, вагонкой, гипсокартонными плитами.

Водоотвод с мансарды – наружный, организованный.
