37. Полы.
Рис. 6.13. Акустически однородное перекрытие:
1 – потолок; 2 – несущая плита; 3 – рулонный пол на упругой подоснове.
Акустически однородные перекрытия состоят из одно- двух и трёхслойных настилов и панелей, с массой обеспечивающей погашение энергии воздушного шума до нормативного уровня.
Рис. 6.14. Акустически неоднородные перекрытия:
а, б – тип "плавающего " пола на упругой прокладке; в — при подвесном потолке;1 -потолок; 2 — несущая плита; 3— упругая прокладка; 4 — плита пола; 5 — рулонный пол; 6 — стяжка; 7 — пол на упругой подоснове; 8 — подвесной потолок; 9 - подвеска потолка
Акустически неоднородные конструкции предусматривают устройство полов по несущей части перекрытия из нескольких слоев жёстких материалов, разделённых воздушными зазорами или упругими
материалами.
Различают четыре основных типа (рис.9,4) акустически неоднородных конструкций междуэтажных перекрытий:
- со слоистым полом;
- с раздельным полом;
- с раздельным потолком;
- с раздельным полом и потолком.
Конструкция слоистого пола представляет собой последовательный ряд слоев, уложенных на несущую конструкцию перекрытия:
- одежда пола;
- выравнивающий слой;
- звукоизоляционный слой.
При конструкции раздельного пола его покрытие устраивается на основе (сборной или монолитной), уложенной на сплошных или ленточных звукоизоляционных прокладках, обеспечивающих погашение ударного и воздушного шумов.
Полы устраивают по несущим элементам перекрытий или по грунту.
Конструкция пола состоит из покрытия (одежды) и основания под него.
Требования: прочность, малая теплопроводность, сопротивляемость истиранию, водонепроницаемость (в санузлах).
Элементы полов: покрытия, гидроизоляция, выравнивающий слой, подстилающий слой. Покрытия устраивают паркетным, дощатым, из рулонных материалов (линолеум), из керамических плиток. Гидроизоляция предназначена для предупреждения проникания воды в перекрытие (рубероид). Выравнивающий слой в виде цементной стяжки, толщиной 20-50 мм. Подстилающий слой- слой бетона, толщиной 100-150 мм, если пол по грунту.
В гражданских зданиях полы делятся на 2 группы: полы по грунту и полы по перекрытию.
Полы по грунту.
а
)
из рулонных материалов
1.рулонный пол 5
2.ц\п стяжка 20
3.бетонная подготовка 40-50
4.уплотненный грунт
б
)
утепленный
1.рулонный пол 5
2.ц\п стяжка 20
3.утеплитель
4.бетонная подготовка 100-150
5.уплотненный грунт
в) пол по лагам (деревянный полубрус)
1
.доски
пола, 28 мм
2.лага 50х100
3.звукоизоляция
4.кирпичный столбик 75х250
5.бетонная подготовка
6.уплотненный грунт
Полы по перекрытию.

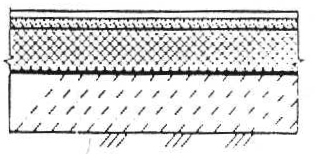

а
)
рулонный пол
1.рулонный пол 5
2.ц\п стяжка 50
3.теплозвукоизоляция
4.ж\б плита перекрытия.
б) раздельный пол по панели основания (обладает повышенной звукоизоляцией)
1
.рулонный
пол 5
2.ц\б стяжка 20
3.панельное основание
4.теплозвукоизоляция
5.плита перекрытия

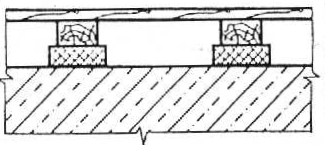

в
)
пол по лагам
1.доски пола, 28 мм
2.лага 40х75 s<500
3.звукоизоляция 32х100
5.плита перекрытия
