33. Классификация перекрытий.

Перекрытия - это горизонтальные ограждающие конструкции зда­ния, разделяющие его внутреннее пространство по высоте на этажи и воспринимающие нагрузки от конструкции, находящихся в поме­щении мебели, оборудования, людей и др. Этими функциями опреде­ляются прочностные, а также тепло-, влаго-, газо- и звукоизолирую­щие качества перекрытий и полов.

Перекрытия современных гражданских зданий могут быть под­разделены по месторасположению, конструктивным признакам, ти­пам и размерам, материалу изделий, теплотехническим и звукоизо­ляционным характеристикам, степени сборности и заводской готов­ности

.

По месторасположению перекрытия подразделяются на чердач­ные, междуэтажные, над подвалами и проездами

По конструктивным признакам перекрытия делятся на:

- балочные, состоящие из несущей части (балок) и заполнения (наката);

- безбалочные, выполняемые из однородных элементов (плит-настилов или панелей-настилов), иногда называют плитными (рис.6.1).

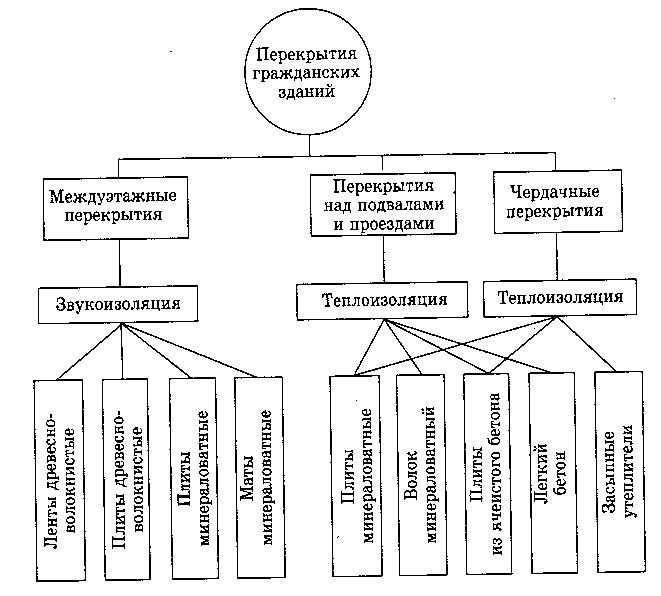

Рис. 6.1. Классификация перекрытий гражданских зданий.

Междуэтажные перекрытия по звукоизоляционным характеристи­кам делятся на акустически однородные и акустически неоднород­ные.

В зависимости от материала несущей части перекрытия их можно классифицировать на:

- деревянные;

- металлические;

- железобетонные;

- керамические.

По технологии возведения:

- сборные;

- монолитные;

- сборно-монолитные.

Требования, предъявляемые к перекрытиям:

- перекрытия должны обладать достаточной прочностью и жёсткостью, что­бы выдерживать как нагрузку от собственного веса, так и полезную (статическую и ди­намическую), а также иметь нормативную величину прогиба (от 1:200 до 1:400 отно­шения абсолютного прогиба к пролёту).

34. Перекрытия по деревянным балкам.

Перекрытии по деревянным балкам, применяемым в современном малоэтажном строительстве, имеют небольшой собственный вес, но загниваемы, недостаточно огнестойки и трудоемки.

Для повышения долговечности деревянных перекрытий древесину антисептируют.

Деревянные балки представляют собой брусья или толстые доски из древесины хвойных пород.

Высота сечения деревянной балки составляет обычно 1/20—1/25 часть перекрываемого пролета, но всегда определяется расчетом. Шаг дощатых балок колеблется от 600 до 800 мм, а брусчатых — от 600 до 1000 мм.

Сечения балок варьируются в зависимости от пролета и нагрузки.

Опирание концов деревянных балок на каменные стены (рис. 6.2.) может быть с глухой или открытой заделкой. При глухой заделке зазор между балкой и гнездом в 20—30 мм заполняют раство­ром. Глухая заделка предохраняет балки от доступа к ним влажного теплого воздуха,

препятствуя тем самым появлению зимой на стен­ках гнезд конденсата и увлажнению концов балок. При открытой за­делке зазоры между балкой и стенками гнезд ничем не заполняют.

Для связи стен с перекрытиями концы балок заанкеривают в сте­ны, а концы балок, опирающиеся на внутренние стены или на прогоны,

соединяют между собой стальными связями. Анкеры ставят не реже чем

через одну балку

Прогоны бывают железобетонные, стальные и деревянные

Пространство между балками заполняют межбалочным накатом. Накат укладывают на черепные бруски (сечением 40x40 или 40 X Х50 мм), прибиваемые к балкам гвоздями.

Для обеспечения необходимой звукоизоляции перекрытий по на­кату устраивают глино-песчаную смазку толщиной 20—30 мм или укладывают слой рулонного материала;

. Для настилки пола по балкам через 500—700 мм укладывают лаги из досок или пластин, к которым прибивают доски пола.

Горизонтальность лаг проверяют по уровню. В местах опирания лаг на балку под лаги подкладывают звукоизоля­ционные прокладки из рулонных материалов, резины или полосок оргалита.

Потолки оштукатуривают или обшивают листами сухой штука­турки.
