30. Перемычки.
Перемычки – конструкция, перекрывающая проем сверху и поддерживающая вышележащую часть стены. Они оформляют пролеты оконных и дверных проемов.
Перемычки в зависимости от вышележащей нагрузки бывают:
- несущими – воспринимают нагрузку от перекрытий, собственного веса и кладки над ней;
- ненесущими – несут только вес части стены над проемом, собственный вес.
Перемычки подразделяются на: рядовые; армокаменные; клинчатые;
арочные; сборные железобетонные.
Ненесущие перемычки закладывают в кладку стены не менее чем на 12,5 см. а несущие – на 25 см.
Разработаны керамзитобетонные перемычки, позволяющие ликвидировать «мостики холода» и создающие идеальное видовое сочетание с кирпичной кладкой.
Чаще всего используются сборные железобетонные перемычки. Их сечение назначается в соответствии с шириной проема и статической функцией стены.
они подразделяются на:
ПБ брусковые, шириной до 250 мм включительно - самонесущая или усиленная;
ПП плитные, шириной более 250 мм – как и брусковая, рассчитана только на собственный вес и нагрузку от кладки над ней ;
ПГ балочные, с четвертью для опирания или примыкания плит перекрытий;
ПФ фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более.
Необходимое количество перемычек в зависимости от их ширины и толщины стены:
n = B/b,
где: B – толщина стены, b – ширина перемычки.
Длина перемычек (усиленных) определяется следующим образом:
L = A + 2x250 (5.2);
31. Перегородки.
Перегородки - тонкие ненагруженные стены (внутр), устанавливаемые на перекрытие и отделяющие помещение в пределах этажа. Конструкции перегородок проектируют в зависимости от степени огнестойкости сооружения (из кирпича, камня, бетона, гипсобетона, дерева). Предел огнестойкости составляет 0,25-0,5 часа. Связано с тем, что повреждения при пожаре носят локальный характер и не влияют на сохранность несущих конструкций. Межквартирные перегородки должны обладать звукоизоляцией, а перегородки в санитарно – технических помещениях и на кухне – влагоустойчивостью. Межкомнатные перегородки выполняют из кирпича, толщиной 120, из гипсобетона толщиной 80-100, либо панельными толщиной 50-80-100-120. Межквартирные перегородки проектируют акустически раздельными, двойными с воздушным зазором более 40. Крепление перегородок к потолку осуществляется с помощью анкеров, к стене с помощью закрепок (закрепок вбивается в деревянный вставок (вкладыш)).
Перегородки из небетонных материалов проектируют слоистыми в виде каркасных или бескаркасных конструкций. В зданиях трансформируемой эксплуатации применяют раздвижные перегородки.
1,4-обвязка перегородки, 2-деревянные рейки
4-нижний опорный брус, 5-закреп

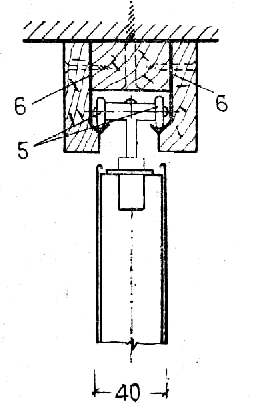

5–ролики, 6-направляющие.
32. Утепление стен при реконструкции
В настоящее время появилась целая гамма эффективных теплоизоляционных материалов: пенополиуретан (более 10 марок), базальтовое волокно, стеклянное штапельное волокно, пеноплекс, целлюлозная вата, пеностекло, геокор, пеноизол и т.д.
В жилищно-гражданском строительстве активно применяют наружные стены с фасадными системами. Эти системы можно разделить на:
- системы со штукатурными слоями;
- системы с облицовкой мелкоштучными материалами;
- системы с защитно-декоративными экранами.
Системы со штукатурными слоями предусматривают клеевое или механическое закрепление утеплителя с помощью анкеров, дюбелей и каркасов к несущей части стены с последующим оштукатуриванием.
Клеевое закрепление утеплителя применяют по высоте стены до 8 м и при ее ровной прочной поверхности. Для более высоких зданий используют механическое крепление плит утеплителя к стенам.
Системы с облицовкой кирпичом или другими мелкоштучными материалами обладают достаточной паропроницаемостью и не требуют обязательного устройства вентилируемого воздушного зазора. В то же время из-за различных механических и температурно-влажностных деформаций основной стены и облицовочного кирпичного слоя в нем между этажами необходимо устраивать компенсационный шов с упругой прокладкой.
Также существуют следующие технологии утепления стен:
«Теплая штукатурка»;
Рис. Утепление наружной стены по технологии ТШа:
1 - ТШа 50 мм; 2 - выравнивающий слой 1-3 мм; 3 - шпатлевка; 4 - грунт; 5 - минеральная штукатурка или окраска.
Система наружного утепления фасадов зданий "ФОРПЛАСТ".

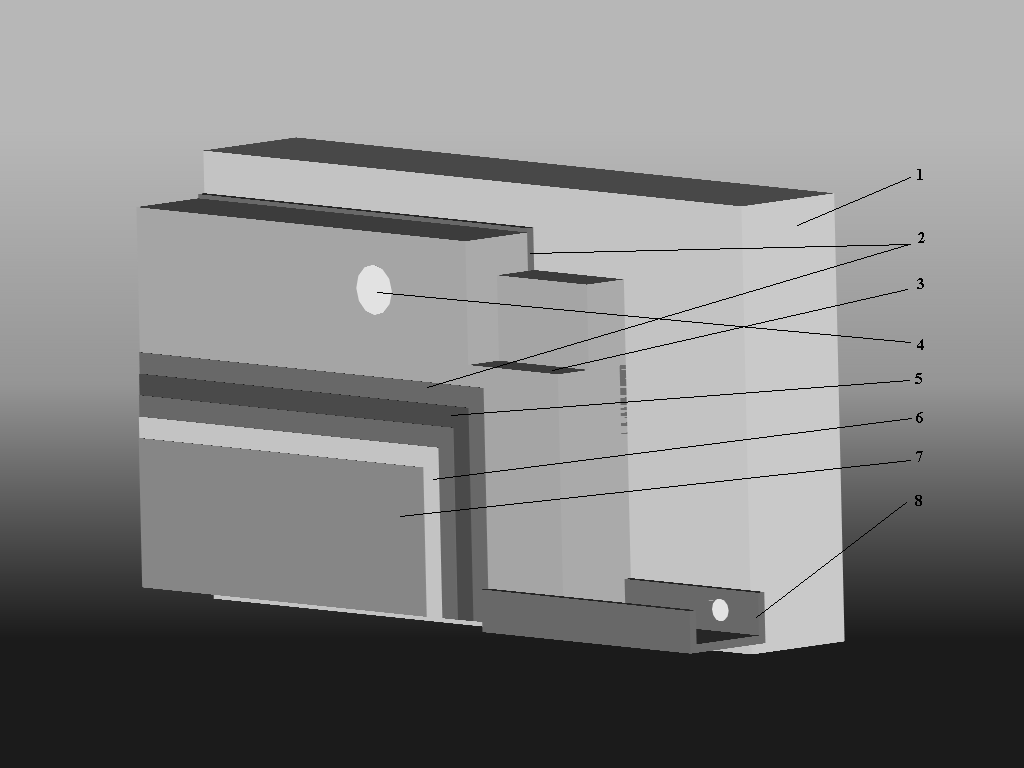

Рис. Система наружного утепления фасадов зданий "ФОРПЛАСТ"
1. стена здания; 2. полимерный клей; 3. плита теплоизоляционная (пенополистирол или каменная вата); 4. дюбель для дополнительного крепления; 5. сетка армирующая; 6. полимерный грунт; 7. декоративная штукатурная масса; 8. перфорированный мет. профиль.
