24. Эффективные фундаменты сельских усадебных домов.
Выбор рационального типа фундаментов достаточно сложен в связи с многообразием конструктивных решений.
Фундаменты из монолитного бетона, столбчатые, свайные и в вытрамбованных котлованах обходятся дешевле и требуют меньше трудозатрат и материалов при соответствующей технологии производства работ с использованием специальной оснастки и оборудования.
Экономичным и достаточно надежным решением являются мелкозаглубленные фундаменты (рис.4.27).
Рис. 4.27. Мелкозаглубленный фундамент:
1 – песок; 2 – гидроизоляция; 3 – бетонный блок.

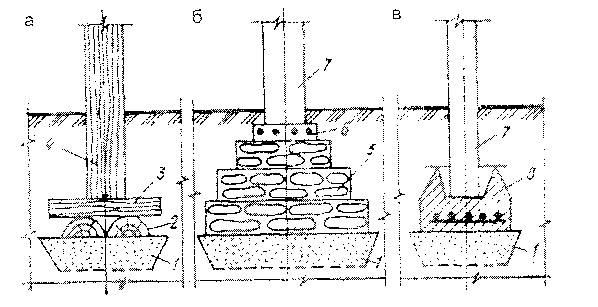

Рис.4.28. Варианты свайных фундаментов:
а – деревянные; б – ступенчатые с бетонным столбом; в – со стаканом и железобетонным столбом;
Рис.4.29. Варианты столбчатых и каменных и бутобетонных фундаментов:
а– бутовый; б – кирпичный по бетону; в – кирпичный; г – кирпичный по буту;
Конструкция фундамента дома не будет прочной и долговечной при неправильной укладке гидроизоляции, так как капиллярная влага, проникая в фундаменты и стены, создает сырость в помещениях дома и охлаждает его. Для предотвращения проникания влаги устраивают специальную защиту — горизонтальную и вертикальную гидроизоляцию (окрасочную и оклеечную).
Затраты на нулевой цикл малоэтажных зданий, коттеджей и малоэтажных домов усадебного типа в зданиях с подвалами значительно сократятся, если ленточные фундаменты выполнять сборно-монолитными из блоков толщиной 30 см (ФБС 9.3 и ФБС 12.3) по сплошной плите, являющейся одновременно и полом подвала (рис.4.31).
Рис. 4.31. Сборно-монолитные фундаменты дома с подвалом:
1 – железобетонная плита – пол подвала; 2 – блоки ФБС 12.3; 3 –
монолитные шпонки.
Для опирания стен толщиной 51 и 64 см предусматривается монолитный пояс (ростверк) сечением 30х55см. Для стен толщиной 38 см монолитный пояс не требуется.
Индустриальным и экономичным является безростверковый свайный фундамент (рис.4.33).
На короткие набивные или забивные сваи опирается цокольная панель Рациональной формой поперечного сечения такой панели является тавровое.
Рис. 4.33. Безростверковые фундаменты усадебных домов:
а – на пирамидальных сваях; б – на набивных сваях; в – на забивных сваях;
25. Наружные и внутренние стены и их элементы.
Стенами называют вертикальные конструктивные элементы здания, отделяющие помещения от внешней среды и разделяющие здание на отдельные помещения. Они выполняют ограждающие и несущие (либо только первые) функции. Их классифицируют по различным признакам.
По местоположению - наружные и внутренние.
Наружные стены — наиболее сложная конструкция здания. Они подвергаются многочисленным и разнообразным силовым и несиловым воздействиям. Стены воспринимают собственную массу, постоянные и временные нагрузки от перекрытий и крыш, воздействия ветра, неравномерных деформаций основания, сейсмических сил и др.
Внутренние стены делятся на:
- межквартирные;
- внутриквартирные (стены и перегородки);
- стены с вентиляционными каналами (около кухни, санузлов и др.).
В зависимости от принятой конструктивной системы и схемы здания наружные и внутренние стены здания подразделяются на несущие, самонесущие и ненесущие (рис.5.3).
Перегородки - это вертикальные, как правило, ненесущие ограждения, разделяющие внутренний объем здания на смежные помещений.
Элементы стен:
Цоколь — нижняя часть стены от уровня земли до уровня пола, высотой не менее 500 мм, ограждающая подпольное пространство дома.
Забирка — облегченный цоколь. Тонкая стенка между столбами фундамента, под нижней частью стен веранды, утепляющая подпольное пространство, предохраняющая от влаги, снега и т.д.
Карниз заканчивает верх стены и называется венчающим. Он предназначен для защиты стены от косого дождя, чрезмерного нагрева солнцем, а также для отвода воды, стекающей с крыши.
Дымовые и вентиляционные каналы для малоэтажных зданий устраивают, как правило, во внутренних стенах толщиной 380 мм, выложенных из красного гладкого сплошного кирпича.
Парапет – часть стены выше карниза, к-я закрывает выступающие вент. трубы, скаты и т.д.
Простенки – часть стены между оконными и дверными проемами.
Перемычки – конструктивные элементы балочного или арочного типа.
