3.5 Шинні формувачі к1810ва86
Мікросхема К1810ВА86 являє собою 8-ми розрядний шинний формувач. Їх застосовують як буферні пристрої шини даних в мікропроцесорних системах. Мікросхема складається з 8-ми однакових функціональних блоків з загальними сигналами управління Т і ОЕ.
Рис. 12. Функціональна схема ШФ ВА86
Функціональні блоки складаються з двох підсилювачів – формувачів з Z-станами на виходах, схема включення яких забезпечує різноспрямовану передачу.
Таблиця 2.5
Найменування входу/виходу |
Призначення |
A7 – A0 |
Вхід/Вихід ліній даних (Т=1 – вихід) (Т=0 – вхід) |
B7 – B0 |
Вхід/вихід ліній даних (Т=0 – вихід) (Т=1 – вхід) |
T |
Вхідний сигнал управління направленням передачі |
|
Вхідний сигнал дозволу передачі |

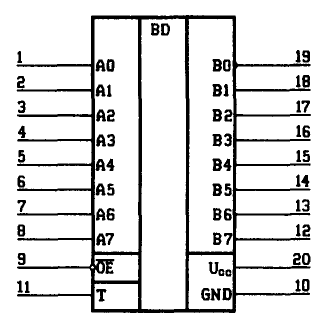

Рис. 13. Умовно графічне зображення К1810ВА86
Так як шина даних в МП К1810ВМ86 складає 16 біт, то необхідно використовувати 16/8 = 2 мікросхеми К1810ВА86

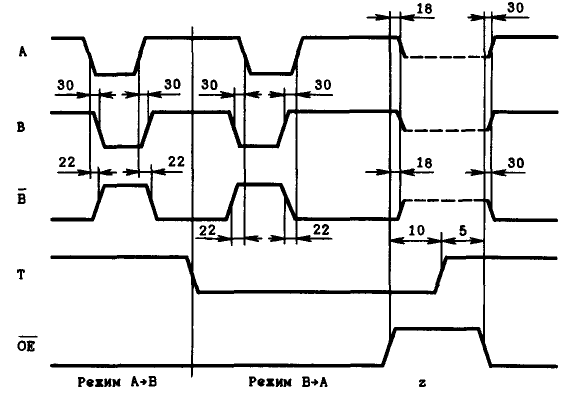

Рис. 14. Часова діаграма роботи ШФ ВА86
Принципова схема мікропроцесорної системи
Принципова схема мікропроцесорної системи проілюстрована на кресленні 1. Специфікація елементів наведена в дод. А.
Висновок
В результаті виконання даного курсового проекту, була спроектована мікропроцесорна система на комплекті К1810. У відповідності з технічним завданням був проведений аналіз центрального процесорного елементу ВМ86, та інших допоміжних мікросхем які необхідні для правильного функціонування мікропроцесорної системи. Розроблена спрощена схема мікропроцесорної системи, що включає наступні модулі: ГТІ К1810ГФ84, шинний формувач К1810ВА86, буферні регістрі К1810ИР82, контролер прямого доступу до пам’яті К1810ВТ37. На базі підібраних мікросхем була розроблена структурна та принципіальна схема, яка відображає розташування та взаємозв’язок блоків між собою.
В рамках курсового проекту була вирішена основна задача – розвиток та закріплення навичок самостійної роботи при вирішені конкретної задачі розробки мікропроцесорної системи.
Список літератури
Ю. М. Казаринова., Микропроцессорный комплект К1810: Структура, программирование, применение/ Под ред. И.П. Степаненко. – М.: Высшая школа, 1990.
В.Г. Домрачев., Ю. Н. Чернышов. Микропроцессорные БИС и их применение: Одноплатные микроЭВМ/ Под ред. В.Г Домрачева. – М.: Энергоатомиздат, 1988.
Горбачев Г.Н., Гаплыгин Е.Е. Промышленная электроника: Учебник для вузов/ Под ред. Лабунуева. – М.: Электроатомиздат, 1988.-320с. ил
Горбунов В.Л., Панфилов Д.И., Преснухин Д.Л. Микропроцессоры. Основы построения микро ЭВМ. – М.: Высшая школа,1986
Ефимов И.Е., Козырь И.Я, Горбунов Ю.И. Микроэлектроника: проектирование, виды микросхем, функциональная микроэлектроника: Учебное пособие для приборостроения спец.вузов . – М.: Высшая школа, 1987. – 416c.
