1.4 Принцип работы
Режимы работы темброблока отображаются с помощью блока индикации - двустрочного символьного ЖКИ WH1602.
Коммутация входов осуществляется с помощью аналогового коммутатора TDA1029, включенного по типовой схеме Для выбора источника сигнала используются адресные входы АО А2 коммутатора, подключенные к портам PD5—PD7 микроконтроллера. Выходы коммутатора подключены к переключающим контактам реле. На основе реле реализован режим "MUTE", позволяющий при необходимости отключать темброблок и оконечный усилитель (например, при коммутации входов или для быстрого отключения громкости) Включение и выключение реле осуществляются сигналом порта PDO микроконтроллера через усилитель тока на транзисторе.
Управление режимами темброблока осуществляется энкодером с кнопкой посредством микросхемы цифрового потенциометра DA3. Выводы энкодера, отвечающие за выбор направления вращения ротора ("по" и "против" часовой стрелки — "больше" и "меньше" соответственно в выбранном режиме регулировки), подключены к портам PD2 и PD4, а вывод кнопки, используемой для выбора режима, — к порту PD3.

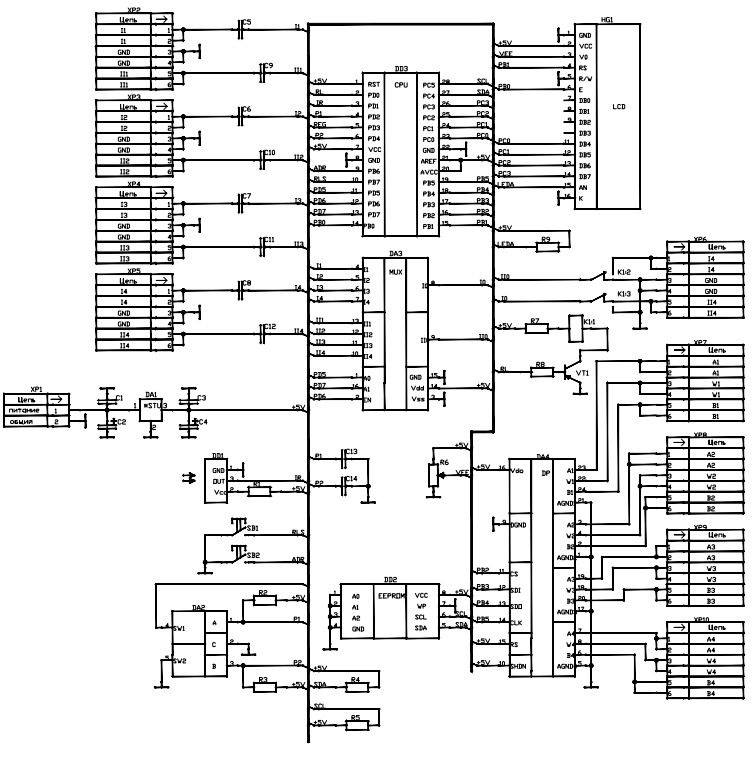

Рисунок 1.8 – схема электрическая принципиальная
Эксплуатация проектируемого устройства
Разрабатываемое устройство управления аналоговыми темброблоками предназначено для изменения громкости сигнала в зависимости от частоты, управляемое дистанционно с помощью пульта ДУ и может использоваться в быту, например дома для улучшения качества звучания при прослушивании музыки, на дискотеках и в автомобиле. Работает на частоте от 100 Гц до 22 кГц. Имеет несколько режимов работы:
«Громкость» - в данном режиме работы происходит регулировка громкости;
«Тембр НЧ» - в данном режиме осуществляется регулировка тембра низкой частоты;
«Тембр ВЧ» - в этом режиме регулируется тембр высокой частоты;
Разрабатываемое изделие должно отвечать следующим требованиям к надежности:
вероятность безотказной работы P(t)=0.8 при tз=10000 ч.
Программный контроль основан на использовании специальных программ, контролирующих работу машины. В качестве программных средств контроля диагностики средств вычислительной техники (СВТ) используются наладочные, проверочные и диагностические тесты, входящие в комплекс программно-технического обслуживания, который включает также ряд управляющих и сервисных программ.
Аппаратный контроль производится путем введения в состав СВТ специального дополнительного контрольного оборудования, работающего независимо от программ. Этот вид контроля практически не снижает быстродействие.
Комбинированный контроль представляет собой оптимальное сочетание программных и аппаратных средств контроля.
Для поиска решения и устранения неисправности «Не изменяются режимы работы с помощью пульта ДУ» лучше всего выбрать комбинированный метод поиска неисправности.
Чтобы избежать неисправности необходимо периодически проводить профилактику и осмотр: проверять батарейки в пульте и проверять целостность устройства. Также для поиска и устранения данной неисправности разработан алгоритм поиска неисправности (рис 1.9).

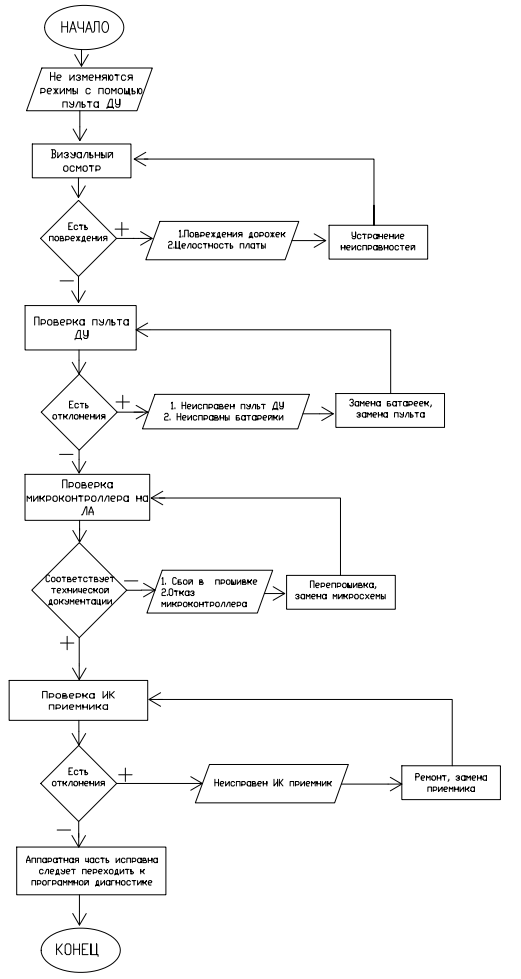

Рисунок 1.9 – Алгоритм поиска неисправности
