151001-Технологическое оборудование – тесты для ГИА

Специальность: 151001 – Технология машиностроения

Дисциплина: Технологическое оборудование

Количество заданий: 60

ЗАДАНИЕ №1

Вторая цифра в обозначении станков означает…

Варианты ответов:

  1. модернизацию станка

  2. тип станка

3) группу станка

4) диаметр обработки

ЗАДАНИЕ №2

Две последних цифры в обозначении станка модели 16К30 означают …

Варианты ответов:

  1. высоту центров

  2. расстояние между центрами

  3. наибольший диаметр обработки

  4. наибольший диаметр

ЗАДАНИЕ №3

Отверстие большего диаметра можно просверлить на станке модели …

Варианты ответов:

  1. 2170С

  2. 2А55

  3. 2А820Ф2

  4. 2Н135

ЗАДАНИЕ №4

По точности обработки станки классифицируются на классы, имеющими следующие обозначения:

Варианты ответов:

  1. Н, П, В, М, С

  2. Н1, Н2, В1, В2, С1, С2

3) Н, П, В, А, С

4) 1, 2, 3, 4, 5

ЗАДАНИЕ №5

Буква Ф с цифрой 4 в обозначении моделей станков обозначает …

Варианты ответов:

  1. станки с позиционными системами ЧПУ

  1. станки с цифровой индикацией

  1. станки с контурными системами ЧПУ

  1. станки с комбинированными системами ЧПУ

ЗАДАНИЕ №6

К базовым узлам металлообрабатывающих станков относятся все перечисленные узлы ряда…

Варианты ответов:

  1. станина, бабка, стойка

  1. суппорт, бабка, шпиндель

3) станина, коробка, двигатель

4) стойка, станина, гитара

ЗАДАНИЕ №7

Для реечной передачи длина прямолинейного перемещения рейки за один оборот реечного колеса определяется по формуле …

Варианты ответов:

  1. ℓ = z∙k

  1. ℓ = k∙Рв

  2. ℓ = π∙ m ∙z

  1. ℓ = z∙Рв

ЗАДАНИЕ №8

Передаточное отношение для любой передачи в общем виде определяется по формуле …

Варианты ответов:

  1. ί =

  1. ί =

  2. ί =

  1. ί =

ЗАДАНИЕ №9

Муфта, предназначенная для отключения механизмов цепи подач при перегрузках, называется…

Варианты ответов:

  1. обгонная

  2. постоянная

  3. сцепная

  4. предохранительная

ЗАДАНИЕ №10

На рисунке изображена кинематическая схема …

Варианты ответов:

  1. блока зубчатых колёс

  1. зубчатой передачи

  1. реверсивного механизма с коническими зуб. колесами

  1. гитары сменных колес

ЗАДАНИЕ №11

Узел токарно – винторезного станка 16К20, служащий для преобразования вращательного движения в поступательное, называется…

Варианты ответов:

  1. суппорт

  1. станина

  2. коробка передач

  1. фартук

ЗАДАНИЕ № 12

Реверсивные механизмы предназначены для …

Варианты ответов:

  1. изменения скорости вращения

  1. предохранения механизмов от перегрузок

  2. изменения направления вращения

  1. постоянного соединения двух валов

ЗАДАНИЕ № 13

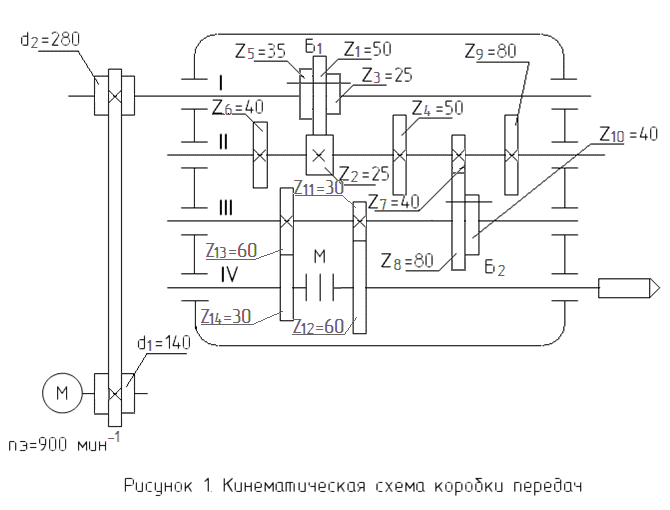

Количество скоростей шпинделя металлорежущего станка на рисунке 1 равна …

Варианты ответов:

  1. 12

  1. 3

  2. 6

  1. 7

ЗАДАНИЕ №14

Числовое программное управление – это такое управление, при котором …

Варианты ответов:

  1. все движения в станке автоматизированы

  1. все движения в станке, кроме загрузки и выгрузки детали, автоматизированы и выполняются по легко переналаживаемой программе

  2. все движения в станке, кроме загрузки и выгрузки детали, автоматизированы

  1. все движения в станке выполняются вручную

ЗАДАНИЕ №15

К токарным станкам, предназначенным для обработки крупных деталей большого диаметра, относятся станки следующих типов…

Варианты ответов:

  1. токарно-револьверные

  2. токарно-карусельные

  1. многорезцовые полуавтоматы

  2. одношпиндельные автоматы

ЗАДАНИЕ №16

Узел токарно – винторезного станка 16К20, служащий для крепления и перемещения токарного резца, называется…

Варианты ответов:

  1. суппорт

  2. станина

  1. коробка передач

4) фартук

ЗАДАНИЕ №17

Сколько передвижных блоков зубчатых колёс в коробке скоростей токарно – винторезного станка 16К20 ?

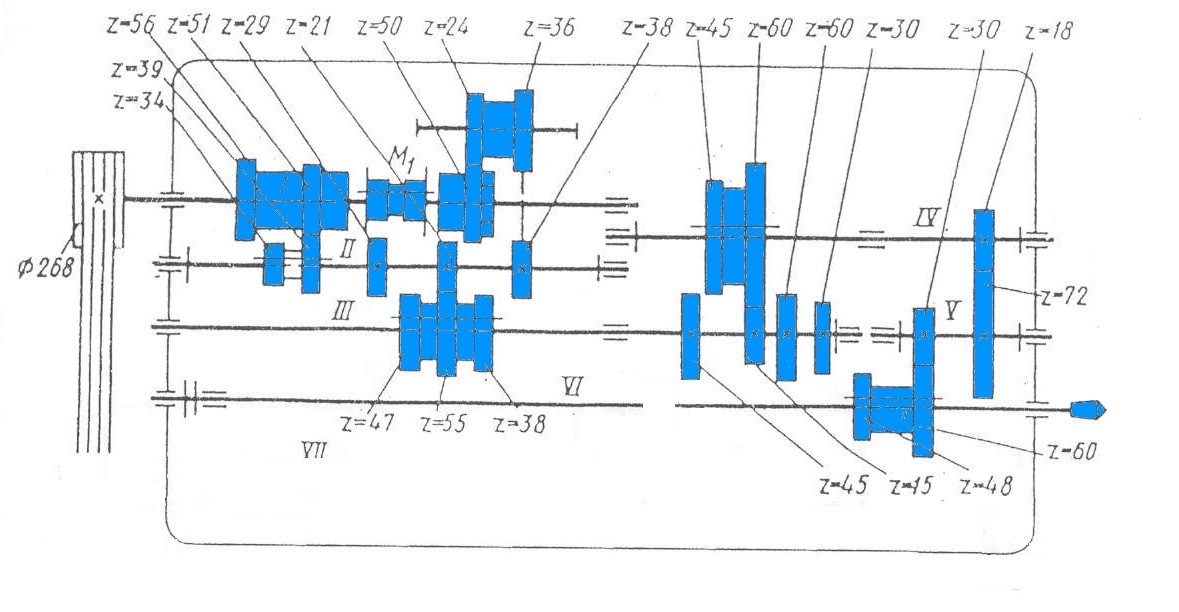

Рисунок - Кинематическая схема коробки передач токарно – винторезного станка 16К20

Варианты ответов:

  1. 4

  2. 3

  3. 2

  4. 1

ЗАДАНИЕ №18

Для чего служит муфта М1 в коробке скоростей токарно – винторезного станка 16К20 ?

Кинематическая схема коробки передач токарно – винторезного станка 16К20

Варианты ответов:

  1. для реверсирования шпинделя

  2. для изменения скорости вращения шпинделя

  3. для передачи вращения только в одну сторону

  4. для торможения

ЗАДАНИЕ №19

Положение двойного подвижного блока на VI валу коробки передач при минимальных частотах вращения …

Варианты ответов:

  1. нейтральное

  1. крайнее левое

  1. крайнее правое

  1. среднее

Кинематическая схема коробки передач токарно – винторезного станка 16К20

ЗАДАНИЕ №20

При какой работе в станке 16К20 отключена коробка подач, а настройка скорости перемещения резца осуществляется гитарой сменных зубчатых колёс К, L, M, N

Варианты ответов:

  1. при точении конуса

  2. при нарезании дюймовой резьбы

  1. при нарезании резьбы с увеличенным шагом

  2. при нарезании особо точной резьбы

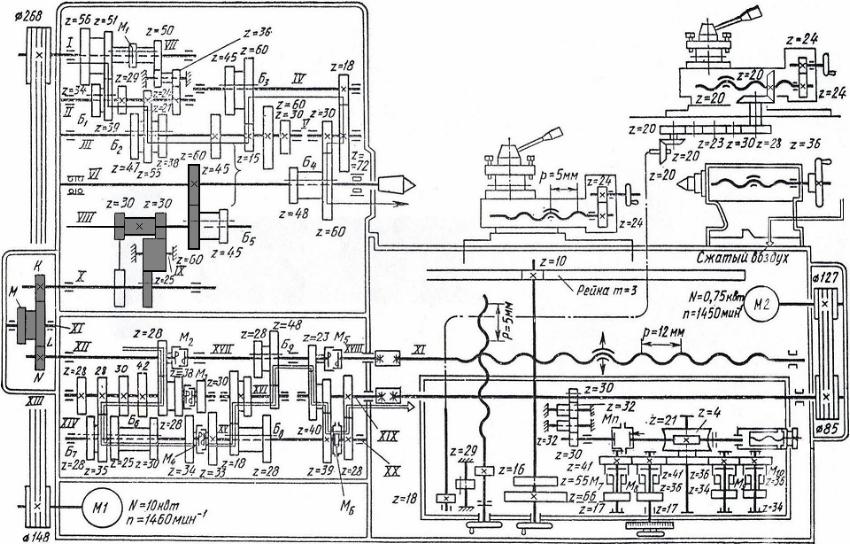

Кинематическая схема токарно – винторезного станка 16К20

ЗАДАНИЕ №21

В марке одношпиндельного токарного автомата 1Б140 число 40

обозначает …

Варианты ответов:

  1. Высоту центров

  1. максимальную длину обрабатываемой заготовки

  2. максимальный диаметр обрабатываемого прутка

  1. модернизацию

ЗАДАНИЕ №22

В радиально – сверлильном станке 2М55 координаты обрабатываемого отверстия настраиваются с помощью движения…

Варианты ответов:

  1. заготовки относительно инструмента вручную

  1. шпиндельной бабки Д по траверсе Е

  2. стола с заготовкой Ж в продольном и поперечном направлениях

  3. траверсы Е в вертикальном направлении

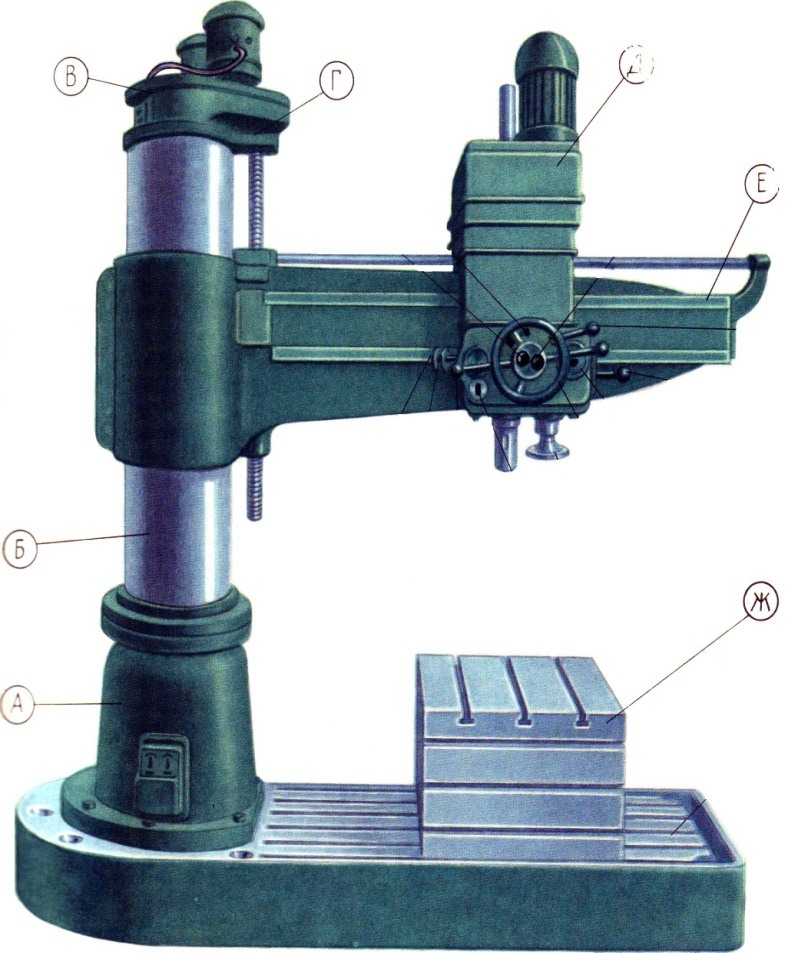

Рисунок – Радиально – сверлильный станок

ЗАДАНИЕ №23

Горизонтально – сверлильные станки применяются для …

Варианты ответов:

  1. сверления глубоких отверстий

  1. обработки отверстий в крупных заготовках

  2. обработки отверстий с точными межцентровыми расстояниями

  3. обработки точных отверстий

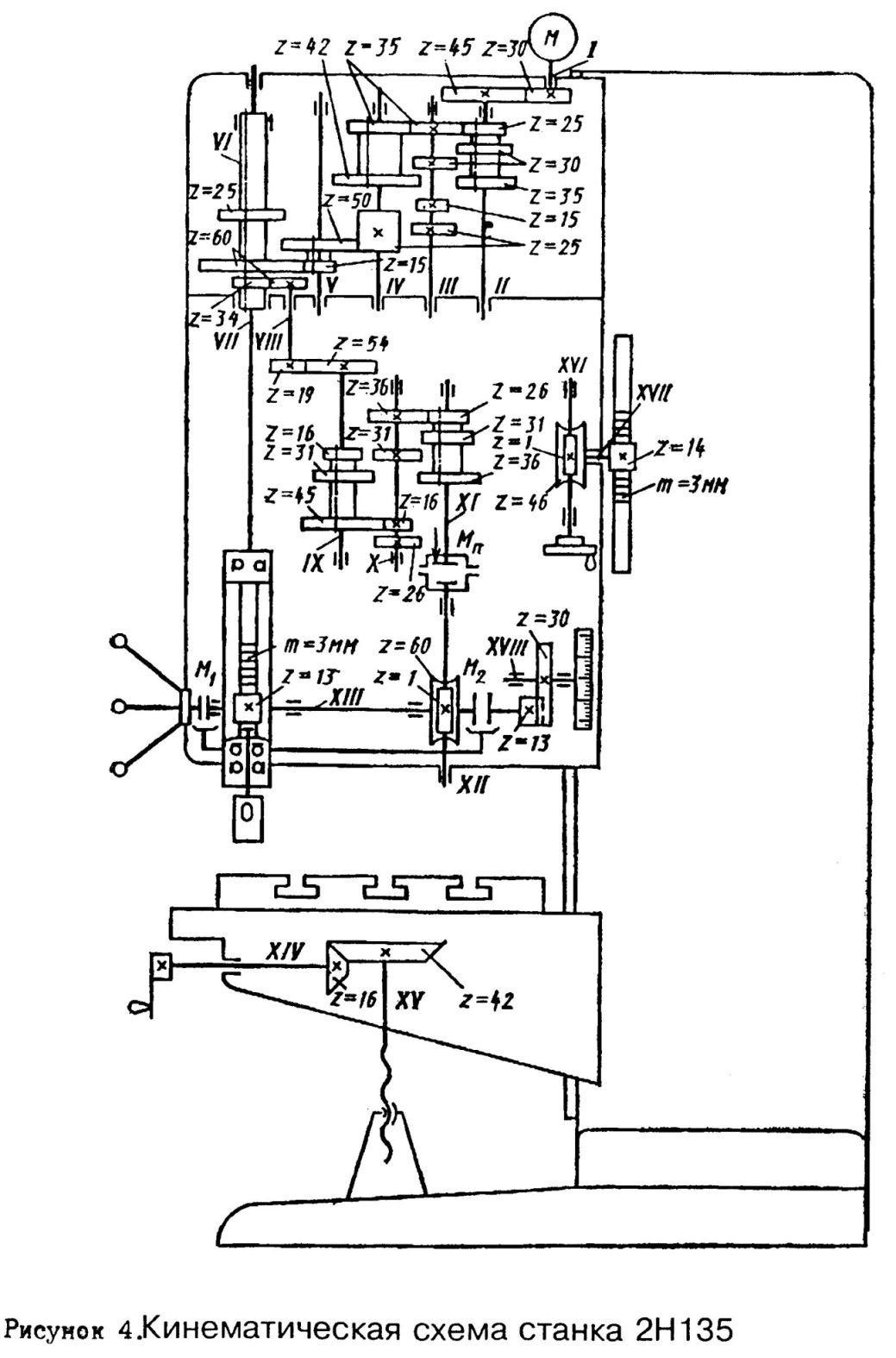

ЗАДАНИЕ № 24 (- выберите ответ по кинематической схеме станка 2Н135)

Количество частот вращения шпинделя станка 2Н135 равно…

Варианты ответов:

  1. 18

  1. 9

  2. 24

  1. 12

ЗАДАНИЕ №25

Координатно – расточные станки предназначены для…

Варианты ответов:

  1. тонкого растачивания точных отверстий

  1. обработки отверстий с точными межцентровыми расстояниями

  2. растачивания отверстий в крупных заготовках

  1. обработки отверстий в мелких и средних заготовках

ЗАДАНИЕ №26

В консольных фрезерных станках технологической характеристикой является № стола. Наибольшие габаритные размеры имеет стол станка марки …

Варианты ответов:

  1. 6Н81

  1. 6Р80Ш

  1. 6Р13Ф3

  1. 6Р14

ЗАДАНИЕ №27

В горизонтально – расточных станках для закрепления заготовки используется…

Варианты ответов:

  1. стол 5

  1. радиальный суппорт 12

  2. шпиндель 11

  1. люнет 8

Рисунок - Горизонтально – расточной станок:

а) общий вид; б) планшайба 10

ЗАДАНИЕ № 28

Количество шпинделей в широкоуниверсальных фрезерных консольных станках равно …

Варианты ответов:

  1. двум

  1. одному

  2. трем

  1. четырем

ЗАДАНИЕ №29

Типом производства, в котором обычно применяется универсальный консольно–фрезерный станок 6Р82 является …

Варианты ответ

  1. крупносерийное

  1. массовое

  2. среднесерийное

  1. единичное и мелкосерийное

ЗАДАНИЕ №30

Главным движением в продольно-фрезерных станках является …

В арианты ответов:

  1. продольное перемещение стола с заготовкой

  1. перемещение бокового суппорта с фрезой

  2. вращение фрез

  1. перемещение верхнего суппорта с фрезой

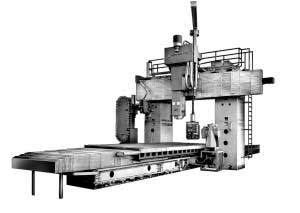

Рисунок – Продольно-фрезерный станок

ЗАДАНИЕ №31

Характеристикой N универсальной делительной головки (УДГ) является…

Варианты ответов:

  1. количество отверстий делительного диска

  1. число зубьев червячного колеса на шпинделе УДГ

  1. число частей, на которое можно поделить заготовку

  1. высота центров УДГ

ЗАДАНИЕ №32

При простом делении для расчета количества оборотов рукоятки делительной головки используется формула…

Варианты ответов:

  1. nрук =

  1. nрук = N ∙ z

  1. nрук = N ∙ zф

  1. nрук =

ЗАДАНИЕ №33

Делительный диск для простого деления универсальной делительной головки (УДГ) имеет …

Варианты ответов:

  1. пазы

  1. шкалу с ценой деления 10

  1. концентрично расположенные отверстия

  1. хаотично расположенные отверстия

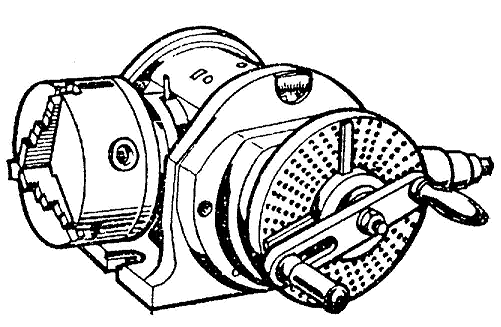

Рисунок – Универсальная делительная головка

ЗАДАНИЕ №34

Резьба, нарезание которой производится на резьбофрезерном станке характеризуется как…

Варианты ответов:

  1. короткая наружная и внутренняя

  1. длинная для ходовых винтов

  2. внутренняя в корпусных заготовках

  1. коническая

ЗАДАНИЕ №35

В марке поперечно – строгального станка 7Е35 цифра 5 обозначает …

Варианты ответов:

  1. № класса точности

  1. максимальную длину хода ползуна (500 мм)

  2. № стола

  1. максимальную длину хода стола

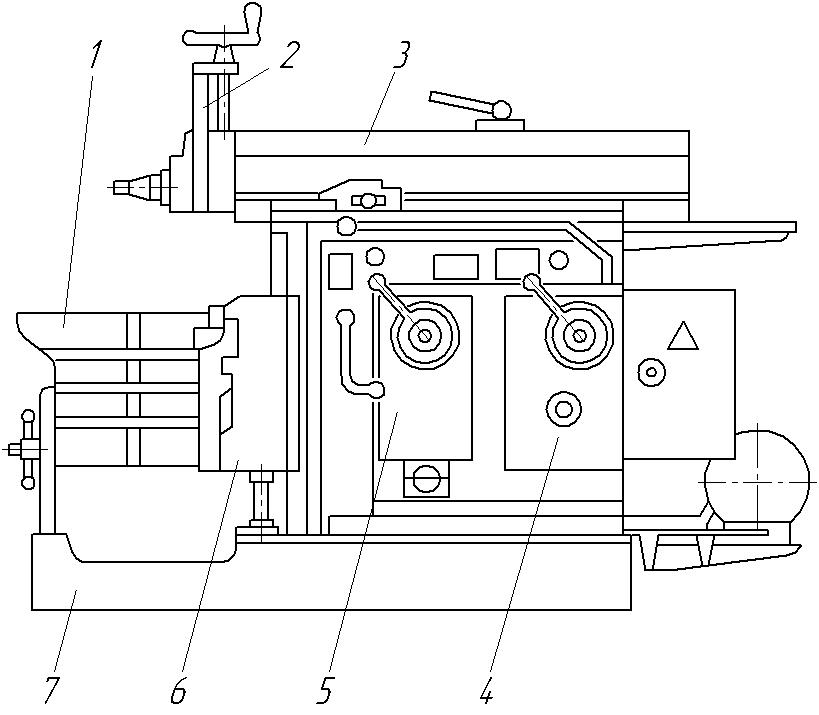

1 – стол; 2 – суппорт; 3 – ползун; 4 – коробка скоростей; 5 – коробка подач; 6 – поперечина; 7 – станина;

Рисунок – Поперечно – строгальный станок 7Е35

ЗАДАНИЕ №36

В продольно - строгальных станках движением подачи является…

Варианты ответов:

  1. возвратно – поступательное движение заготовки

  1. возвратно – поступательное движение суппорта с резцом

  1. периодическое перемещение заготовки

  1. периодическое перемещение суппорта с резцом

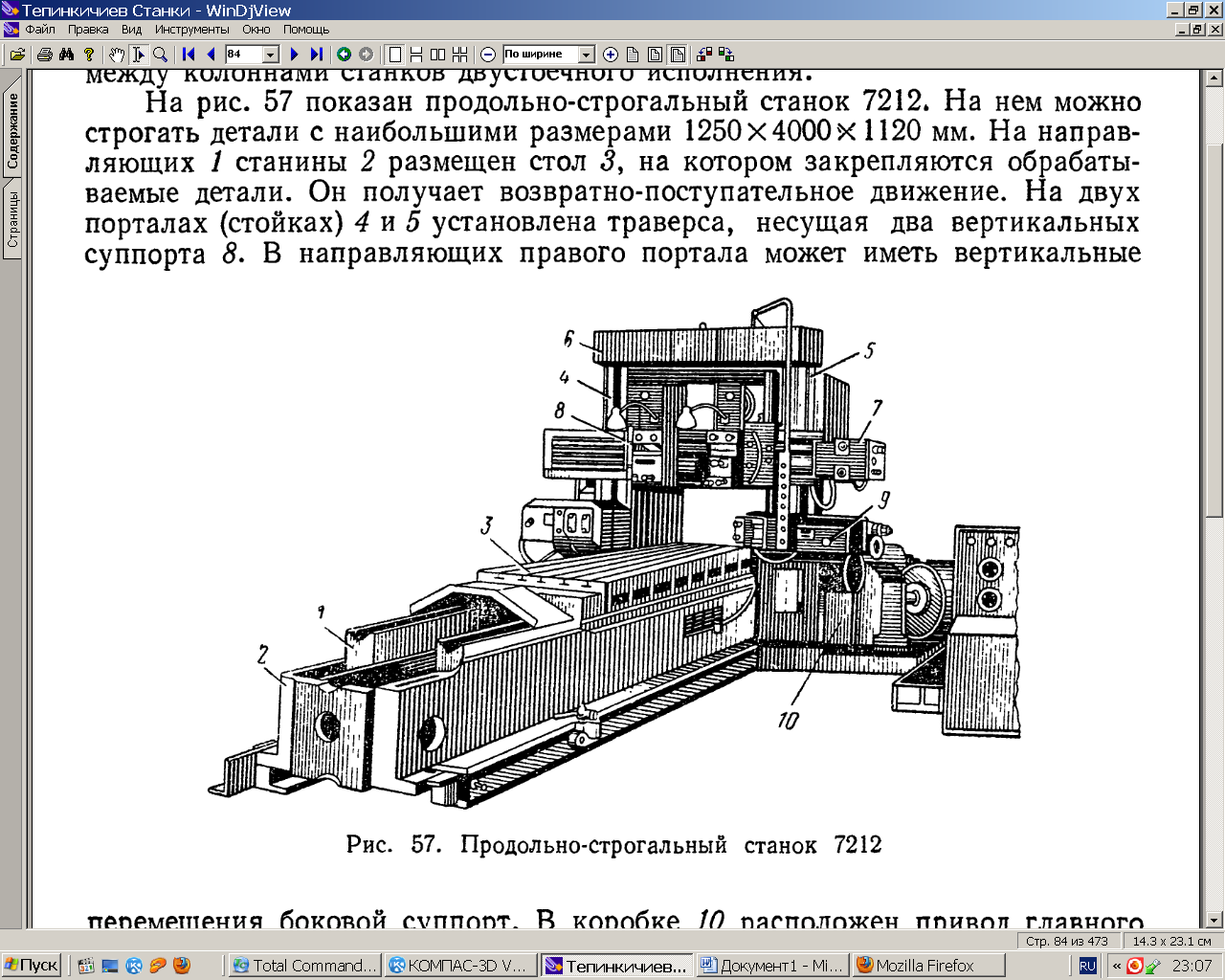

Рисунок – Продольно – строгальный станок

ЗАДАНИЕ №37

Для шлифования простых по форме заготовок в виде гладких валиков в условиях массового производства используются станки …

Варианты ответов:

  1. круглошлифовальные центровые

  1. внутришлифовальные

  1. круглошлифовальные бесцентровые

  1. плоскошлифовальные

ЗАДАНИЕ №38

Круглошлифовальные станки осуществляют шлифование методом врезания, если …

Варианты ответов:

  1. длина наружной поверхности детали меньше высоты круга

  1. глубина шлифуемого отверстия меньше высоты круга

  2. длина наружной поверхности детали больше высоты круга

  1. глубина шлифуемого отверстия больше высоты круга

ЗАДАНИЕ №39

В круглошлифовальном станке 3М151продольной подачей является …

Варианты ответов:

  1. вращение шлифовального круга

  2. возвратно-поступательного движение стола с заготовкой

  1. вращение заготовки

  1. перемещение шлифовальной бабки к заготовке

ЗАДАНИЕ №40 (- выберите ответ по кинематической схеме станка 3К228В)

Для изменения скорости вращения шлифовального круга VII внутришлифовальный станок 3К228В в цепи главного движения имеет …

Варианты ответов:

  1. сменные зубчатые колеса

  1. коробку передач

  1. сменные шкивы в ременной передаче

  2. многоскоростной двигатель

Рисунок - Кинематическая схема внутришлифовального станка 3К228В

ЗАДАНИЕ №41

На бесцентрово-шлифовальных станках деталь крепится…

Варианты ответов:

  1. между двумя кругами на опорном «ноже»

  1. в патроне

  1. в центрах

  1. на оправке

ЗАДАНИЕ №42

Обработка поверхностей, при которой снимается припуск 0,005-0,02 мм с помощью абразивной пасты, нанесенной на поверхность инструмента из чугуна, производится на станках…

Варианты ответов:

  1. хонинговальных

  1. суперфинишных

  2. притирочных

  1. шлифовальных

ЗАДАНИЕ №43

К зубообрабатывающим станкам для чистовой обработки относятся станки…

Варианты ответов:

  1. зубофрезерные

  1. зубострогальные

  1. зубошевинговальные

  1. зубодолбежные

ЗАДАНИЕ №44

Узел зубодолбежного станка, на котором крепится зуборезный долбяк, совершающий возвратно-поступательные движения, называется …

Варианты ответов:
